Description

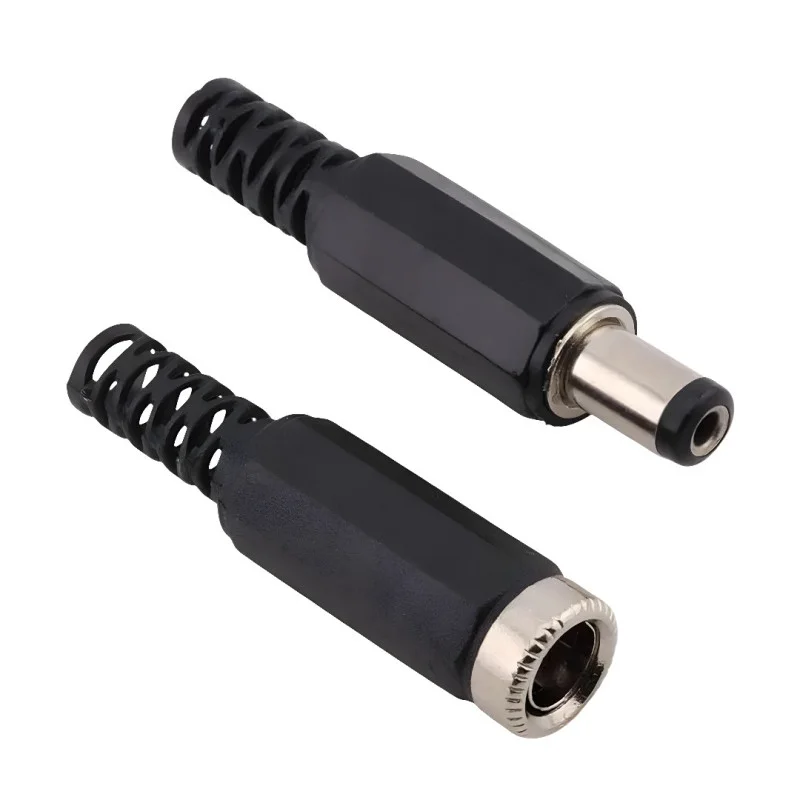

DC tápcsatlakozó (hordó) kisfeszültségű alkalmazásokban használt tápvezetékek lezárásához. A csatlakozót közvetlenül a kábelre kell szerelni, a lezárás forrasztással történik, a burkolat pedig alapvető mechanikai védelmet és feszültségmentesítést biztosít. A termék két változatban kapható: apa (DC csatlakozó) és anya (DC jack).
Műszaki adatok
Csatlakozó típusa: DC hengeres csatlakozó (tápcsatlakozó)
Méret: 5,5 × 2,1 mm (külső átmérő 5,5 mm, belső átmérő 2,1 mm)
Változatok: férfi / női
Rögzítés: kábelre
Szín: fekete
Vezetékes csatlakozási módszer: forrasztás
Névleges feszültség: max. 36 V DC
Névleges áram: 5 A
A kontaktvezeték anyaga: fém
Szigetelőanyag: műanyag
Hozzávetőleges méretek: hím hossza kb. 44 mm; nőstény hossza kb. 40 mm
Funkciók és jellemzők
Standard DC méret 5,5 × 2,1 mm a szokásos hálózati adapterekhez és eszközökhöz
Forrasztási kialakítás fix elektromos csatlakozáshoz
Csatlakozófedél kábelhúzás-mentesítővel
Alkalmas tápkábelek javítására és gyártására
Ideális a következőkhöz:
LED világítás és LED szalagok (kisfeszültségű rendszerek)
Kis elektronikai eszközök és barkács projektek áramellátása
Sérült DC csatlakozók szervizcseréje a kábelen
Összekötő tápkábelek laboratóriumi és vizsgálati célokra
A csomag tartalma
1× DC csatlakozó 5,5×2,1 mm a kiválasztott változatban (apa vagy anya)
Miért válassza ezt a terméket?
Világosan meghatározott 5,5 × 2,1 mm-es méret a szokásos egyenáramú táprendszerekkel való kompatibilitás érdekében
Forrasztóhuzalos csatlakozások a megbízható kábelvégződésekhez
Apa és anya változatok elérhetősége a tápáthidaló szereléshez
Telepítési és üzemeltetési utasítások
Összeszerelés előtt ellenőrizze az ellendarab méretét (5,5 × 2,1 mm) és az eszköz szükséges polaritását.
Forrassza össze a vezetékeket a csatlakozó érintkezőivel, majd ellenőrizze a kábel mechanikai rögzítését a feszültségmentesítőben.
A csatlakoztatás után javasoljuk, hogy a terhelés csatlakoztatása előtt multiméterrel ellenőrizze a polaritást és a feszültséget.
Ne lépje túl a névleges áramot, és ügyeljen a megfelelő vezeték-keresztmetszetre.
Biztonsági figyelmeztetés
A termék alacsony feszültségű egyenáramú alkalmazásokhoz készült a megadott tartományon belül; ne használja hálózati feszültségen.
Forrasztáskor tartsa be a biztonsági előírásokat, és kerülje a rövidzárlatot az érintkezők között.
A helytelen polaritás a bekapcsolt eszköz károsodását okozhatja.
