Description

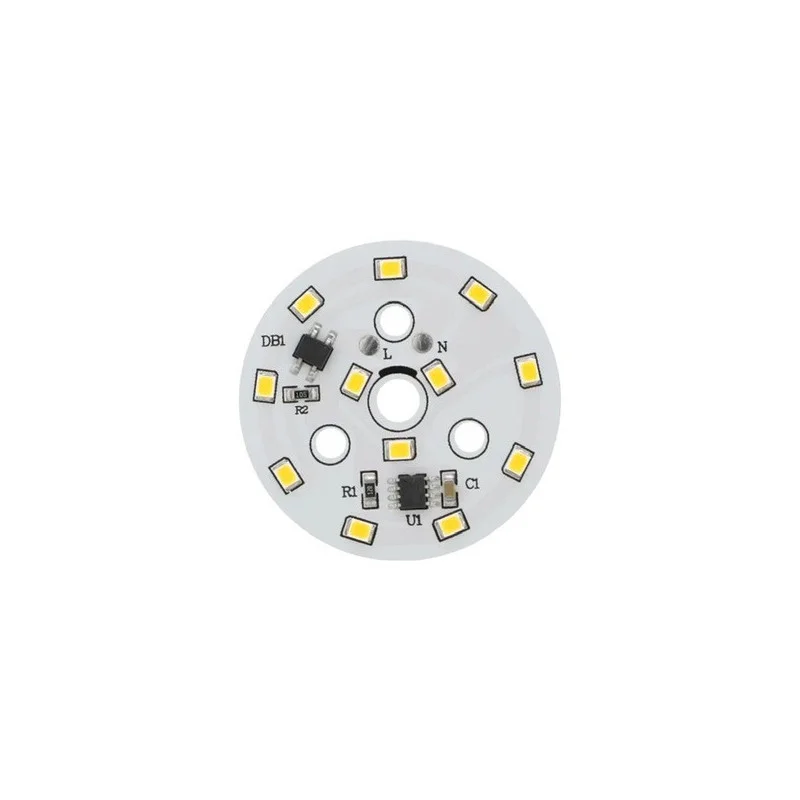

Kerek LED modul közvetlen tápellátáshoz 220240 V AC feszültségről. Olyan lámpatestek javítására és gyártására szolgál, ahol kompakt, nyomtatott áramköri lappal ellátott lámpaegységre és széles sugárzási szögre van szükség. A modul meleg és hideg fehér színhőmérsékletű változatokban kapható.
Műszaki adatok
Energiafogyasztás: 7 W
Tápellátás: 220-240V AC
LED típusa: SMD 2835
LED-ek száma: 12
Modul külső átmérője: 50 mm
Sugárszög: 120130°
Fényáram: 530600 lm
Élettartam: 10 000 óra
Fényszín-választék: meleg fehér (30003500 K), hideg fehér (60006500 K)
Funkciók és jellemzők
Kompakt, kör alakú kialakítás, amely alkalmas korlátozott helyigényű lámpatestekbe való beépítésre
Közvetlen tápellátás 220240 V AC hálózatról külső egyenáramú forrás nélkül
Széles sugárzási szög, amely alkalmas térvilágításra
SMD 2835 LED szerelvény általános világítási alkalmazásokhoz
Ideális a következőkhöz:
Hálózati LED lámpatestek javítása és felújítása
Egyszerű lámpatestek gyártása közvetlen hálózati tápellátással
Mennyezeti és fali lámpák kör alakú fénymodullal
Műszaki és használati világítás a belső térben
A csomag tartalma
1× Ø50 mm-es kerek LED modul
A vezetékek és a sorkapcsok nem részei a csomagnak.
Miért válassza ezt a terméket?
Világosan meghatározott paraméterek a fénymodulok tervezéséhez és cseréjéhez
Lehetőség a színhőmérséklet kiválasztására az alkalmazási követelményeknek megfelelően
Standard LED típus (SMD 2835) és kompakt méret Ø50 mm
Megfelelő megoldás szervizcélokra és lámpatestek darabgyártására
Telepítési és üzemeltetési utasítások
A modul nem tartalmaz vezetékeket vagy sorkapcsot; a kivezető vezetékeket közvetlenül a LED modul nyomtatott áramköri lapjára kell forrasztani.
Forrasztás előtt ellenőrizze a csatlakozási pontok polaritását/jelölését a panelen, és használjon a hálózati feszültségnek megfelelő szigetelésű vezetékeket.
A modult a hőelvezetés szempontjából megfelelő aljzatra szerelje fel; a lámpatest tervezésekor ügyeljen a szerkezetnek megfelelő hőszigetelésre és szellőzésre.
A telepítés után ellenőrizze a tápvezetékek mechanikai rögzítését, elektromos szigetelését és húzásmentesítését.
Kizárólag zárt lámpatestben vagy olyan szerkezetben üzemeltesse, amely megakadályozza az élő alkatrészekkel való véletlen érintkezést.
Biztonsági figyelmeztetés
A modul 220240 V AC tápfeszültségre van tervezve; ez egy veszélyes hálózati feszültség, áramütés, égési sérülés vagy tűz kockázatával.
A telepítést és szervizelést csak lekapcsolt tápellátás mellett, és a vezetékek feszültségmentességének ellenőrzése után végezze.
Javasoljuk, hogy a telepítést és a csatlakoztatást megfelelő villanyszerelői képesítéssel és hálózati feszültséggel való munkavégzéshez szükséges ismeretekkel rendelkező személyre bízza.
Ne üzemeltesse a modult a lámpatesten kívül érintésvédelem nélkül; a panelen élő alkatrészek lehetnek.
Forrasztáskor használjon megfelelő eszközöket és eljárásokat; a nem megfelelő forrasztás a csatlakozások túlmelegedéséhez, rövidzárlathoz vagy meglazult vezetékekhez vezethet.
Biztosítsa a megfelelő szigetelési távolságokat, a vezetékek mechanikai tehermentesítését és a rezgések elleni védelmet; a laza vezeték rövidzárlatot vagy sérülést okozhat.
Ne telepítse a modult vizes vagy magas páratartalmú környezetbe, kivéve, ha a teljes lámpatest-szerkezetet az adott körülményekre tervezték.
Ne takarja le a modult hőszigetelő anyaggal, és ne korlátozza a hőelvezetést; a túlzott hőmérséklet lerövidíti az élettartamot és növeli a meghibásodás kockázatát.
Ha a panel, a LED vagy a tápcsatlakozók sérültek, ne használja tovább a modult, és vonja ki a forgalomból.
