Description

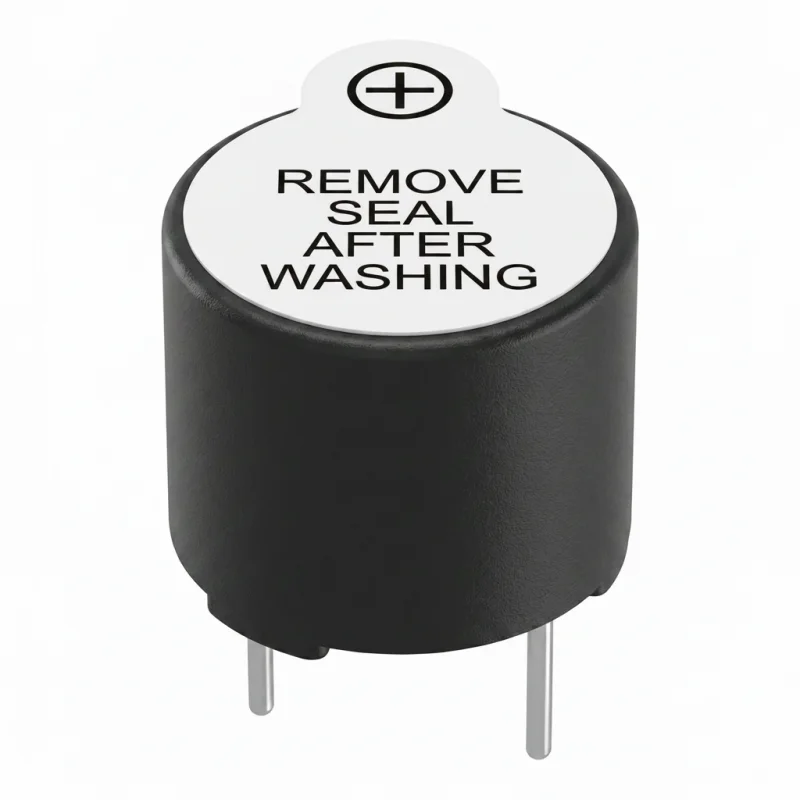

Aktivna zujalica TMB-12A12 je elektronička akustična signalizacijska komponenta dizajnirana za zvučnu indikaciju stanja, upozorenja ili poruka o pogreškama u niskonaponskim DC krugovima. Integrirani aktivni pretvarač omogućuje generiranje tona nakon spajanja napona napajanja bez potrebe za vanjskim oscilatorom.
Tehničke specifikacije
Tip: TMB-12A12
Radni napon: 8 do 15 V DC
Nazivni napon: 12 V DC
Maksimalna struja: 20 mA
Frekvencija: 2300 ± 300 Hz
Glasnoća: 85 dB pri mjerenju na udaljenosti od 10 cm
Radna temperatura: -20 do 70 °C
Dimenzije: 12 × 9,5 mm
Izvedba: komponenta s izvodima za montažu na tiskanu pločicu
Funkcije i značajke
Aktivna izvedba s ugrađenim generatorom tona.
Zvučna signalizacija pokreće se spajanjem istosmjernog napona napajanja u navedenom rasponu.
Izvedba s dva izvoda pogodna za ugradnju u elektroničke krugove.
Kompaktno cilindrično kućište za upotrebu u uređajima s ograničenim prostorom.
Dizajnirano za niskonaponske istosmjerne aplikacije.
Idealno za
Akustičnu indikaciju u elektroničkim uređajima.
Signalizaciju stanja u projektima s mikrokontrolerima.
Upozorenje na uključenje, kvar ili promjenu radnog stanja.
Razvojne, servisne i laboratorijske sklopove s niskonaponskim DC napajanjem.
Montažu na tiskane pločice (PCB).
Sadržaj pakiranja
1x Aktivna zujalica TMB-12A12.
Zašto odabrati ovaj proizvod
Ne sadrži pasivni pretvarač kojemu bi bilo potrebno dodati vanjsku pobudnu frekvenciju.
Radi u rasponu napona napajanja od 8 do 15 V DC.
Ima navedenu frekvenciju tona, potrošnju struje, akustičnu snagu, temperaturni raspon, dimenzije i težinu.
Izvedba s izvodima omogućuje izravnu ugradnju na tiskanu pločicu.
Upute za instalaciju i rad
Prilikom spajanja obratite pozornost na polaritet označen na kućištu komponente.
Napajajte samo istosmjernim naponom u rasponu od 8 do 15 V DC.
Ne prekoračujte maksimalnu struju od 20 mA.
Prije ugradnje provjerite raspored izvoda na tiskanoj pločici.
Lemljenje izvodite tako da ne dođe do toplinskog oštećenja kućišta ili izvoda.
Sigurnosna upozorenja
Komponenta je namijenjena za niskonaponske DC krugove i ne smije se spajati izravno na mrežni napon.
Neispravan polaritet, prekoračenje napona napajanja ili kratki spoj mogu dovesti do oštećenja komponente.
Ugradnju u električni uređaj smije izvoditi samo osoba s iskustvom u radu s elektroničkim komponentama.
Prije rukovanja sklopom isključite napajanje.
