Description

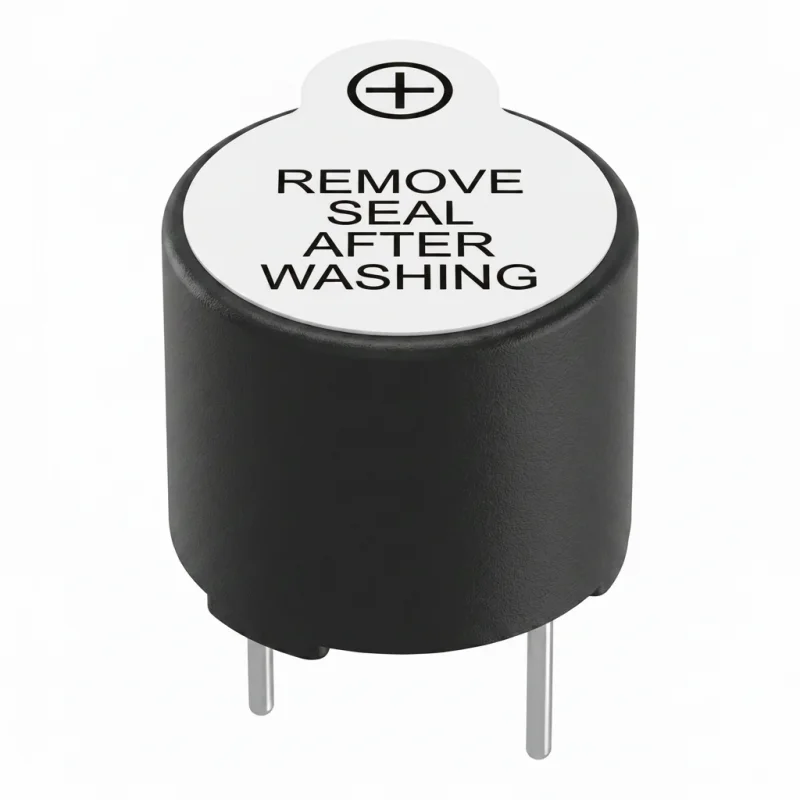

Aktivna zujalica TMB-12A24 je elektronička komponenta za zvučnu signalizaciju u niskonaponskim istosmjernim krugovima. Zahvaljujući ugrađenoj elektronici, generira zvučni signal nakon dovođenja napona napajanja bez potrebe za vanjskim oscilatorom. Prikladna je za signalizaciju statusa uređaja, upozorenja i jednostavne zvučne indikacije na tiskanoj pločici.
Tehničke specifikacije
Tip: TMB-12A24
Izvedba: aktivna zujalica
Napajanje: istosmjerno
Radni napon: 18-26 V DC
Maksimalna struja: 10 mA
Frekvencija signalizacije: 2,3 kHz
Glasnoća: 85 dB pri mjerenju na udaljenosti od 10 cm
Radna temperatura: -20 do 70 °C
Dimenzije: 12 x 9,5 mm
Izvodi: dvopinska izvedba za ugradnju na tiskanu pločicu
Funkcije i značajke
Aktivna konstrukcija s vlastitim generiranjem tona nakon priključivanja napona napajanja.
Prikladno za izravnu upotrebu u krugovima s istosmjernim napajanjem u navedenom rasponu.
Kompaktno cilindrično kućište za ugradnju u elektroničke uređaje.
Zvučni izlaz s fiksnom frekvencijom signalizacije.
Polarizirani priključak koji zahtijeva poštivanje ispravnog polariteta napajanja.
Idealno za
Zvučnu signalizaciju statusa elektroničkih uređaja.
Upozoravajuće i informativne zvučne indikacije u upravljačkim krugovima.
Ugradnju na tiskane pločice (PCB).
Servisne, razvojne i prototipne elektroničke aplikacije s istosmjernim napajanjem.
Sadržaj pakiranja
1x aktivna zujalica TMB-12A24
Zašto odabrati ovaj proizvod
Aktivna zujalica ne zahtijeva vanjski generator tona.
Parametri napajanja, struje, glasnoće i frekvencije navedeni su za jednostavnu integraciju u dizajn kruga.
Dvopinska izvedba omogućuje ugradnju na tiskanu pločicu.
Dimenzije i mala težina prikladni su za kompaktne elektroničke uređaje.
Upute za instalaciju i rad
Prilikom spajanja obratite pozornost na polaritet označen na kućištu komponente.
Napajajte isključivo istosmjernim naponom unutar navedenog radnog raspona.
Komponentu ugradite na tiskanu pločicu tako da se izbjegne mehaničko naprezanje izvoda.
Prije puštanja u rad provjerite ispravnost spoja i vrijednost napona napajanja.
Sigurnosna upozorenja
Pogrešan polaritet ili prekoračenje dopuštenog napona napajanja dovodi do oštećenja komponente.
U slučaju kratkog spoja ili pogrešnog spajanja postoji opasnost od pregrijavanja komponente ili oštećenja kruga napajanja.
Montažu i spajanje izvodite samo kada je napajanje isključeno.
Proizvod je elektronička komponenta namijenjena stručnoj ugradnji u električni uređaj.
