Description

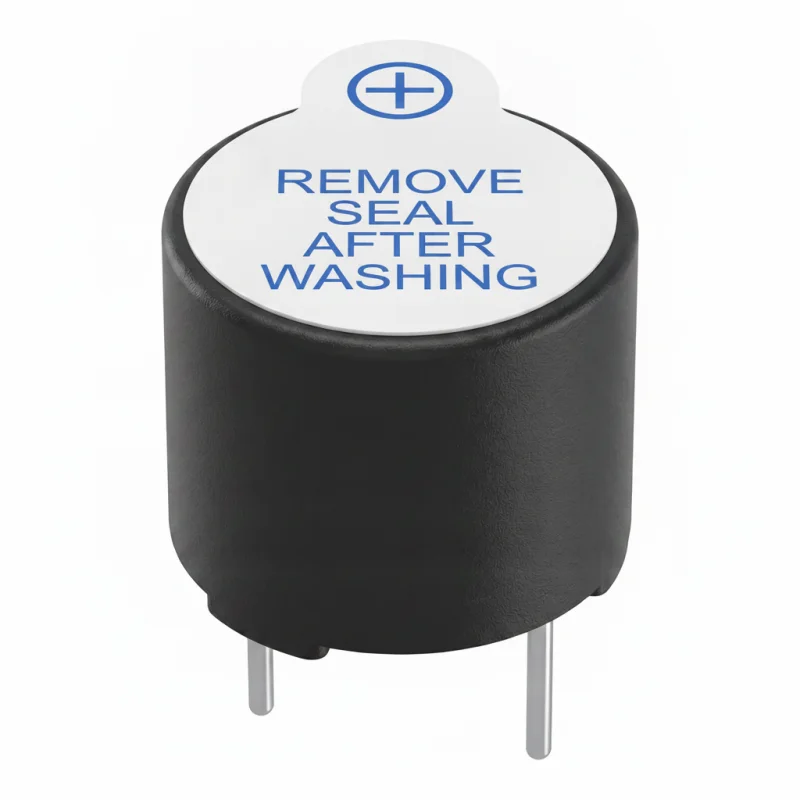

Aktivna zujalica TMB-12A05 je elektronička zvučna signalizacijska komponenta namijenjena za jednostavna akustična upozorenja u niskonaponskim krugovima. Zahvaljujući integriranom generatoru tona, upravlja se istosmjernim naponom i ne zahtijeva zasebno pobuđivanje vanjskom frekvencijom.
Tehničke specifikacije
Tip: TMB-12A05
Izvedba: aktivna zujalica
Radni napon: 4 do 7 V DC
Nazivni napon: 5 V DC
Maksimalna struja: 30 mA
Frekvencija: 2300 ± 300 Hz
Glasnoća: 85 dB na udaljenosti od 10 cm
Radna temperatura: -20 do 70 °C
Dimenzije: 12 x 9,5 mm
Montaža: izvedba s izvodima za ugradnju na tiskanu pločicu
Polaritet: označen pozitivni pol na kućištu
Funkcije i značajke
Aktivna konstrukcija s integriranim izvorom akustičnog signala.
Generira ton nakon spajanja istosmjernog napajanja u navedenom rasponu.
Izvedba s dva izvoda omogućuje izravno spajanje u elektronički krug.
Kompaktno cilindrično kućište prikladno za montažu na tiskanu pločicu.
Oznaka polariteta olakšava pravilno spajanje u krugu.
Idealno za
Akustičnu signalizaciju u elektroničkim projektima.
Razvojne i prototipne pločice.
Signalizaciju stanja uređaja, alarma ili upozorenja u niskonaponskim krugovima.
Ugradnju u vlastite elektroničke konstrukcije s napajanjem u rasponu od 4 do 7 V DC.
Sadržaj pakiranja
1 x aktivna zujalica TMB-12A05
Zašto odabrati ovaj proizvod
Ne zahtijeva vanjski generator tona jer radi kao aktivna zujalica.
Ima navedene električne i akustične parametre za dizajniranje spoja.
Izvedba s izvodima prikladna je za lemljenje na tiskanu pločicu.
Raspon radnog napona od 4 do 7 V DC odgovara uobičajenim niskonaponskim elektroničkim primjenama.
Upute za instalaciju i rad
Prilikom spajanja poštujte označeni polaritet komponente.
Napajajte isključivo istosmjernim naponom u rasponu od 4 do 7 V DC.
Prije lemljenja provjerite raspored izvoda na tiskanoj pločici.
Prilikom upravljanja s mikrokontrolera provjerite odgovara li izlazni pin ili sklopni element potrošnji struje zujalice.
Sigurnosna upozorenja
Ne prekoračujte navedeni radni napon i maksimalnu struju.
Neispravan polaritet, kratki spoj ili prenapon mogu oštetiti komponentu ili priključeni krug.
Montažu i lemljenje izvodite s isključenim napajanjem.
Komponenta je namijenjena za niskonaponske elektroničke krugove, a ne za izravno spajanje na mrežni napon.
