Description

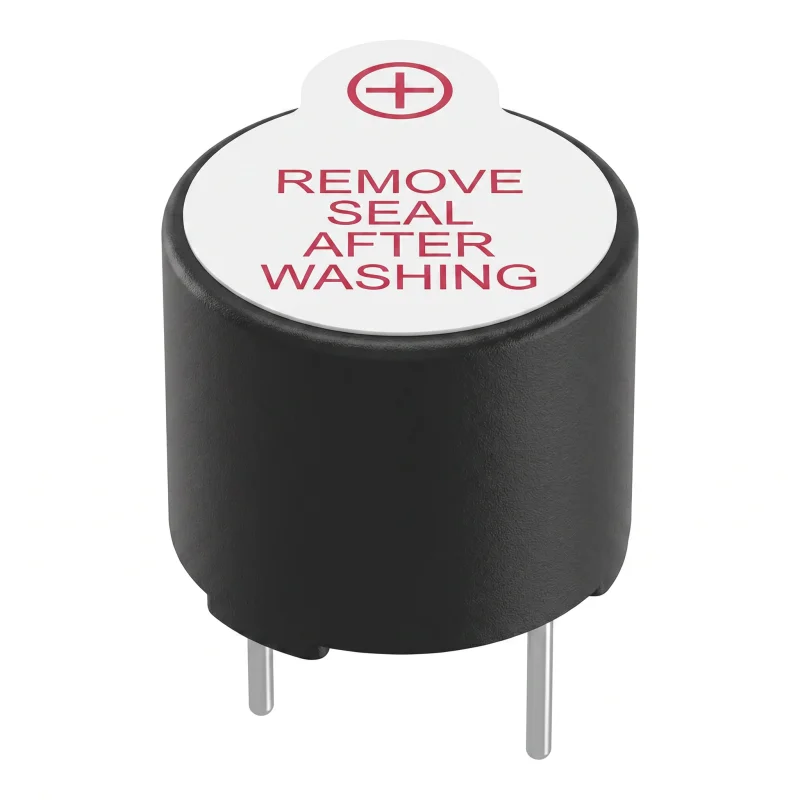

A TMB-12A01 aktív zümmögő egy kompakt hangjelző alkatrész kisfeszültségű egyenáramú áramkörökhöz. A tápfeszültség rákapcsolása után akusztikus hangot generál külső gerjesztőjel szükségessége nélkül. Olyan elektronikus berendezésekbe történő beépítésre tervezték, ahol egyszerű hangalapú állapotjelzésre, figyelmeztetésre vagy riasztásra van szükség.
Műszaki jellemzők
Típus: TMB-12A01
Kivitel: aktív zümmögő
Üzemi feszültség: 1,22,5 V DC
Névleges feszültség: 1,5 V DC
Maximális áram: 20 mA
Frekvencia: 2300 ± 300 Hz
Hangerő: 85 dB 10 cm távolságból
Üzemi hőmérséklet: -20 és 70 °C között
Méretek: 12 × 9,5 mm
Funkciók és tulajdonságok
Az aktív kialakítás lehetővé teszi a hangképzést az egyenáramú tápellátás csatlakoztatása után.
A kisfeszültségű működés ideális elemes táplálású és kisméretű elektronikus áramkörökhöz.
A kivezetéses kialakítás nyomtatott áramköri lapra (NYÁK) történő rögzítésre szolgál.
A kompakt hengeres tokozás lehetővé teszi a helyszűkében lévő eszközökbe való beépítést.
Az akusztikus kimenet a hallható frekvenciatartományban működik jelzési célokra.
Ideális az alábbiakhoz
Hangjelzés elektronikus berendezésekben.
Mikrovezérlős áramkörök állapotjelzése.
Figyelmeztetések kisfeszültségű, akkumulátoros alkalmazásokban.
Egyszerű riasztó- és jelzőmodulok.
Fejlesztési, szerviz- és prototípus áramkörök.
A csomag tartalma
1x Aktív zümmögő TMB-12A01
Miért válassza ezt a terméket?
Az aktív felépítés nem igényel külső hanggenerátort.
Alacsony egyenáramú tápfeszültség-tartományban (1,22,5 V DC) működik.
Rendelkezik a kapcsolás tervezéséhez szükséges alapvető elektromos, akusztikus és méretbeli paraméterekkel.
A kivezetéses kialakítás alkalmas a nyomtatott áramköri lapra történő stabil beültetésre.
Telepítési és üzemeltetési utasítások
A bekötésnél tartsa be az előírt tápfeszültség-tartományt.
Az alkatrészt a megfelelő lábkiosztású és mechanikai kialakítású nyomtatott áramköri lapra ültesse.
Bekapcsolás előtt ellenőrizze a csatlakozás polaritását és a bekötés helyességét.
Ne lépje túl a megadott maximális áramerősséget.
Biztonsági figyelmeztetések
A helytelen bekötés, a fordított polaritás vagy a tápfeszültség túllépése az alkatrész károsodásához vezethet.
Kerülje a kivezetések rövidzárlatát, valamint a tokozás vagy a csatlakozótűk mechanikai terhelését.
A szerelést és a forrasztást lekapcsolt tápfeszültség mellett végezze.
Az alkatrész kisfeszültségű elektronikus áramkörökhöz készült, nem csatlakoztatható közvetlenül a hálózati feszültséghez.
