Description

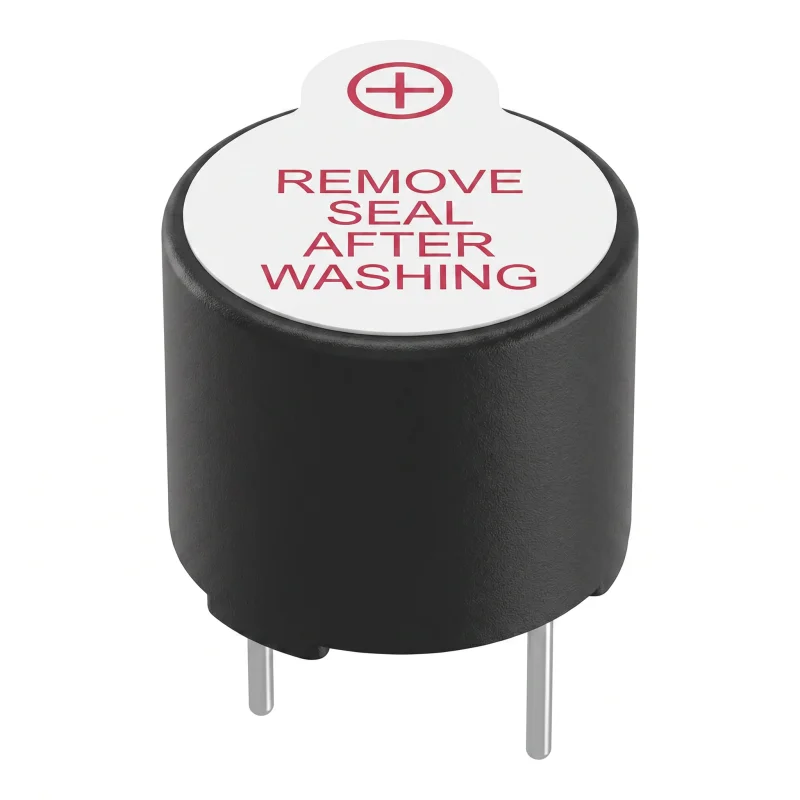

A TMB-12A03 aktív zümmögő egy elektronikus jelzőalkatrész, amelyet kisfeszültségű egyenáramú (DC) áramkörökben történő akusztikus figyelmeztetésre terveztek. A beépített hanggenerátornak köszönhetően a megadott tartományon belüli egyenáramú tápellátást igényel a működéshez, és alkalmas elektronikus berendezések állapotainak, riasztásainak vagy visszaigazolásainak egyszerű hangjelzésére.
Műszaki specifikációk
Típus: TMB-12A03
Kivitel: aktív zümmögő
Tápfeszültség: 2,5-4 V DC
Névleges feszültség: 3 V DC
Maximális áramfelvétel: 35 mA
Frekvencia: 2300 ± 300 Hz
Hangerő: 85 dB 10 cm távolságban
Üzemi hőmérséklet: -20 70 °C
Méretek: 12 x 9,5 mm
Funkciók és tulajdonságok
Aktív kivitel beépített hanggenerátorral.
A megadott tartományba eső egyenáramú tápfeszültség rákapcsolásakor hangot ad ki.
Kompakt hengeres tokozás, amely alkalmas elektronikus berendezésekbe történő beépítésre.
Kivezetéses (furatszerelt) kivitel nyomtatott áramköri lapra (NYÁK) történő rögzítéshez.
Kisfeszültségű egyenáramú áramkörökhöz tervezve.
Ideális az alábbiakhoz
Akusztikus jelzések elektronikai projektekben.
Állapotjelzés vezérlő- és szabályozó áramkörökben.
Hangalapú figyelmeztetések mérő-, tesztelő- és fejlesztőberendezésekben.
Oktatási és prototípus-alkalmazások kisfeszültségű tápellátással.
A csomag tartalma
1x TMB-12A03 aktív zümmögő
Miért válassza ezt a terméket?
Aktív kialakítású, így az alapvető hangjelzéshez nincs szükség külső hanggenerátorra.
A megadott tápfeszültség-tartomány megfelel a kisfeszültségű DC alkalmazásoknak.
Kis mérete megkönnyíti a beépítést a kompakt elektronikai rendszerekbe.
A frekvencia, áramfelvétel, hangerő és üzemi hőmérséklet paraméterei pontosan a TMB-12A03 típusra vonatkoznak.
Telepítési és üzemeltetési utasítások
A csatlakoztatáskor ügyeljen az alkatrészen vagy a kapcsolási rajzon jelölt polaritásra.
Kizárólag a megadott tartományba eső egyenáramú feszültséggel táplálja.
Az alkatrészt úgy helyezze el, hogy a kivezetéseket ne érje mechanikai feszültség.
A forrasztást és a szerelést az elektronikai alkatrészekkel való munkavégzés általános szabályainak betartásával végezze.
Biztonsági figyelmeztetések
Ne csatlakoztassa hálózati feszültséghez.
A megengedett tápfeszültség túllépése vagy a helytelen polaritás az alkatrész károsodásához vezethet.
Kerülje a kivezetések rövidzárlatát és a forrasztás közbeni túlmelegedést.
Az elektromos berendezésbe történő beépítést olyan személynek kell végeznie, aki ismeri az elektronikai alkatrészek bekötési szabályait.
