Description

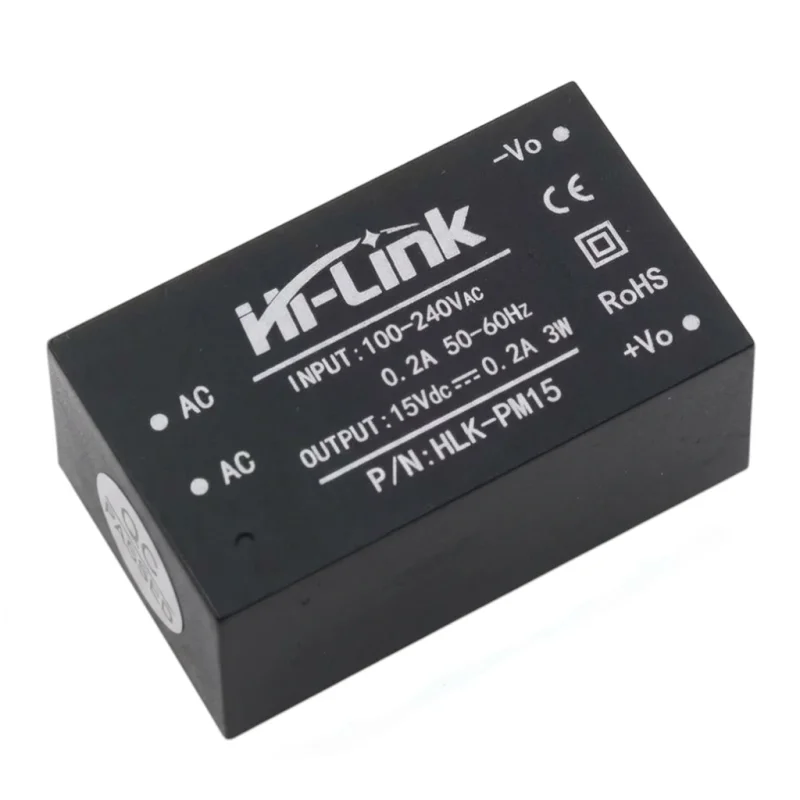

Il modulo AC-DC Hi-Link HLK-PM15 viene utilizzato per convertire direttamente la tensione di rete CA in una tensione CC stabilizzata di 15 V. È progettato per l’installazione in dispositivi elettronici, circuiti di controllo e sezioni di alimentazione di dispositivi compatti dove è richiesto un piccolo alimentatore isolato con montaggio su scheda.
Specifiche tecniche
Modello: HLK-PM15
Tipo: modulo di alimentazione CA-CC
Tensione di uscita: 15 V CC
Corrente di uscita: 0,2 A
Potenza nominale: 3W
Tensione di ingresso: 100-240 V CA
Intervallo di tensione in ingresso: 90-264 V CA
Frequenza di ingresso: 50-60 Hz
Corrente di ingresso massima: 0,2 A
Numero di punti vendita: 4
Pin 1: CA
Pin 2: CA
Spillo 3: -Vo
Pin 4: +Vo
Dimensioni del modulo: 34 × 20,2 × 15,4 mm
Peso: fino a 20 g
Funzioni e caratteristiche
Convertitore di rete CA-CC isolato in un involucro compatto stampato.
Ampio intervallo di ingresso per l’alimentazione CA.
Montaggio diretto sul circuito stampato tramite terminali.
Protezione integrata contro i cortocircuiti in uscita.
Protezione integrata contro le sovracorrenti in uscita.
Progettato per l’installazione in apparecchiature con spazio limitato.
Ideale per
Alimentatore integrato per circuiti di controllo e commutazione.
Componenti per alimentatori di dispositivi elettronici domestici e industriali.
Moduli di automazione, apparecchiature di misurazione e rami di alimentazione ausiliaria del dispositivo.
Progetti in cui è necessaria la conversione della tensione di rete in 15 V CC in un modulo compatto.
Contenuto della confezione
1 modulo di alimentazione Hi-Link HLK-PM15
Perché scegliere questo prodotto?
Parametri di uscita chiaramente definiti di 15 V CC e 0,2 A.
Ampio intervallo di tensione di rete in ingresso per un utilizzo universale.
Design compatto, adatto all’installazione all’interno delle apparecchiature.
Semplice collegamento elettrico tramite quattro prese con ingresso CA e uscita CC separate.
Funzioni di protezione integrate, importanti per il funzionamento della sezione di potenza.
Istruzioni di installazione e funzionamento
Installare il modulo solo in apparecchiature dotate di adeguato isolamento e protezione contro il contatto con parti sotto tensione.
Nella progettazione del circuito, è necessario distinguere correttamente tra i terminali di ingresso CA e i terminali di uscita +Vo e -Vo.
Il montaggio su un circuito stampato e il collegamento alla tensione di rete richiedono competenze professionali.
Durante il funzionamento, assicurarsi che le condizioni siano adeguate al modulo di alimentazione integrato e non superare la potenza di uscita nominale.
Avviso di sicurezza
Il prodotto funziona con una tensione di rete di 100-240 V CA. Un collegamento errato può causare scosse elettriche, danni al dispositivo o un cortocircuito.
Il modulo non è progettato per essere manipolato sotto tensione.
Il dispositivo deve essere scollegato dall’alimentazione elettrica prima dell’installazione, della manutenzione o della misurazione.
Non ricoprire il modulo con materiali isolanti termici e assicurarsi che il funzionamento sia sicuro e conforme alle specifiche del dispositivo.
Utilizzare il prodotto esclusivamente come modulo di alimentazione integrato nell’apparecchiatura elettrica corrispondente.
