Description

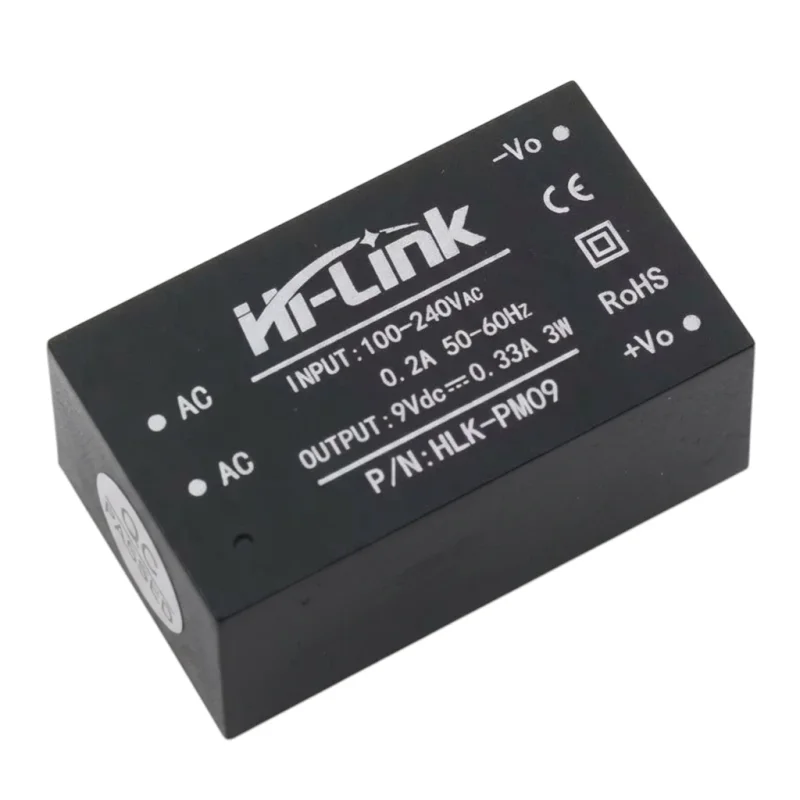

Il modulo di alimentazione Hi-Link HLK-PM09 viene utilizzato per convertire la tensione di rete CA in una tensione CC stabilizzata di 9 V. È progettato per l’integrazione in dispositivi elettronici, circuiti di controllo e altre applicazioni in cui è richiesto un alimentatore CA-CC compatto con uscita galvanicamente isolata.
Specifiche tecniche
Modello: HLK-PM09
Tipo: modulo di alimentazione CA-CC
Tensione di ingresso: 100-240 V CA
Frequenza di ingresso: 50-60 Hz
Tensione di uscita: 9 V CC
Corrente di uscita: 0,33 A
Potenza nominale: 3W
Corrente di ingresso: 0,2 A
Dimensioni: 34 × 20 × 15 mm
Peso: 20 g
Numero di pin: 4
Pin 1: CA
Pin 2: CA
Spillo 3: -Vo
Pin 4: +Vo
Progettazione di interruttori isolati
Marcature sulla custodia: CE, RoHS
Funzioni e caratteristiche
Conversione diretta della tensione di rete CA in uscita CC a 9 V.
Modulo compatto e chiuso per l’installazione all’interno di apparecchiature.
Uscita isolata galvanicamente dalla parte di ingresso.
Progettato per il montaggio su una scheda o per il fissaggio in un dispositivo elettronico.
Progettato con pin esposti per l’ingresso CA e l’uscita CC.
La serie di moduli HLK-PM è progettata per l’alimentazione integrata di dispositivi elettronici in applicazioni a bassa potenza.
Ideale per
Alimentatore integrato per circuiti di controllo e commutazione.
Supporto per progetti di microcontrollori e automazione.
Elettronica domestica e interruttori intelligenti.
Applicazioni industriali e hobbistiche che richiedono 9 V CC dalla rete CA.
Progetti in cui è richiesto un alimentatore compatto e isolato.
Contenuto della confezione
1 modulo di alimentazione Hi-Link HLK-PM09
Perché scegliere questo prodotto?
Modello specificamente progettato con uscita a 9 V CC e potenza di 3 W.
Le dimensioni compatte ne facilitano l’integrazione anche in spazi limitati.
Il design isolato è adatto per l’alimentazione di rete integrata dei dispositivi elettronici.
I pin chiaramente contrassegnati semplificano il corretto cablaggio del modulo.
Istruzioni di installazione e funzionamento
Il modulo deve essere collegato in base alle designazioni dei pin AC, -Vo e +Vo.
L’installazione deve essere effettuata in un dispositivo o contenitore progettato in modo appropriato.
In fase di progettazione, è necessario mantenere le distanze di isolamento tra le parti ad alta e bassa tensione.
Garantire un raffreddamento adeguato e non superare i parametri di potenza nominali.
Avviso di sicurezza
Il modulo funziona con una tensione di rete di 100240 V CA. Un uso improprio può provocare scosse elettriche.
Il prodotto è destinato all’installazione professionale.
Non collegare il modulo sotto tensione e non manomettere il dispositivo collegato.
È necessario prevenire i cortocircuiti in uscita e garantire un’adeguata protezione della sezione di ingresso.
Il modulo non deve essere utilizzato senza un adeguato isolamento e protezione contro il contatto con parti sotto tensione.
