Description

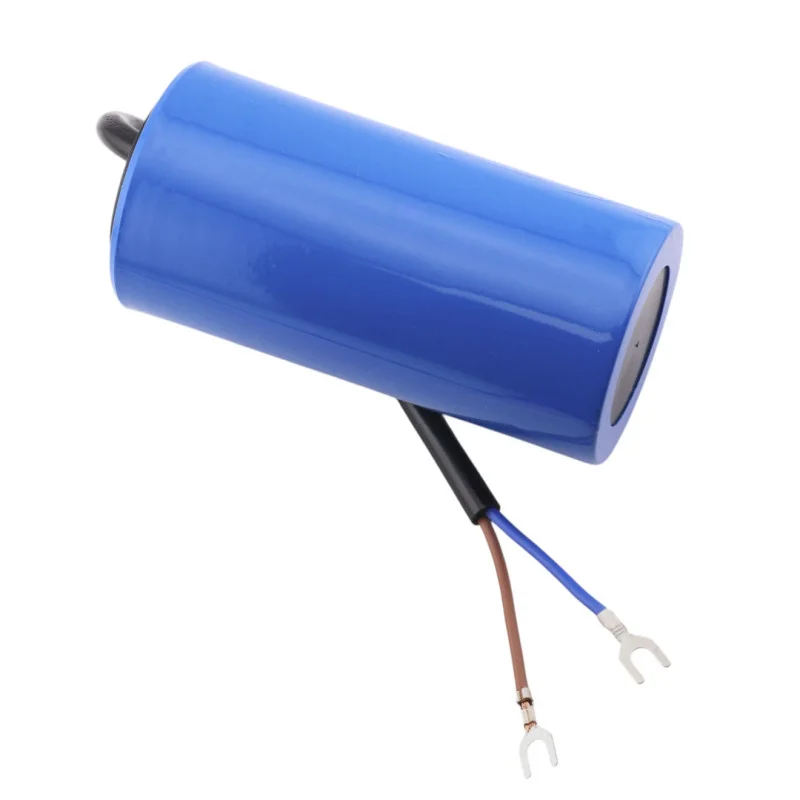

Der Anlauf-Elektrolytkondensator vom Typ CD60 ist für den kurzzeitigen Betrieb in Anlaufschaltungen von Einphasen-Asynchronmotoren ausgelegt. Er dient zur Erhöhung des Anlaufdrehmoments des Motors in Anwendungen, bei denen der Kondensator nur während des Anlaufs angeschlossen ist.
Technische Spezifikationen
Typ: Anlaufkondensator (CD60)
Kapazität: 300 µF
Nennspannung: 450 V Wechselstrom
Gehäuseabmessungen: 100 x 50 mm
Aufbau: Kunststoffgehäuse, Elektrolytkondensator
Anschluss: Drähte mit Kabelschuhen (Spike-Terminierung)
Funktionen und Merkmale
Für den Motorstartmodus vorgesehen, nicht für den Dauerbetrieb.
Geeignet zum Anlaufen von Stromkreisen mit Fliehkraftschalter, Relais oder elektronischer Schaltung.
Kompakte zylindrische Bauform für den Einbau in Schaltschränken und Motorräumen
Ideal für
Anlaufschaltungen von Einphasen-Elektromotoren
Kompressoren, Pumpen, Ventilatoren und andere Geräte mit höheren Anlaufanforderungen
Servicebedingter Austausch von Anlaufkondensatoren in Motoranwendungen
Packungsinhalt
1 Stück Kondensator CD60 300 µF / 450 V AC
Warum sollten Sie sich für dieses Produkt entscheiden?
Klar definierte Kapazitäts-, Spannungs- und Abmessungsparameter für einen kompatiblen Ersatz
Die Konstruktion ist für den Anlauf von Anwendungen mit kurzzeitigen Lasten ausgelegt.
Einfache Verbindung mittels Drähten mit Schraubklemmen.
Installations- und Bedienungsanleitung
Vor der Installation prüfen Sie, ob die Kapazität (µF), die Nennspannung (VAC) und die Abmessungen mit dem Originalteil übereinstimmen.
Installieren Sie den Kondensator im Stromkreis nur als Anlaufelement mit Schaltung (Relais/Fliehkraftschalter/Elektronik), damit er während des Motorlaufs nicht dauerhaft angeschlossen ist.
Sorgen Sie für eine mechanische Befestigung, damit die Klemmen keinen Vibrationen ausgesetzt sind.
Sicherheitshinweis
Das Produkt ist für den Betrieb mit einer gefährlichen Wechselspannung von 450 V AC ausgelegt. Die Installation darf nur bei abgeschalteter Stromversorgung und von einer qualifizierten Fachkraft durchgeführt werden.
Entladen Sie den Kondensator vor der Handhabung sicher; er kann auch nach dem Trennen der Verbindung noch geladen sein.
Die Nennspannung darf nicht überschritten werden und der Kondensator darf nur im vorgesehenen Startmodus verwendet werden.
