Description

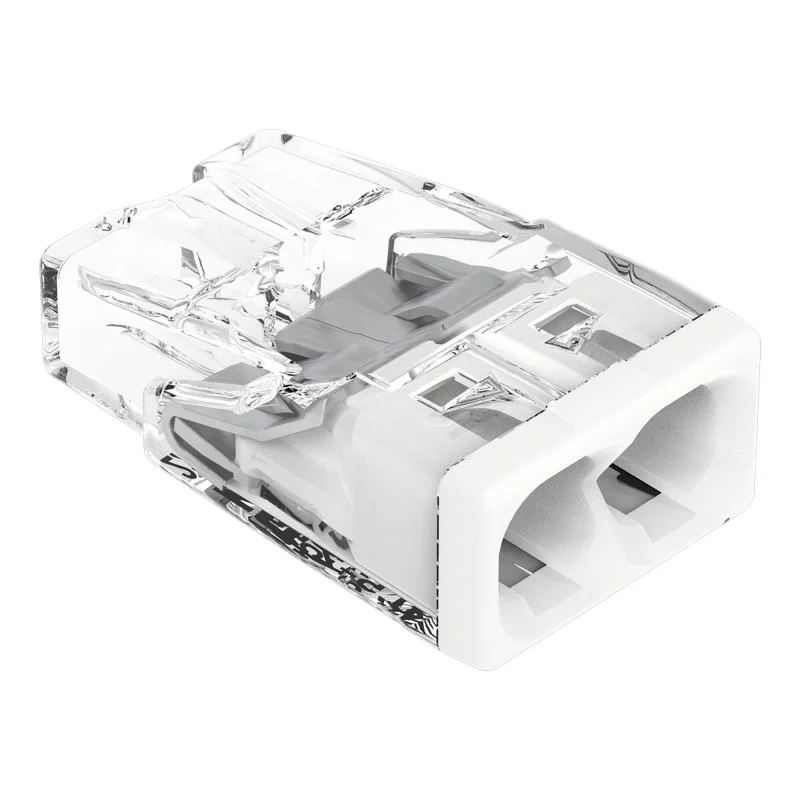

WAGO 2273-202 installationsterminal används för att ansluta två solida ledare genom direktinsättning i kontakten. Den är avsedd för elektrisk installation på platser där en snabb, kompakt och tydlig anslutning av ledare utan skruvanslutningar krävs. Säljs i 1 styck.
Tekniska specifikationer
Modell: WAGO 2273-202
Anslutningstekniktyp: TRYCKKABEL
Antal anslutningspunkter: 2
Antal potentialer: 1
Utformad för solida ledare
Trådtvärsnittsområde: 0,5 till 2,5 mm²
Avisoleringslängd: 11 mm
Anslutningsriktning: lateral
Märkspänning: 450 V
Märkström: 24 A
Dimensionerande överspänning: 4 kV
Överspänningskategori: II
Föroreningsnivå: 2
Omgivningstemperatur under drift: upp till +60 °C
Kontinuerlig driftstemperatur: 105 °C
Temperaturbeteckning enligt EN 60998: T60
Kroppsfärg: transparent
Färg på höljet: vit
Isoleringsmaterial: polykarbonat (PC)
Brandfarlighetsklass enligt UL94: V2
Kontaktmaterial: elektrolytisk koppar
Kontaktyta: tenn
Klämfjädermaterial: kromnickelfjäderstål (CrNi)
Mått: 10 x 5,8 x 16,7 mm
Vikt: 0,7 g
Funktioner och egenskaper
Skruvlös ledaranslutning genom direktinsättning.
Kompakt design för användning i begränsat utrymme i installationsboxen.
Den transparenta kroppen möjliggör visuell inspektion av trådinföringen.
Terminalen är avsedd för anslutning av solida ledare.
Designen möjliggör snabb montering utan verktyg vid anslutning av kabeln.
Idealisk för
Elinstallationer i hushåll och industri.
Anslutning av fasta ledningar i installations- och kopplingsdosor.
Reparationer och modifieringar av fasta linjer.
Installationer där en kompakt anslutning av två ledare krävs.
Paketinnehåll
1 st installationsterminaler WAGO 2273-202
Varför välja den här produkten?
Tydligt definierat antal anslutningspunkter och definierat område för ledararea.
Kompakta mått för installation i begränsat utrymme.
Transparent design för att kontrollera korrekt isättning av kabeln.
PUSH WIRE-teknik utan skruvanslutningar.
Verifierade elektriska och temperaturmässiga parametrar för installationsbruk.
Installations- och bruksanvisning
Avisolera kabeln 11 mm innan anslutning.
Terminalen är konstruerad för solida ledare inom det angivna tvärsnittsområdet.
För in kabeln direkt i terminalen tills det tar stopp.
Utför endast installationen när strömförsörjningen är frånkopplad.
Säkerhetsmeddelande
Produkten är avsedd för elektriska installationer och felaktig användning kan leda till elektrisk stöt eller kortslutning.
Utför endast installationen på spänningslösa ledningar.
Observera det föreskrivna tvärsnittsområdet och avisoleringslängden.
Använd inte en skadad terminal eller kablar med skadad isolering.
Installation i fasta elektriska installationer bör utföras av en kvalificerad person.
