Description

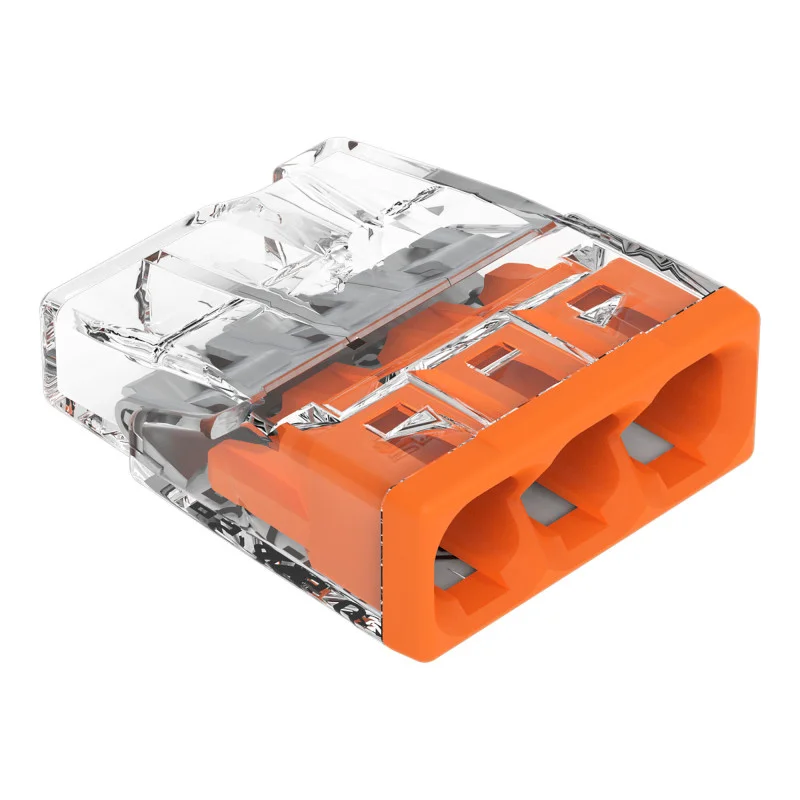

WAGO 2273-203 är en kompakt 3-vägskontakt för anslutning av solida kopparledare i kopplingsdosor och andra elektriska installationstillämpningar. Push-in-designen möjliggör snabb och direkt införing av ledaren utan skruvning. Den transparenta kroppen gör det enkelt att visuellt inspektera ledarinföringen.
Tekniska specifikationer
Tillverkare: WAGO
Modell: 2273-203
Serie: 2273 KOMPAKT TRYCKTRÅD
Produkttyp: kopplingsdoskontakt
Antal resor: 3
Märkström: 24 A
Nominell spänning: 450 V
Ledararea: 2,5 mm2
Trådstorlek: 16 AWG, 20 AWG
Monteringstyp: kabel
Avslutningstyp: push-in-kabel
Kontaktmaterial: koppar
Färg: orange, klar
Maximal driftstemperatur: 60 °C
Inkapslad: ja
Försäkrad: nej
Certifiering för farligt område: nej
Funktioner och egenskaper
Kompakt design för användning i installations- och fördelningsboxar.
Push-in-ledaranslutning utan skruvplintar.
Transparent hölje för kontroll av korrekt isättning av tråden.
3 separata ingångar för anslutning av tre kablar.
Isolerad kontaktkropp för elektrisk installation.
Idealisk för
Anslutning av ledningar i elektriska installationer i hem och industri.
För användning i kopplings- och installationsdosor.
Snabb och tydlig anslutning av solida kopparledare.
Paketinnehåll
WAGO 2273-203-kontakt
Varför välja den här produkten?
Tydligt identifierat WAGO-katalognummer 2273-203.
Kompakt design lämplig för begränsat installationsutrymme.
Den transparenta kroppen möjliggör visuell inspektion av kabelanslutningen.
Push-in-anslutningsmetoden förenklar monteringen utan skruvförbindningar.
De tekniska parametrarna 24 A och 450 V motsvarar användning i elektriska installationer inom ramen för produktens avsedda användning.
Installations- och bruksanvisning
Utformad för ledare i det sortiment och den utförande som motsvarar produktspecifikationen.
Innan kabeln förs in är det nödvändigt att avisolera isoleringen ordentligt och kontrollera att kabeländen är oskadad.
Efter anslutning är det lämpligt att visuellt verifiera kabelns position genom den genomskinliga kontakten.
Utför installationen endast i enlighet med reglerna för elektriska installationer och med hänsyn till produktens märkspänning och märkström.
Säkerhetsmeddelande
Produkten är avsedd för elektriska installationer; felaktig anslutning kan leda till elektrisk stöt, kortslutning eller överhettning av anslutningen.
Kretsen måste kopplas bort från strömmen före montering eller demontering.
Installation vid 450 V får endast utföras av en person med lämplig yrkeskvalifikation.
Överskrid inte produktens nominella elektriska och temperaturmässiga parametrar.
Använd inte en skadad kontakt eller kablar med skadad isolering eller olämplig design.
