Description

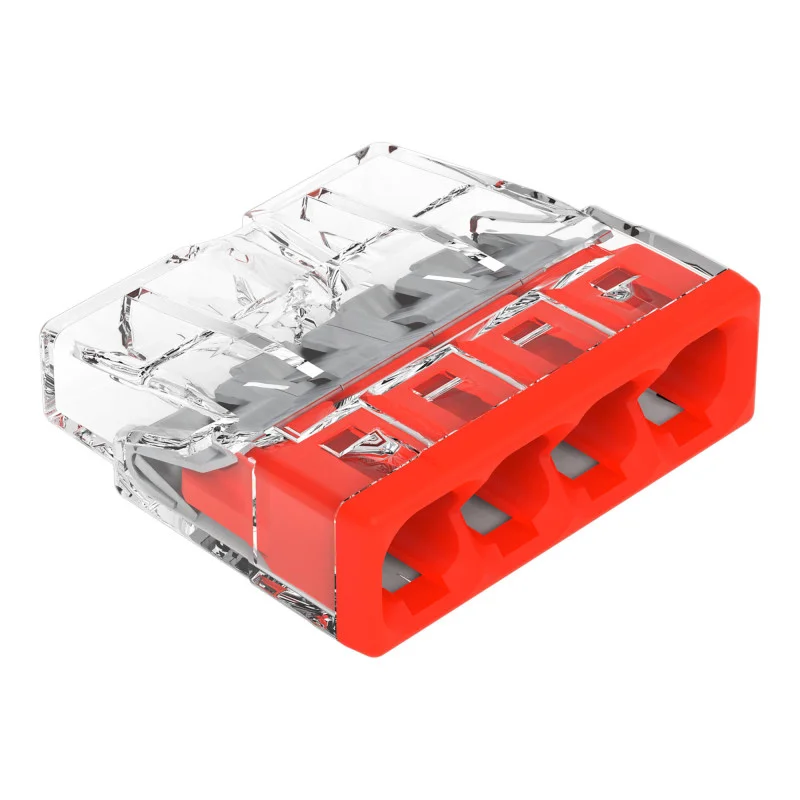

WAGO 2273 PUSH WIRE installationsterminal är konstruerad för snabb anslutning av solida ledare genom direktinsättning utan användning av verktyg. Konstruktionen med 4 anslutningspunkter är lämplig för elektriska installationsanslutningar i trånga utrymmen, där en kompakt lösning och tydlig kontroll över ledarinsättningen krävs.
Tekniska specifikationer
Produkttyp: anslutningsklämma
Serie: WAGO 2273
Anslutningsteknik: TRYCKKABEL
Antal anslutningspunkter: 4
Antal potentialer: 1
Kontrollmetod: direktinsättning
Utformad för solida ledare
Ledararea: 0,52,5 mm2
AWG: 2016
Avisoleringslängd: 11 mm
Anslutningsriktning: lateral
Material för anslutningsbara ledare: koppar, aluminium
Märkspänning: 450 V
Märkström: 24 A
Nominell impulsspänning: 4 kV
Omgivningstemperatur under drift: upp till +60 °C
Kontinuerlig driftstemperatur: 105 °C
Temperaturbeteckning enligt EN 60998: T60
Isoleringsmaterial: polykarbonat (PC)
Kroppsfärg: transparent
Färg på omslaget: röd
Brandfarlighetsklass enligt UL94: V2
Materialgrupp: IIIa
Klämmans mått: 18 x 5,8 x 16,7 mm
Vikt per klämma: 1,3 g
Funktioner och egenskaper
Kompakt design för användning i installationsdosor och andra trånga utrymmen
Fjäderanslutningsteknik möjliggör snabb och repeterbar trådinsättning
Transparent hölje möjliggör visuell inspektion av korrekt trådinsättning
Testhålet möjliggör mätningar i installerat skick
Utformad för att ansluta solida ledare med en potential
Idealisk för
Elledningar i installationsdosor
Anslutning av fasta ledare i interna distributionssystem
Reparationer och modifieringar av fasta elinstallationer
Installationer där snabba skruvlösa kabelanslutningar krävs
Paketinnehåll
1x WAGO 2273 PUSH WIRE installationsterminal, 4 trådar
Varför välja den här produkten?
Kända och entydiga tekniska parametrar för solida ledare i intervallet 0,52,5 mm2
Fyra anslutningspunkter i ett kompakt hölje
Direkt kabelinsättning förenklar montering utan skruvning
Transparent design gör det enkelt att kontrollera anslutningar under installationen
Parametrarna för nominell spänning, ström och temperaturresistans motsvarar användning i elektriska installationer
Installations- och bruksanvisning
Använd endast för solida ledare inom det angivna tvärsnittsområdet
Avisolera kabeln till en längd av 11 mm och för in den rakt in tills det tar stopp.
Kontrollera före idrifttagning att kabeln är helt inkörd genom det genomskinliga höljet.
Anslutningens funktionalitet kan verifieras via testhålet
Säkerhetsmeddelande
Produkten är avsedd för elektriska installationer med spänningar upp till 450 V.
Utför endast installation och ingrepp när strömförsörjningen är frånkopplad.
Felaktig kabeldragning kan leda till kortslutning, överhettning eller elektrisk stöt.
Observera den angivna trådtypen och det föreskrivna tvärsnittsområdet.
Installation i fasta elektriska installationer bör utföras av en person med lämpliga yrkeskvalifikationer.
