Description

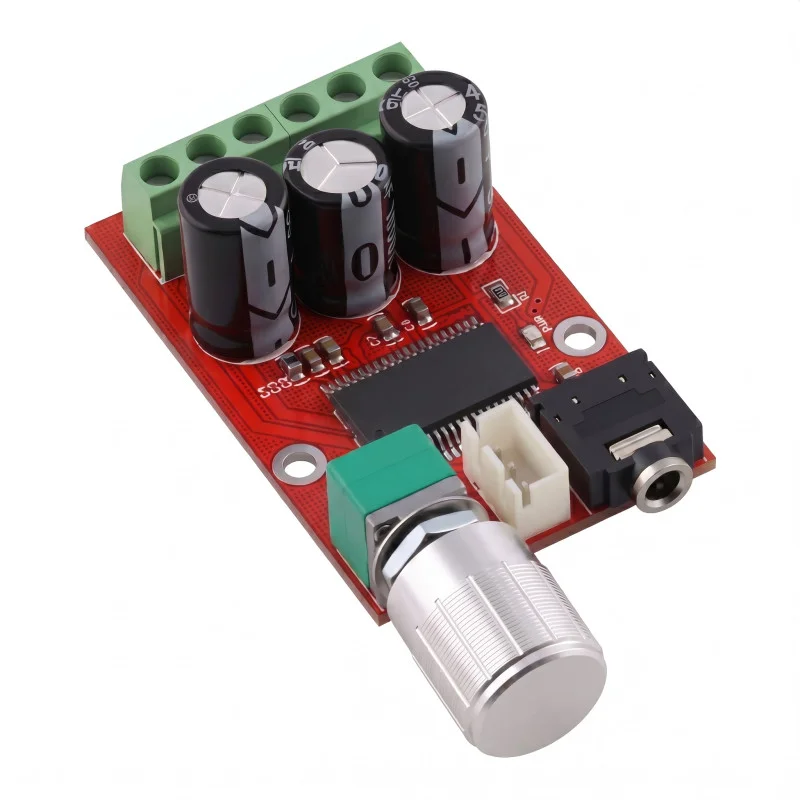

Kompaktný dvojkanálový audio zosilňovačový modul XH-M145 je určený na zosilnenie nízkoúrovňového analógového audio signálu pre pasívne reproduktory. Modul využíva integrovaný obvod YD138-E a pracuje v triede D. Je osadený otočným potenciometrom pre reguláciu hlasitosti, skrutkovacou svorkovnicou pre napájanie a výstupmi k reproduktorom a vstupným audio konektorom na doske.
Technické špecifikácie
Model: XH-M145
Typ zariadenia: stereo audio zosilňovačový modul
Pracovná trieda zosilňovača: D
Použitý integrovaný obvod: YD138-E
Počet kanálov: 2
Odporúčané napájanie: 12 V DC / 1,5 A
Rozsah pracovného napätia: DC 9 až 14 V
Deklarovaný výstupný výkon: 2 x 8 W pri záťaži 8 ohm
Deklarovaný výstupný výkon: 2 x 12 W pri záťaži 4 ohm
Rozmery modulu: 58 x 36 x 21 mm bez presahu potenciometra
Vstup audio signálu: konektor na doske
Výstupy a napájanie: skrutkovacia svorkovnica
Označenie svoriek na doske: L-OUT, +12V, GND, R-OUT
Funkcie a vlastnosti
Stereo prevedenie pre ľavý a pravý kanál.
Integrovaný potenciometer umožňuje priamu reguláciu hlasitosti na module.
Kompaktná doska plošných spojov s montážnymi otvormi na mechanické uchytenie.
Osadené elektrolytickými kondenzátormi a výkonovým zosilňovacím obvodom v jednom module.
Podľa priloženého popisu je súčasťou obvodu ochrana proti nadprúdu, tepelná ochrana a potlačenie šumu.
Ideálne pre
Vstavanie do menších audio zariadení.
Napájané reproduktorové projekty s DC napájaním.
Hobby elektroniku a prototypovanie jednoduchých stereo audio zostáv.
Počítačové alebo multimediálne audio aplikácie s externými pasívnymi reproduktormi.
Obsah balenia
1x modul audio zosilňovača XH-M145
1x ovládací gombík potenciometra
1x podložka
1x upevňovacia matica
Prečo zvoliť tento produkt
Jasne určený model XH-M145 s uvedeným zosilňovacím obvodom YD138-E.
Stereo zosilňovač v kompaktnom formáte vhodnom pre integráciu do menších zariadení.
Napájanie nízkym jednosmerným napätím na použitie v bežných DC aplikáciách.
Priame svorkové pripojenie napájania a reproduktorov uľahčuje zapojenie.
Regulácia hlasitosti je súčasťou modulu a nevyžaduje samostatný ovládací prvok.
Pokyny na inštaláciu a prevádzku
Dodržte polaritu napájacieho pripojenia na svorkách +12V a GND.
Reproduktory pripájajte na výstupy označené pre ľavý a pravý kanál.
Modul inštalujte do priestoru s dostatočným odvodom tepla.
Vstupný audio signál privádzajte cez vstupný konektor na doske.
Pred zapojením alebo odpojením vodičov odpojte napájanie.
Bezpečnostné upozornenie
Určené pre nízkonapäťové DC napájanie v uvedenom rozsahu.
Nesprávne zapojenie polarity alebo skrat na výstupe môže spôsobiť poškodenie modulu.
Pri prevádzke môže dochádzať k zahrievaniu súčiastok, preto modul nezakrývajte a neinštalujte na horľavý podklad bez vhodného oddelenia.
Montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
Produkt je elektronický modul určený na zabudovanie, nie samostatne kryté koncové zariadenie.
