Description
Polprevodniški regulator moči je namenjen za krmiljenje moči izmeničnega bremena z uporabo enosmernega analognega krmilnega signala 010 VDC. Uporablja se za proporcionalno regulacijo izhoda v električnih napeljavah in napravah, kjer se zahteva brezkontaktno preklapljanje ali zvezno krmiljenje močnostnega tokokroga.
Tehnične specifikacije

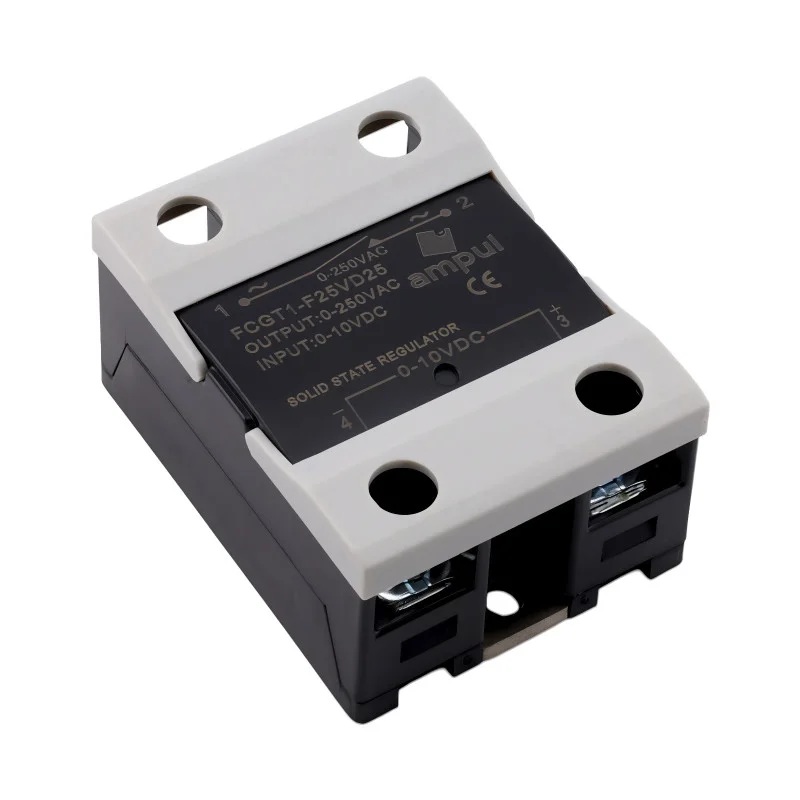

Vrsta naprave: polprevodniški regulator moči
Krmilni vhod: 010 VDC
Izhod pri izvedbi VD25: 0250 VAC
Nazivni tok glede na izbrano različico: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Dielektrična trdnost: 2500 Vrms
Izolacijska upornost: 1000 M
Območje delovne temperature okolice: -30 do +75 °C
Območje temperature skladiščenja okolice: -30 do +110 °C
Material ohišja: ABS
Material podstavka: aluminij
Vlažnost po IEC60068-2-78: 93 %, nekondenzirajoča
Življenjska doba pri temperaturi okolice 40 °C: 4.704.120 ur
Življenjska doba pri temperaturi okolice 60 °C: 2.549.160 ur
Obremenitveni tok s hladilnikom: 5 do 84 A glede na model 10 do 120 A
Obremenitveni tok brez hladilnika: 4 do 9 A MAKS.
Zagonski tok: 50 do 1000 A glede na model 10 do 120 A
Priključek s sponkami za močnostni tokokrog in krmilni vhod
Oznake sponk na ohišju regulatorja: 1, 2, 3, 4
Funkcije in lastnosti
Brezkontaktno polprevodniško krmiljenje izhodne moči brez mehanskih kontaktov.
Proporcionalna regulacija izmeničnega izhoda s pomočjo analognega vhodnega signala.
Galvanska ločitev med krmilnim in močnostnim delom, izražena z dielektrično trdnostjo 2500 Vrms.
Aluminijast podstavek služi za odvajanje toplote iz močnostnega dela regulatorja.
Zasnova z montažnimi luknjami za trdno pritrditev na podlago ali hladilnik.
Sponke omogočajo priključitev vodnikov za močnostni tokokrog in krmilni signal.
Delovno temperaturno območje omogoča uporabo v električnih napravah, ki delujejo v običajnem industrijskem okolju.
Idealno za
Regulacijo moči izmeničnih bremen v električnih napravah.
Aplikacije z analognim krmiljenjem prek signala 010 VDC.
Ogrevalne sisteme in upornostna bremena, ki zahtevajo regulacijo moči.
Industrijske razdelilne omarice, regulacijske enote in avtomatizacijske sisteme.
Zamenjavo mehanskega preklapljanja tam, kjer se zahteva polprevodniško krmiljenje brez gibljivih kontaktov.
Vsebina paketa
1× polprevodniški regulator moči v izbrani tokovni različici
Zakaj izbrati ta izdelek
Omogoča neposredno krmiljenje izmenične izhodne moči z analognim signalom 010 VDC.
Ponuja tokovne različice od 10 A do 120 A za različne zahteve glede moči aplikacije.
Polprevodniška izvedba omejuje obrabo preklopnega dela, ki jo povzroča mehanski kontakt.
Tehnični parametri vključujejo navedeno izolacijsko trdnost, izolacijsko upornost, temperaturno območje in odpornost na nekondenzirajočo vlago.
Zasnova z aluminijastim podstavkom podpira odvajanje toplote pri montaži na ustrezen hladilnik.
Navodila za namestitev in uporabo
Montažo in priključitev mora izvesti oseba z ustrezno elektrotehnično kvalifikacijo.
Pred priključitvijo preverite skladnost tokovne različice regulatorja s tokom in značilnostmi priključenega bremena.
Pri delovanju z višjim obremenitvenim tokom zagotovite ustrezno odvajanje toplote prek aluminijastega podstavka in ustreznega hladilnika.
Regulator namestite na nevnetljivo in mehansko stabilno podlago.
Upoštevajte pravilno priključitev močnostnih in krmilnih sponk glede na oznake na ohišju regulatorja.
Krmilnega tokokroga 010 VDC ne priključujte na močnostne sponke.
Varnostna opozorila
Naprava deluje z izmenično napetostjo do 250 VAC, ki predstavlja nevarnost električnega udara.
Pred montažo, vzdrževanjem ali spremembo priključitve vedno odklopite napajanje močnostnega in krmilnega tokokroga.
Nepravilna priključitev vodi do nevarnosti kratkega stika, pregrevanja, poškodbe regulatorja ali poškodbe priključenega bremena.
Pri nezadostnem hlajenju obstaja nevarnost pregrevanja močnostnega dela regulatorja.
Ne presegajte nazivnega toka izbrane različice.
Regulatorja ne uporabljajte v okolju s kondenzirajočo vlago.
Izdelek ni namenjen za namestitev pod napetostjo.
