Description

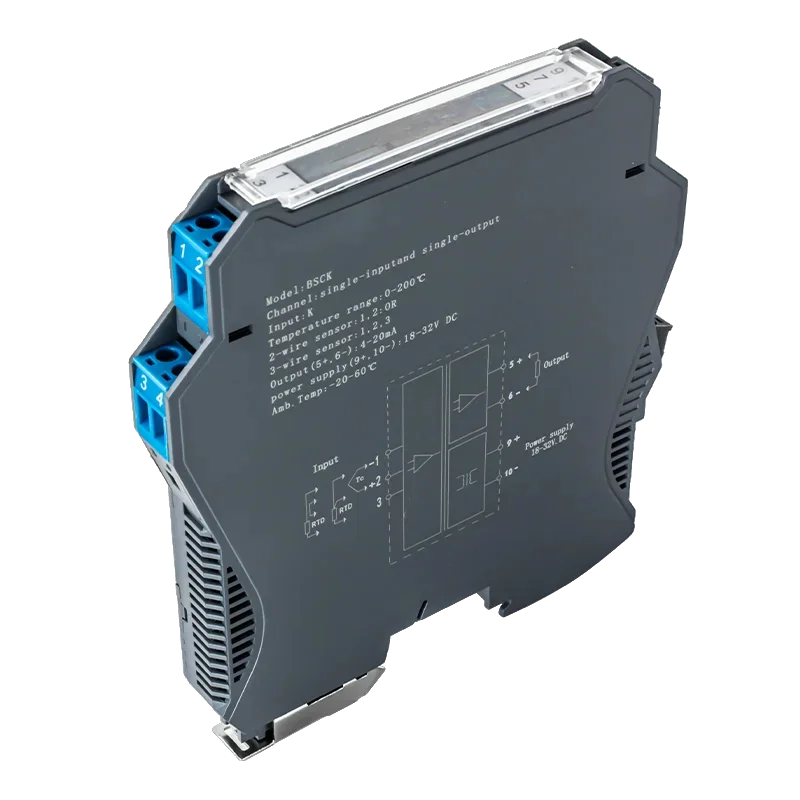

Visokoprecizni pretvarač temperaturnog signala za termoelemente (K, E, S, B, J, T, R, N) i otporne senzore (Pt100, Cu50, Cu100). Uređaj pretvara temperaturni signal u standardni strujni ili naponski izlaz (4-20 mA / 0-10 V) i osigurava galvansku izolaciju između ulaza, izlaza i napajanja. Pogodan za industrijsku kontrolu, mjerenje i automatizaciju.
Tehničke specifikacije
Ulazni signal: Termoelement K, E, S, B, J, T, R, N / otporni senzor Pt100, Cu50 (ovisno o varijanti)
Izlazni signal: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programabilno) (ovisno o varijanti)
Izolacija: 3-kanalna ulaz/izlaz/napajanje
Napajanje: DC 24 V ± 10%
Potrošnja struje: 70 mA (1 ulaz / 1 izlaz), 100 mA (2 ulaza / 2 izlaza)
Točnost: ± 0,2% pune ljestvice (opcionalno do 0,1%)
Temperaturno odstupanje: 0,005% FS/°C (20°C ~ +55°C)
Izolacijski napon: 1500 V AC / 1 min
Otpor izolacije: 100 M (između ulaza, izlaza i napajanja)
Radna temperatura i vlažnost: 20 °C ~ +55 °C, rel. vlažnost 80%
Dimenzije:
1 ulaz 1 izlaz, 1 ulaz 2 izlaza: 12,5 x 110 x 118,9 mm
1 ulaz 4 izlaza, 1 ulaz 4 izlaza, 2 ulaza 2 izlaza: 17,7 x 110 x 118,9 mm
Težina: 0,3 kg
Montaža: DIN šina 35 mm
Kućište: ABS plastika
Certifikacija: CE, FCC, RoHS, u skladu s GB/T 18268 (IEC 61326-1)
Funkcije i značajke
Podrška za termoelemente i detektore otporne temperature (RTD)
Programabilni raspon ulaza i izlaza
Trostruka galvanska izolacija jamči stabilnost mjerenja
Brzi odziv (otprilike 0,3 s) i visoka točnost signala
Digitalno, potpuno inteligentno upravljanje i visoka otpornost na smetnje
LED indikator statusa: PWR (zeleno), ALM (crveno preopterećenje ili ulazna greška)
Montaža na standardnu DIN šinu od 35 mm
Idealno za
PLC i DCS upravljački sustavi
Industrijsko mjerenje i automatizacija
Praćenje temperature u laboratorijima i proizvodnim procesima
Integracija aplikacija s galvanskom izolacijom signala
Sadržaj paketa
1× pretvarač temperaturnog signala
Varijante
1 ulaz 1 izlaz
1 ulaz 2 izlaza
2 ulaza 2 izlaza
Zašto odabrati ovaj proizvod?
Visoka točnost i stabilnost mjerenja
Galvanska izolacija za povećanu sigurnost sustava
Jednostavno sastavljanje i konfiguracija
Kompatibilnost sa širokim rasponom senzora i industrijskih sustava
