Description

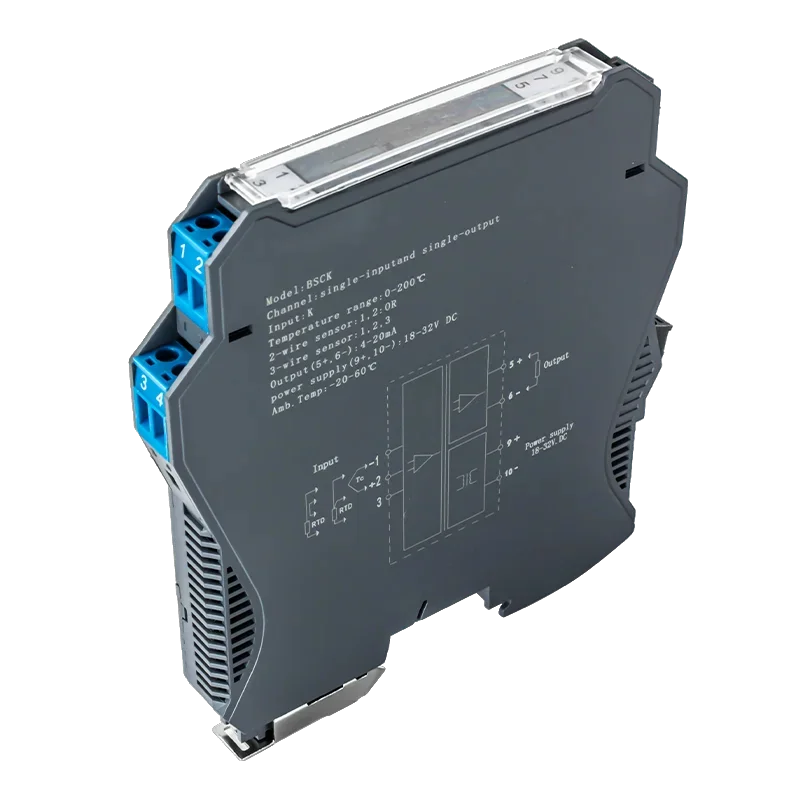

Erittäin tarkka lämpötilasignaalimuunnin termoelementeille (K, E, S, B, J, T, R, N) ja vastusantureille (Pt100, Cu50, Cu100). Laite muuntaa lämpötilasignaalin standardiksi virta- tai jännitelähdöksi (4-20 mA / 0-10 V) ja tarjoaa galvaanisen erotuksen tulon, lähdön ja virransyötön välille. Sopii teollisuuden ohjaukseen, mittaukseen ja automaatioon.
Tekniset tiedot
Tulosignaali: Termoelementti K, E, S, B, J, T, R, N / vastusanturi Pt100, Cu50 (versiosta riippuen)
Lähtösignaali: 420 mA, 010 V, 05 V, 010 mA, 020 mA (ohjelmoitava) (versiosta riippuen)
Eristys: 3-tie tulo/lähtö/virta
Virtalähde: DC 24 V ± 10 %
Virrankulutus: 70 mA (1 tulo / 1 lähtö), 100 mA (2 tuloa / 2 lähtöä)
Tarkkuus: ± 0,2 % täydestä asteikosta (valinnainen jopa 0,1 %)
Lämpötilapoikkeama: 0,005 % FS/°C (20°C ~ +55°C)
Eristysjännite: 1500 V AC / 1 min
Eristysresistanssi: 100 M (tulon, lähdön ja virtalähteen välillä)
Käyttölämpötila ja -kosteus: 20 °C ~ +55 °C, suhteellinen kosteus 80 %
Mitat:
1 sisään, 1 ulos, 1 sisään, 2 ulos: 12,5 x 110 x 118,9 mm
1 sisään 4 ulos, 1 sisään 4 ulos, 2 sisään 2 ulos: 17,7 × 110 × 118,9 mm
Paino: 0,3 kg
Kiinnitys: 35 mm DIN-kisko
Kotelo: ABS-muovia
Sertifiointi: CE, FCC, RoHS, GB/T 18268 (IEC 61326-1) -yhteensopiva
Toiminnot ja ominaisuudet
Tuki termoelementeille ja vastuslämpötila-antureille (RTD)
Ohjelmoitava tulo- ja lähtöalue
Kolmitieinen galvaaninen eristys takaa mittausvakauden
Nopea vasteaika (noin 0,3 s) ja korkea signaalin tarkkuus
Digitaalinen, täysin älykäs ohjaus ja korkea häiriönsieto
LED-tilan ilmaisin: PWR (vihreä), ALM (punainen ylikuormitus tai syöttövirhe)
Asennus standardiin 35 mm:n DIN-kiskoon
Ihanteellinen
PLC- ja DCS-ohjausjärjestelmät
Teollisuuden mittaus ja automaatio
Lämpötilan valvonta laboratorioissa ja tuotantoprosesseissa
Sovellusintegraatio galvaanisella signaalieristyksellä
Pakkauksen sisältö
1× lämpötilasignaalimuunnin
Variantit
1 sisään 1 ulos
1 sisään 2 ulos
2 sisään 2 ulos
Miksi valita tämä tuote?
Korkea mittaustarkkuus ja -vakaus
Galvaaninen eristys järjestelmän turvallisuuden parantamiseksi
Helppo kokoaminen ja konfigurointi
Yhteensopivuus laajan valikoiman antureita ja teollisuusjärjestelmiä kanssa
