Description

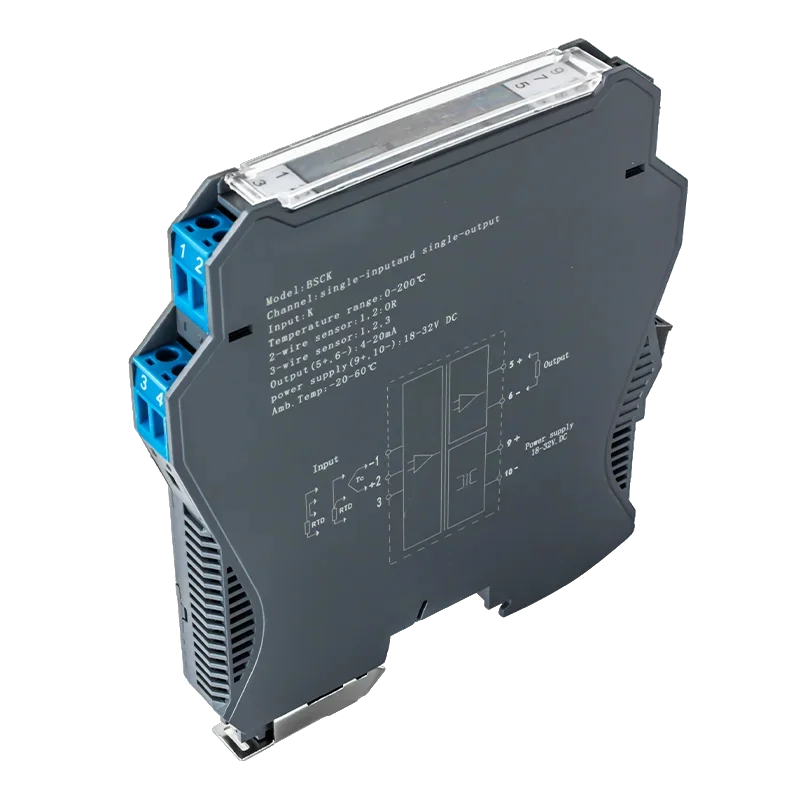

Hochpräziser Temperatursignalkonverter für Thermoelemente (K, E, S, B, J, T, R, N) und Widerstandssensoren (Pt100, Cu50, Cu100). Das Gerät wandelt das Temperatursignal in einen Standardstrom- oder Spannungsausgang (4-20 mA / 0-10 V) um und bietet galvanische Trennung zwischen Eingang, Ausgang und Stromversorgung. Geeignet für industrielle Steuerung, Messung und Automatisierung.
Technische Daten
Eingangssignal: Thermoelement K, E, S, B, J, T, R, N / Widerstandssensor Pt100, Cu50 (variantenabhängig)
Ausgangssignal: 420 mA, 010 V, 05 V, 010 mA, 020 mA (programmierbar) (variantenabhängig)
Isolierung: 3-Wege Eingang/Ausgang/Strom
Stromversorgung: DC 24 V ± 10 %
Stromaufnahme: 70 mA (1 Eingang / 1 Ausgang), 100 mA (2 Eingänge / 2 Ausgänge)
Genauigkeit: ± 0,2 % vom Skalenendwert (optional bis zu 0,1 %)
Temperaturdrift: 0,005 % FS/°C (20 °C ~ +55 °C)
Isolationsspannung: 1500 V AC / 1 min
Isolationswiderstand: 100 M (zwischen Eingang, Ausgang und Stromversorgung)
Arbeitstemperatur und Luftfeuchtigkeit: 20 °C ~ +55 °C, RH 80 %
Abmessungen:
1 Eingang 1 Ausgang, 1 Eingang 2 Ausgänge: 12,5 x 110 x 118,9 mm
1 Eingang 4 Ausgang, 1 Eingang 4 Ausgang, 2 Eingänge 2 Ausgänge: 17,7 x 110 x 118,9 mm
Gewicht: 0,3 kg
Montage: 35 mm DIN-Schiene
Gehäuse: ABS-Kunststoff
Zertifizierung: CE, FCC, RoHS, konform mit GB/T 18268 (IEC 61326-1)
Funktionen und Features
Unterstützung für Thermoelemente und Widerstandstemperaturfühler (RTDs)
Programmierbarer Eingangs- und Ausgangsbereich
Dreiwege-galvanische Trennung garantiert Messstabilität
Schnelle Reaktion (ca. 0,3 s) und hohe Signalgenauigkeit
Digitale, vollintelligente Steuerung und hohe Störsicherheit
LED-Statusanzeige: PWR (grün), ALM (rot Überlastung oder Eingangsfehler)
Montage auf einer Standard-DIN-Schiene mit 35 mm
Ideal für
SPS- und DCS-Steuerungssysteme
Industrielle Messtechnik und Automatisierung
Temperaturüberwachung in Laboren und Produktionsprozessen
Anwendungsintegration mit galvanischer Signaltrennung
Packungsinhalt
1× Temperatursignalwandler
Varianten
1 Eingang, 1 Ausgang
1 Eingang, 2 Ausgänge
2 Ein 2 Aus
Warum dieses Produkt wählen?
Hohe Messgenauigkeit und Stabilität
Galvanische Trennung für erhöhte Systemsicherheit
Einfache Montage und Konfiguration
Kompatibilität mit einer Vielzahl von Sensoren und Industriesystemen
