Description

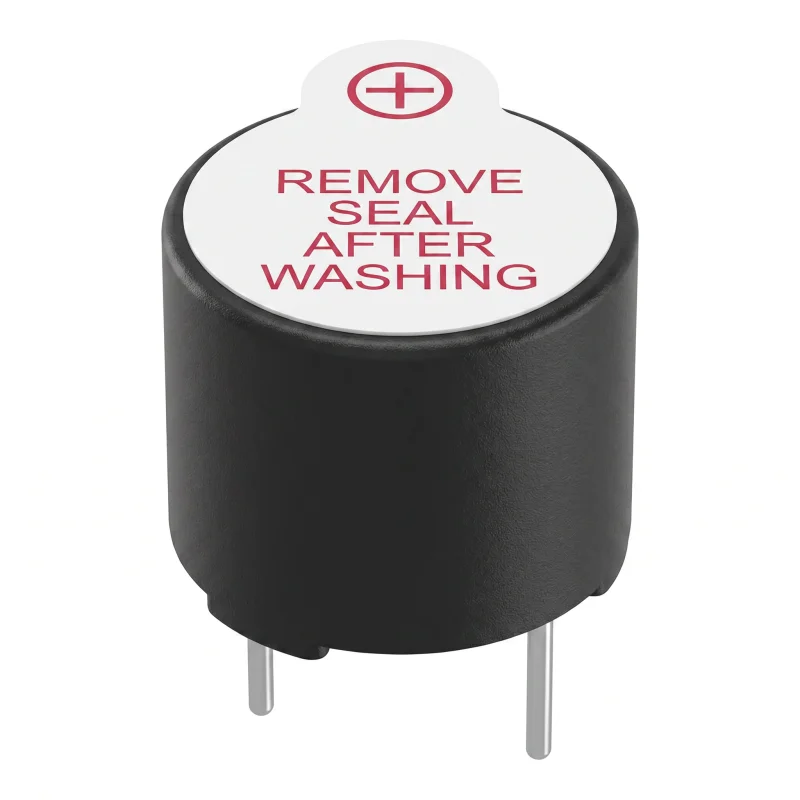

Buzzerul activ TMB-12A01 este o componentă compactă de semnalizare acustică pentru circuitele de curent continuu de joasă tensiune. La aplicarea tensiunii de alimentare, generează un ton acustic fără a necesita un semnal de excitație extern. Este conceput pentru integrarea în dispozitive electronice unde este necesară o simplă indicare sonoră a stării, o avertizare sau o alarmă.
Specificații tehnice
Tip: TMB-12A01
Variantă: buzzer activ
Tensiune de operare: 1,22,5 V DC
Tensiune nominală: 1,5 V DC
Curent maxim: 20 mA
Frecvență: 2300 ± 300 Hz
Nivel sonor: 85 dB la o distanță de 10 cm
Temperatura de operare: -20 până la 70 °C
Dimensiuni: 12 × 9,5 mm
Funcții și caracteristici
Construcția activă permite generarea sunetului la conectarea unei surse de alimentare în curent continuu.
Funcționarea la joasă tensiune este potrivită pentru circuitele electronice mici și cele alimentate cu baterii.
Designul cu pini este destinat montării pe placa de circuit imprimat (PCB).
Carcasa cilindrică compactă permite integrarea în dispozitive cu spațiu limitat.
Ieșirea acustică funcționează în banda de frecvență audibilă pentru scopuri de semnalizare.
Ideal pentru
Semnalizarea acustică în dispozitivele electronice.
Indicarea stării circuitelor cu microcontrolere.
Avertizări în aplicațiile de joasă tensiune alimentate cu baterii.
Module simple de alarmă și semnalizare.
Circuite de dezvoltare, service și prototipare.
Conținutul pachetului
1x Buzzer activ TMB-12A01
De ce să alegeți acest produs
Construcția activă nu necesită un generator de ton extern.
Funcționează într-un interval redus de alimentare în curent continuu de 1,22,5 V DC.
Are specificați parametrii de bază electrici, acustici și dimensionali pentru proiectarea circuitului.
Designul cu pini este potrivit pentru montarea fixă pe placa de circuit imprimat (PCB).
Instrucțiuni de instalare și utilizare
La conectare, respectați intervalul prescris al tensiunii de alimentare.
Montați componenta pe placa de circuit imprimat respectând distanța dintre pini și specificațiile mecanice.
Înainte de pornire, verificați polaritatea conexiunii și corectitudinea circuitului.
Nu depășiți curentul maxim specificat.
Avertismente de siguranță
Conectarea incorectă, polaritatea inversată sau depășirea tensiunii de alimentare pot duce la deteriorarea componentei.
Evitați scurtcircuitarea pinilor și solicitarea mecanică a carcasei sau a terminalelor.
Efectuați asamblarea și lipirea cu sursa de alimentare deconectată.
Componenta este destinată circuitelor electronice de joasă tensiune, nu pentru conectarea directă la tensiunea de rețea.
