Description

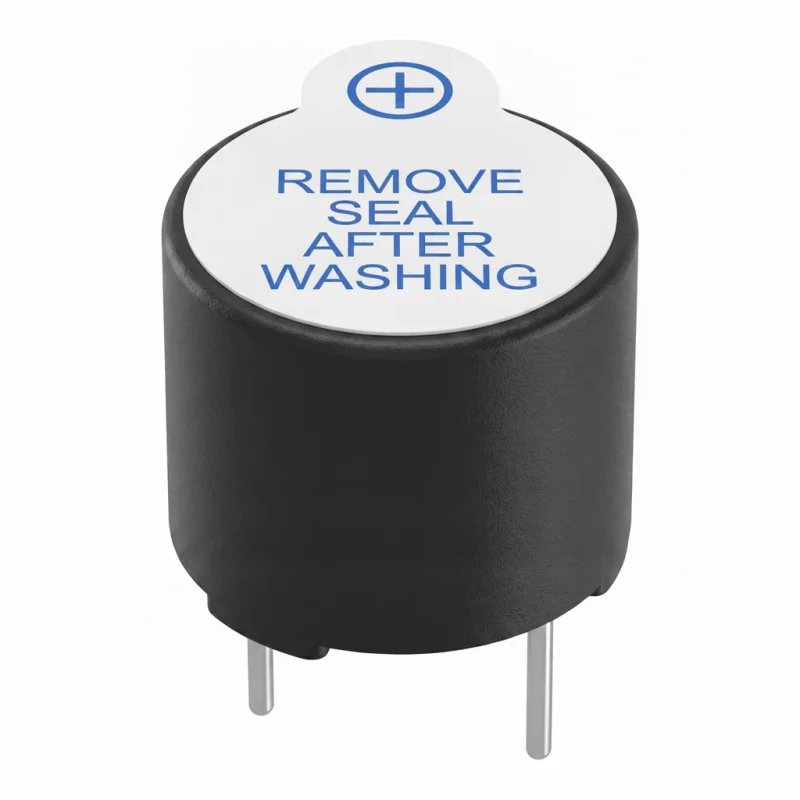

Buzzerul activ TMB-12A05 este o componentă electronică de semnalizare sonoră destinată alertelor acustice simple în circuitele de joasă tensiune. Datorită generatorului de ton integrat, este controlat de tensiune continuă și nu necesită excitare separată de o frecvență externă.
Specificații tehnice
Tip: TMB-12A05
Design: buzzer activ
Tensiune de operare: 4 până la 7 V DC
Tensiune nominală: 5 V DC
Curent maxim: 30 mA
Frecvență: 2300 ± 300 Hz
Volum: 85 dB la o distanță de 10 cm
Temperatură de operare: -20 până la 70 °C
Dimensiuni: 12 x 9,5 mm
Montare: pini pentru montare pe placa de circuit imprimat (PCB)
Polaritate: pol pozitiv marcat pe carcasă
Funcții și caracteristici
Design activ cu sursă de semnal acustic integrată.
Generează un ton la aplicarea tensiunii de alimentare continue în intervalul specificat.
Designul cu doi pini permite conectarea directă în circuitul electronic.
Carcasă cilindrică compactă, potrivită pentru montarea pe placa de circuit imprimat.
Marcarea polarității facilitează conectarea corectă în circuit.
Ideal pentru
Semnalizare acustică în proiecte electronice.
Plăci de dezvoltare și prototipare.
Semnalizarea stării dispozitivelor, alarmelor sau alertelor în circuite de joasă tensiune.
Integrarea în propriile construcții electronice cu alimentare în intervalul 4 – 7 V DC.
Conținutul pachetului
1 x buzzer activ TMB-12A05
De ce să alegeți acest produs
Nu necesită un generator de ton extern, deoarece funcționează ca un buzzer activ.
Are parametri electrici și acustici specificați pentru proiectarea circuitului.
Designul cu pini este potrivit pentru lipirea pe placa de circuit imprimat (PCB).
Intervalul de tensiune de operare de 4 până la 7 V DC corespunde aplicațiilor electronice obișnuite de joasă tensiune.
Instrucțiuni de instalare și operare
La conectare, respectați polaritatea marcată a componentei.
Alimentați numai cu tensiune continuă în intervalul 4 până la 7 V DC.
Înainte de lipire, verificați dispunerea pinilor pe placa de circuit imprimat.
La controlul de la un microcontroler, asigurați-vă că pinul de ieșire sau elementul de comutare corespunde consumului de curent al buzzerului.
Avertismente de siguranță
Nu depășiți tensiunea de operare și curentul maxim specificate.
Polaritatea incorectă, scurtcircuitul sau supratensiunea pot deteriora componenta sau circuitul conectat.
Efectuați montarea și lipirea cu alimentarea deconectată.
Componenta este destinată circuitelor electronice de joasă tensiune, nu pentru conectarea directă la tensiunea de rețea.
