Description

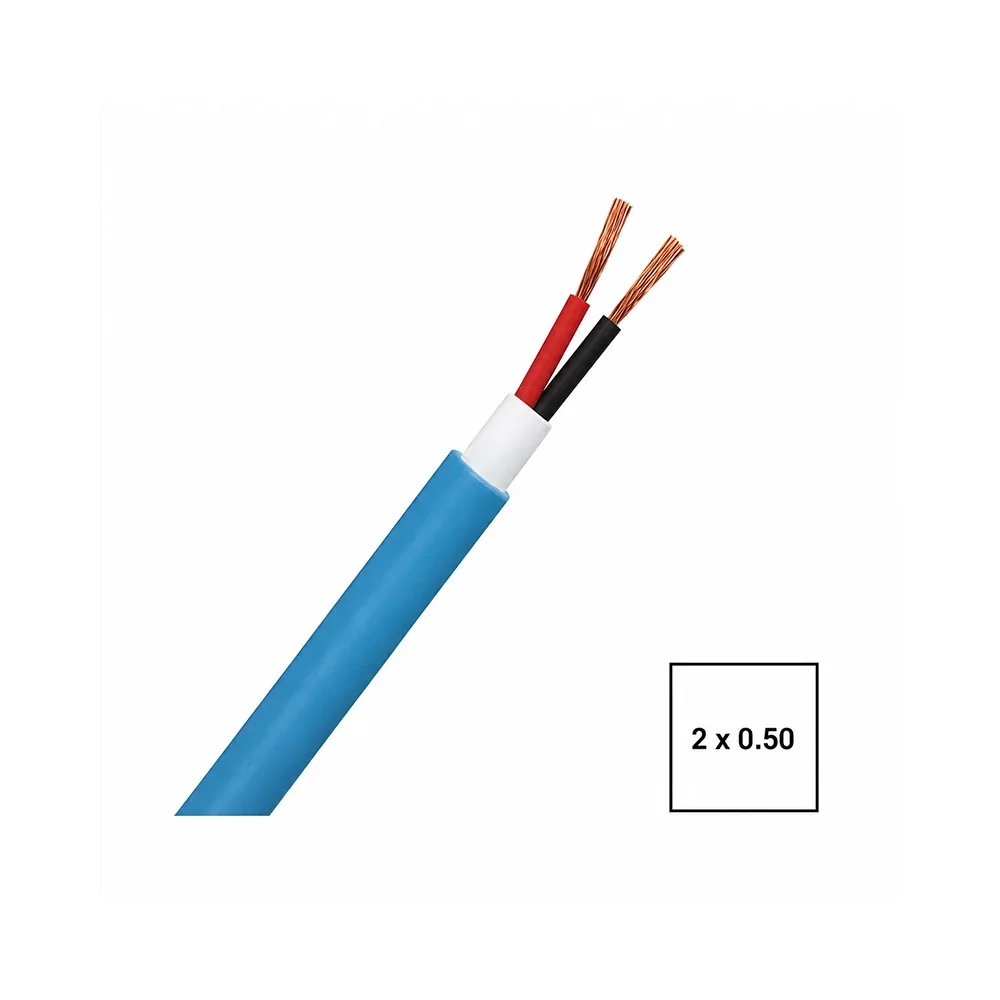

Il cavo automazione cancelli 2×0.50 mm² blu con conduttori rosso e nero è la soluzione bipolare per circuiti di comando e segnale monocanale negli impianti di automazione: contatti di sicurezza NC, costole meccaniche, sensori semplici e piccole alimentazioni a 12/24 V. È composto da 2 conduttori in rame flessibile da 0.50 mm² ciascuno. La guaina esterna è in PVC blu resistente ai raggi UV. È formulata per la posa in ambienti esterni, dove un normale cavo da impianto domestico non garantirebbe la stessa durata.
Quando utilizzare il cavo a 2 fili
Il cavo automazione cancelli a 2 fili rosso/nero è la scelta corretta quando è necessario gestire un solo circuito: tipicamente un contatto di sicurezza (NC, normalmente chiuso) o una piccola alimentazione su brevi distanze. Risulta adatto per dispositivi che richiedono solo due conduttori, consentendo di ottimizzare costi e ingombri rispetto a un cavo multipolare. La codifica colore rosso/nero facilita inoltre il riconoscimento del polo positivo e negativo nelle piccole alimentazioni.
Dal punto di vista commerciale, la sezione bipolare risulta più conveniente del cavo multipolare quando il dispositivo richiede effettivamente un singolo circuito. Quando invece è necessario alimentare e leggere il segnale di una fotocellula ricevente, di una tastiera digitale o di un selettore retroilluminato (alimentazione + segnale nello stesso passaggio), è indispensabile utilizzare il cavo automazione cancelli 4×0.50 mm². La sezione a 4 conduttori integra entrambi i circuiti in un solo cavo.
Applicazioni consigliate
Il cavo automazione cancelli 2×0.50 mm² rosso/nero è destinato ai circuiti monocanale a bassa tensione. Le applicazioni tipiche includono il collegamento di costole di sicurezza meccaniche o resistive, contatti NC verso la centrale di comando e piccole alimentazioni 12/24 V su tratti contenuti. Sono compatibili anche segnali di consenso o blocco provenienti da dispositivi esterni, sensori magnetici di fine corsa e fotocellule trasmittenti (TX) che richiedono la sola alimentazione.
Anche in questo caso il cavo non è idoneo all’alimentazione del motore del cancello. Per il collegamento del motore si raccomandano sezioni superiori: 3×1.5 mm² per motori 24V a basso assorbimento o 3×2.5 mm² per motori 230V. La sezione 0.50 mm² è dimensionata esclusivamente per i circuiti di comando e segnale a basso assorbimento.
Posa e condizioni di esercizio
La guaina in PVC blu del cavo automazione cancelli 2×0.50 è la stessa adottata sulla versione 4×0.50: formulata per resistere ai raggi UV, all’umidità e agli sbalzi termici da -15 °C a +70 °C. Il prodotto è idoneo per posa a vista, in canalina esterna, in tubo corrugato a parete o in cavidotto interrato. Per la posa direttamente interrata senza protezione meccanica è necessario un cavo specifico interrabile (tipo FG16OR). Questo prodotto deve sempre essere protetto in un tubo o cavidotto.
Vendita al metro
Il cavo automazione cancelli 2×0.50 viene fornito al metro. Questo permette di acquistare la lunghezza effettivamente necessaria in funzione della distanza tra centrale di comando e accessori di campo. Per le quantità a matassa intera è possibile richiedere un preventivo dedicato contattando il numero 065033501. La vendita al metro è particolarmente indicata per privati, manutentori e piccole installazioni dove non si giustifica l’acquisto di una bobina completa.
Specifiche tecniche: sezione 2×0.50 mm² con 2 conduttori in rame flessibile (rosso e nero), guaina esterna in PVC blu resistente ai raggi UV, isolamento in PVC. Tensione nominale 300/500 V, campo di temperatura -15 °C / +70 °C, posa interna ed esterna in tubo o canalina. Prodotto destinato a impianti di automazione cancelli 12/24 V per circuiti monocanale di comando e segnale. Per impianti che richiedono alimentazione + segnale nello stesso cavo è disponibile la versione 4×0.50 mm² blu.
Domande frequenti Va bene per le fotocellule del mio cancello?
Dipende dal tipo di fotocellula. Il cavo 2×0.50 mm² rosso/nero è adatto al collegamento delle fotocellule trasmittenti (TX), che richiedono solo l’alimentazione. Può essere utilizzato anche per il solo contatto NC delle fotocellule riceventi (RX) verso la centrale. Per portare alimentazione e segnale di una fotocellula ricevente con un singolo cavo è invece necessario il cavo automazione cancelli 4×0.50 mm².
Posso usarlo per alimentare il motore del cancello?
No. La sezione 0.50 mm² non è adeguata all’alimentazione dei motori del cancello. Per motori 24V a basso assorbimento è necessaria almeno una sezione 3×1.5 mm²; per motori 230V una sezione 3×2.5 mm². L’utilizzo di una sezione 0.50 mm² sul motore comporterebbe surriscaldamento del cavo e caduta di tensione. Il cavo automazione cancelli 2×0.50 è destinato esclusivamente ai circuiti di segnale e ai dispositivi a basso assorbimento.
Resiste al sole e all’esterno?
Sì, la guaina in PVC blu è formulata per resistere ai raggi UV. Il campo di temperatura di esercizio è compreso tra -15 °C e +70 °C, adatto sia ai climi invernali sia alle esposizioni estive. Per massimizzare la durata del prodotto si consiglia comunque la posa in canalina o in tubo corrugato, riducendo l’esposizione diretta agli agenti atmosferici.
Posso interrarlo direttamente nel terreno?
No, non per la posa diretta nel terreno. Per quest’uso è necessario un cavo specifico per interro (ad esempio FG16OR16 o equivalente). Il cavo automazione cancelli 2×0.50 deve essere inserito in un cavidotto in PVC (corrugato per interro), che successivamente verrà interrato. Si tratta della posa standard per impianti di automazione, conforme alle normative e con il vantaggio di permettere la sostituzione futura del cavo senza interventi sulla pavimentazione.
Quanti metri compro per un cancello scorrevole?
La metratura necessaria dipende dalla distanza tra dispositivo (costola, contatto, sensore) e centrale di comando. Per un singolo collegamento si misura la distanza effettiva e si aggiungono 1-2 metri di margine per gli attestamenti nelle scatole di derivazione. Trattandosi di un cavo monocircuito, le lunghezze richieste sono generalmente inferiori rispetto al multipolare 4×0.50. Il servizio tecnico è disponibile al numero 065033501 per assistenza nella stima.
Funziona con tutte le marche di centrali (Came, Nice, BFT, Faac)?
Sì. Si tratta di un cavo generico per bassa tensione di segnale. È compatibile con qualsiasi centrale di comando in quanto si collega a morsetti standard (alimentazione 12/24V e contatti NC/NO). Il prodotto è utilizzato indifferentemente in impianti Came, Nice, BFT, Faac, Beninca, V2 e altre marche commerciali. La sola variabile tra i diversi produttori è la siglatura dei morsetti sulla centrale, mentre la specifica tecnica del cavo rimane invariata.
Perché i conduttori sono rossi e neri?
La codifica cromatica rosso/nero è lo standard internazionale per l’identificazione dei conduttori nei circuiti a bassa tensione: il rosso indica il polo positivo (+) e il nero il polo negativo o di riferimento (- / GND). Questa convenzione facilita il cablaggio nei circuiti di alimentazione 12/24 V. Riduce inoltre il rischio di errori di polarità nei collegamenti di sensori, dispositivi attivi e piccole alimentazioni. Per i contatti puliti (NC/NO) la polarità non è rilevante e i due colori vengono assegnati per convenzione installativa.
Scopri la categoria completa cavi elettrici: cavi per automazione cancelli a 2 e 4 fili. Per impianti che richiedono alimentazione + segnale in singolo cavo è disponibile la versione 4×0.50 mm² blu. Sono inoltre disponibili cavi di alimentazione motore 3×1.5 e 3×2.5 mm², cavi FROR e FG16OR per posa interrata, cavi citofonici e BUS. Per quantitativi a matassa o consulenza tecnica sull’impianto è disponibile il servizio clienti al numero 065033501.
