Description

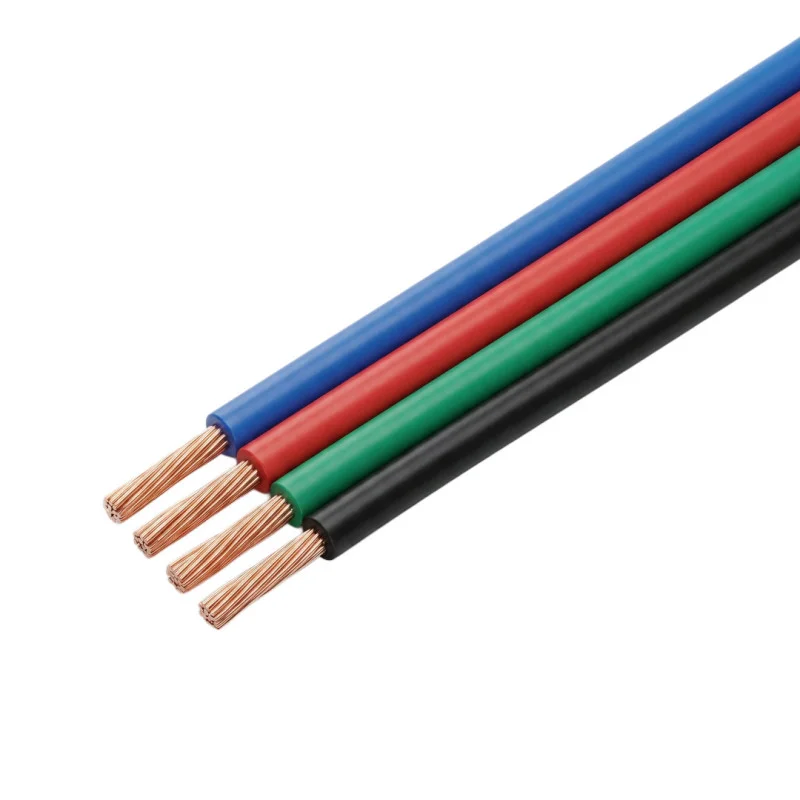

Cavo a quattro fili per il collegamento di strisce LED RGB, controller e alimentatori nelle installazioni di illuminazione a LED. La distinzione dei colori dei singoli fili facilita l’orientamento durante il collegamento dei canali RGB e del filo comune.
Specifiche tecniche
Tipo di prodotto: cavo per strisce LED RGB
Versione: a 4 fili
Numero di conduttori: 4
Sezione del conduttore: 0,33 mm²
Colori dei fili: nero, rosso, blu, verde
Temperatura massima di esercizio: 80 °C
Tensione massima: 300 V
Codice prodotto: AM7957
Unità di vendita: 1 metro
Funzioni e caratteristiche
Quattro fili separati consentono il collegamento di una striscia LED RGB con tre canali di colore e un filo comune.
La codifica a colori dei fili riduce il rischio di scambiare i cavi durante l’installazione.
Il cavo è progettato per il collegamento elettrico delle parti dell’installazione LED.
La vendita al metro permette di scegliere la lunghezza in base all’installazione specifica.
Ideale per
Collegamento di strisce LED RGB a un controller RGB.
Cablaggio tra l’alimentatore e la striscia LED nelle installazioni LED a bassa tensione.
Sostituzione per manutenzione o integrazione del cablaggio per l’illuminazione a LED RGB.
Installazioni in cui è richiesta la distinzione a colori di quattro fili.
Contenuto della confezione
1x Cavo per strisce LED RGB di lunghezza in base alla quantità ordinata
Perché scegliere questo prodotto
Ha quattro fili corrispondenti al collegamento delle strisce LED RGB.
La sezione di 0,33 mm² è indicata direttamente nelle specifiche del prodotto.
La distinzione dei colori nero, rosso, blu e verde facilita l’identificazione dei fili.
I parametri di tensione massima e temperatura di esercizio sono indicati per il prodotto.
Istruzioni per l’installazione e l’uso
Prima del collegamento, verificare la conformità del cablaggio con la documentazione della striscia LED, del controller e dell’alimentatore.
Durante il taglio e la spelatura dei cavi, evitare di danneggiare i fili e l’isolamento.
Eseguire i collegamenti in modo da evitare l’allentamento dei fili, cortocircuiti o surriscaldamenti.
La sezione dei fili deve corrispondere al carico della specifica installazione LED.
Avvertenze di sicurezza
Scollegare sempre l’alimentazione dell’intera installazione prima del montaggio.
Un cablaggio errato può causare cortocircuiti, surriscaldamenti o danni alla striscia LED, al controller o all’alimentatore.
L’installazione in circuiti con tensione superiore alla bassissima tensione di sicurezza deve essere eseguita da personale qualificato.
Non utilizzare il cavo se l’isolamento è danneggiato o in condizioni che superano i parametri elettrici e di temperatura specificati.
