Description

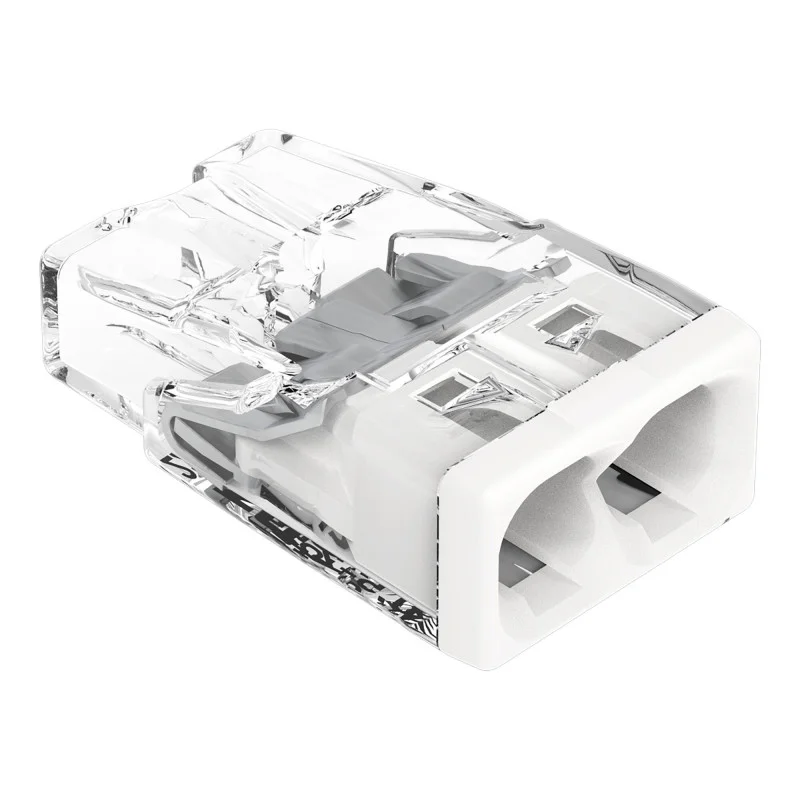

Terminalul de instalare WAGO 2273-202 este utilizat pentru conectarea a doi conductori solizi prin inserare directă în contact. Este destinat utilizării în instalații electrice în locuri unde este necesară o conectare rapidă, compactă și clară a conductorilor fără conexiuni cu șuruburi. Se vinde la bucată.
Specificații tehnice
Model: WAGO 2273-202
Tip tehnologie de conectare: PUSH WIRE
Număr de puncte de conectare: 2
Număr de potențiale: 1
Conceput pentru conductori solizi
Interval secțiune transversală a firului: 0,5 până la 2,5 mm²
Lungimea de dezizolare a firului: 11 mm
Direcția de conectare: laterală
Tensiune nominală: 450 V
Curent nominal: 24 A
Tensiune de supratensiune proiectată: 4 kV
Categorie de supratensiune: II
Nivel de poluare: 2
Temperatura aerului ambiant în timpul funcționării: până la +60 °C
Temperatură de funcționare continuă: 105 °C
Indicarea temperaturii conform EN 60998: T60
Culoarea corpului: transparentă
Culoarea carcasei: alb
Material izolant: policarbonat (PC)
Clasa de inflamabilitate conform UL94: V2
Material de contact: cupru electrolitic
Suprafață de contact: staniu
Materialul arcului de prindere: oțel crom-nichel pentru arcuri (CrNi)
Dimensiuni: 10 x 5,8 x 16,7 mm
Greutate: 0,7g
Funcții și caracteristici
Conexiune conductor fără șuruburi prin inserție directă.
Design compact pentru utilizare în spațiu limitat al cutiei de instalare.
Corpul transparent permite inspecția vizuală a inserției firului.
Terminalul este destinat conectării conductorilor solizi.
Designul permite asamblarea rapidă fără utilizarea uneltelor la conectarea firului.
Ideal pentru
Instalații electrice casnice și industriale.
Conectarea firelor fixe în cutiile de instalații și de joncțiune.
Reparații și modificări ale liniilor fixe.
Instalații în care este necesară o conexiune compactă a doi conductori.
Conținutul pachetului
1 buc. terminale de instalare WAGO 2273-202
De ce să alegeți acest produs?
Număr clar definit de puncte de conectare și interval definit de secțiuni transversale ale conductorilor.
Dimensiuni compacte pentru instalare în spațiu limitat.
Design transparent pentru verificarea introducerii corecte a firului.
Tehnologie PUSH WIRE fără conexiuni cu șurub.
Parametri electrici și de temperatură verificați pentru utilizare în instalație.
Instrucțiuni de instalare și utilizare
Dezizolați firul pe 11 mm înainte de conectare.
Terminalul este proiectat pentru conductori solizi în intervalul de secțiune transversală specificat.
Introduceți firul direct în terminal până se oprește.
Efectuați instalarea numai atunci când alimentarea cu energie electrică este deconectată.
Notificare de siguranță
Produsul este destinat instalațiilor electrice, iar utilizarea necorespunzătoare poate duce la electrocutare sau scurtcircuit.
Efectuați instalarea numai pe firele fără tensiune.
Respectați intervalul prescris de secțiuni transversale și lungimea de dezizolare a firelor.
Nu utilizați un terminal deteriorat sau fire cu izolație deteriorată.
Instalarea în instalații electrice fixe trebuie efectuată de către o persoană calificată.
