Name: Condensateur lectrolytique CMS-Spedizione veloce
SKU: 41774
Availability: InStock

Description

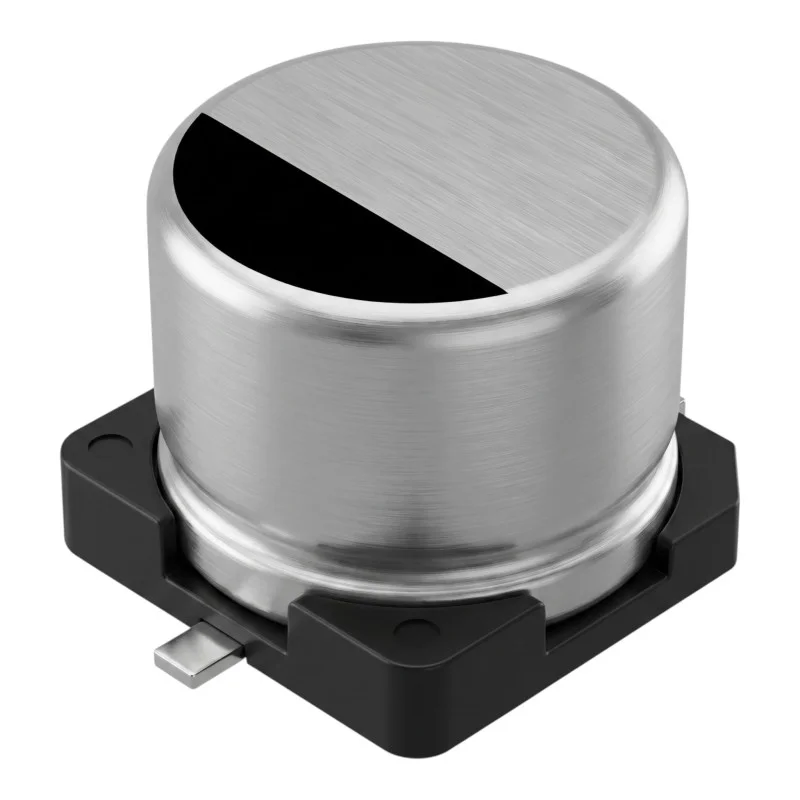

Le condensateur électrolytique en aluminium CMS est un composant électronique passif conçu pour être monté sur des circuits imprimés. Il sert à filtrer, lisser, bloquer ou accumuler une charge électrique dans les circuits électroniques. La gamme comprend plusieurs variantes qui diffèrent par leur capacité, leur tension nominale et les dimensions de leur boîtier.

Spécifications techniques

Type de composant : condensateur électrolytique en aluminium.

Conception : CMS (Composant Monté en Surface).

Construction : condensateur électrolytique polarisé.

Caractéristique : condensateur fixe avec une capacité définie selon la variante.

Variantes : différentes capacités, tensions nominales et dimensions de boîtier.

Application : circuits électroniques à usage général.

Unité de vente : 1 pièce.

Fonctions et caractéristiques

Conçu pour le soudage sur circuit imprimé via la technologie de montage en surface.

Convient aux sections d’alimentation, de filtrage et de signal des appareils électroniques.

La conception polarisée exige le respect strict de la polarité lors du raccordement.

Le choix de la variante doit se faire en fonction de la capacité requise, de la tension nominale et de l’espace disponible sur le PCB.

Idéal pour

La réparation d’appareils électroniques.

Le développement et la conception de circuits électroniques.

Les sections de filtrage et de lissage des circuits d’alimentation.

L’entretien de circuits imprimés équipés de composants CMS.

Le réapprovisionnement en composants électroniques passifs.

Contenu de l’emballage

1 x condensateur électrolytique en aluminium CMS dans la variante sélectionnée.

Pourquoi choisir ce produit

La vente à l’unité (par 1 pièce) permet d’acheter la quantité exacte nécessaire pour l’entretien ou la production.

Le format CMS est parfaitement adapté aux circuits imprimés modernes à montage en surface.

La disponibilité de multiples variantes permet de choisir le composant selon les contraintes électriques et dimensionnelles du circuit.

Le condensateur électrolytique en aluminium est idéal pour les circuits nécessitant un composant capacitif polarisé.

Instructions d’installation et d’utilisation

Avant le montage, vérifiez la capacité, la tension nominale, les dimensions du boîtier et la polarité de la variante choisie.

Soudez le condensateur sur les pastilles CMS correspondantes du circuit imprimé.

Lors de l’installation, respectez la polarité indiquée sur le composant et sur le circuit imprimé.

La tension nominale de la variante sélectionnée ne doit en aucun cas être dépassée.

L’installation nécessite une manipulation experte des composants électroniques et un équipement de soudage adéquat.

Avertissements de sécurité

Une polarité inversée, le dépassement de la tension nominale ou un câblage incorrect peuvent entraîner la destruction du composant, un court-circuit, une surchauffe ou des dommages à l’appareil.

N’installez pas et ne remplacez pas le condensateur lorsque l’appareil est sous tension.

Avant toute manipulation, assurez-vous que les condensateurs du circuit sont complètement déchargés.

L’utilisation dans des circuits à tension dangereuse exige une installation par un professionnel et le respect des normes de sécurité électrique.

Capacité Dimensions du condensateur Tension

1500 µF	10 × 10 mm	2,5 V
220 µF	6,3 × 6,9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5,5 mm	6,3 V
35 µF	4 × 5,5 mm	6,3 V
47 µF	5 × 5,5 mm	6,3 V
100 µF	6,3 × 5,4 mm	6,3 V
220 µF	6,3 × 6 mm	6,3 V
330 µF	6,3 × 7 mm	6,3 V
470 µF	6 × 7 mm	6,3 V
1000 µF	10 × 10 mm	6,3 V
22 µF	6 × 5,4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6,3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10,5 mm	10 V
2,2 µF	4 × 4 mm	16 V
4,7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4,4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6,3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3,3 µF	4 × 5 mm	25 V
4,7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2,2 µF	4 × 5 mm	35 V
3,3 µF	4 × 5 mm	35 V
4,7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6,3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0,1 µF	4 × 5 mm	50 V
0,47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2,2 µF	4 × 5 mm	50 V
3,3 µF	4 × 5 mm	50 V
4,7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6,3 × 7,7 mm	50 V
47 µF	6,3 × 7,7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6,3 × 7,7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
