Description

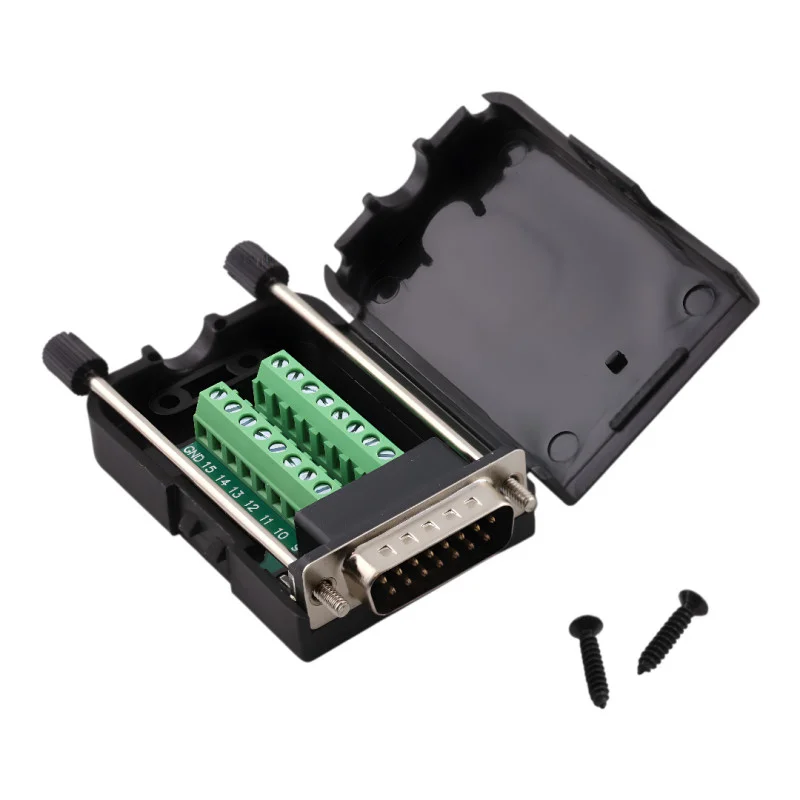

El conector D-SUB DB15 macho con bloque de terminales de tornillo es un práctico adaptador para una conexión rápida y sencilla de cables sin soldadura. Es ideal para intervenciones de servicio, creación de prototipos e instalaciones fijas donde se requiere una fijación fiable del conector y una fácil identificación de los pines individuales.
Especificaciones técnicas
Tipo de conector: D-SUB DB15 macho (enchufe)
Número de pines: 15 (2 filas)
Tipo de conexión de cable: bloque de terminales de tornillo
Paso entre filas de pines: 2,84 mm
Paso de pasador horizontal en una fila: 2,77 mm
Material: conector de metal + cubierta de plástico (ABS)
Fijación de la contrapieza: tornillos roscados (tornillos niveladores)
Estuche: plástico, con cerradura y tornillos.
Dimensiones: 76 × 42 × 20 mm
Funciones y características
Conexión rápida sin soldadura mediante terminales
Los terminales permiten conexiones repetidas y cambios de cableado.
La caja con cerradura protege el bloque de terminales y los cables.
Fijación mecánica fija del conector mediante tornillos.
Adecuado para el enrutamiento claro de cables en instalaciones y cuadros eléctricos.
Ideal para
Tecnología de control y automatización
Aplicaciones industriales y equipos de laboratorio
Fines de servicio y prueba
Prototipado y cableado de señales temporales
Contenido del paquete
D-SUB DB15 macho con bloque de terminales de tornillo en carcasa
Tornillos de montaje para la carcasa
¿Por qué elegir este producto?
Permite la conexión de cables sin soldadura y sin herramientas especiales.
Simplifica el servicio y el diagnóstico gracias a los sencillos cambios de cableado
Diseño mecánicamente estable con fijación por tornillos.
La carcasa cerrada aumenta la protección de los cables conectados
Instrucciones de instalación y funcionamiento
Antes del montaje, verifique la asignación de pines según su aplicación y la documentación del dispositivo.
Pele los cables a la longitud adecuada y apriete firmemente los terminales.
Después de la conexión, verifique que no haya cables que sobresalgan y puedan provocar un cortocircuito.
Fije el conector a la pieza de acoplamiento con tornillos para garantizar un contacto confiable.
Aviso de seguridad
El producto está diseñado para aplicaciones de señal y bajo voltaje; verifique siempre las condiciones eléctricas de su dispositivo antes de usarlo.
Realice la instalación con la energía desconectada y siga los principios de trabajo con dispositivos eléctricos.
