Description
Conectorul D-SUB DE15 (adesea denumit incorect DB15/VGA) permite conexiuni rapide, fără lipire, folosind terminale cu șurub. Este potrivit pentru service, prototipare și conversie a cablajului la o interfață standard cu 15 pini, cu șuruburi de blocare.
Specificații tehnice
Tip conector: D-SUB DE15 (15 pini, 3 rânduri), mascul
Fixare: șuruburi de blocare pe conector
Conexiune prin cablu: bloc terminal cu șurub
Dimensiuni: 76 × 42 × 20 mm
Pasul dintre rândurile de pini: 2,84 mm
Pasul orizontal al pinilor pe rând: 2,77 mm
Material: conector metalic, capac din plastic (ABS)
Funcții și caracteristici
Conversia conectorului DE15 în bloc terminal pentru conectarea ușoară a semnalelor individuale
Asamblare fără lipire, potrivită pentru schimbări repetate ale cablajului
Capacul din ABS protejează terminalele și firele împotriva deteriorării mecanice
Șuruburile de blocare îmbunătățesc stabilitatea mecanică a conexiunii cu contrapartida
Ideal pentru
Instrumente de service și testare pentru dispozitive cu interfață DE15
Prototipizare și cablare în laborator a liniilor de semnal
Conectarea cablurilor la D-SUB fără a fabrica un cablu special
Aplicații industriale și de măsurare care utilizează interfață D-SUB cu 15 pini
Conținutul pachetului

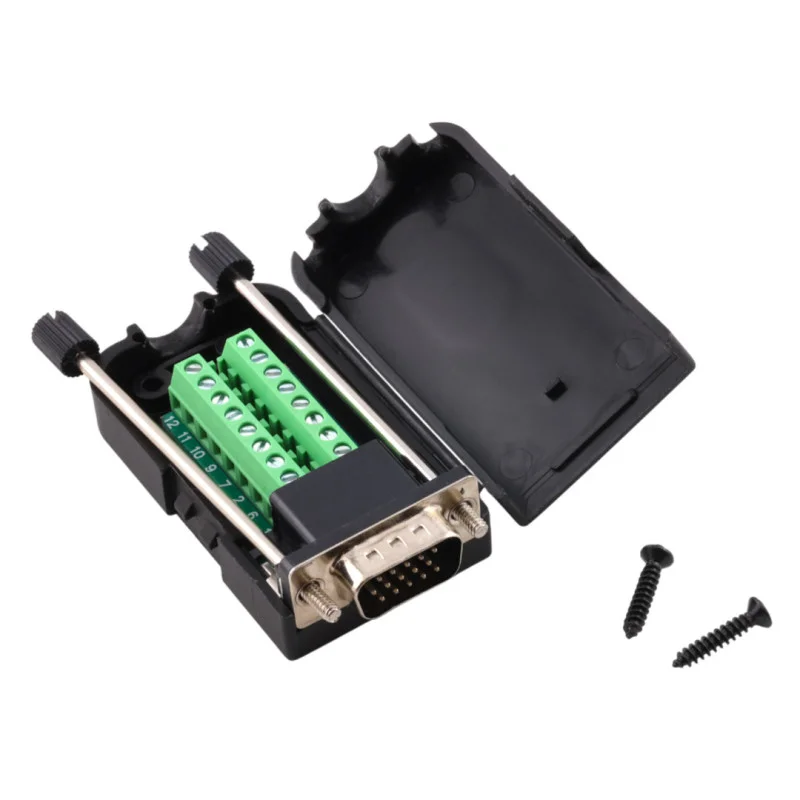

D-SUB DE15 mascul cu bloc terminal în carcasă
De ce să alegeți acest produs?
Design DE15 corect din punct de vedere tehnic (15 pini pe 3 rânduri) pentru compatibilitate cu variantele obișnuite
Cablare rapidă și clară prin borne cu șurub
Dimensiuni compacte și blocare mecanică a conectorului cu șuruburi
Soluție potrivită pentru instalații temporare și permanente fără lipire
Instrucțiuni de instalare și utilizare
Înainte de a conecta firele, slăbiți șuruburile terminalelor, introduceți firul dezizolat și strângeți șurubul cu o forță adecvată.
Vă recomandăm să verificați alocarea pinilor conform aplicației și schemei de cablare a dispozitivului.
După conectarea firelor, închideți capacul și fixați-l cu șuruburile incluse.
Când conectați la piesa de îmbinare, strângeți șuruburile de blocare ale conectorului pentru un contact stabil.
Notificare de siguranță
Produsul este destinat aplicațiilor de semnal și joasă tensiune; nu îl utilizați pentru conectarea directă la tensiunea rețelei electrice.
Înainte de manipulare, deconectați dispozitivul de la sursa de alimentare și evitați scurtcircuitele între borne.
Asigurați o detensionare a cablurilor, astfel încât firele să nu se desprindă în borne.
