Description

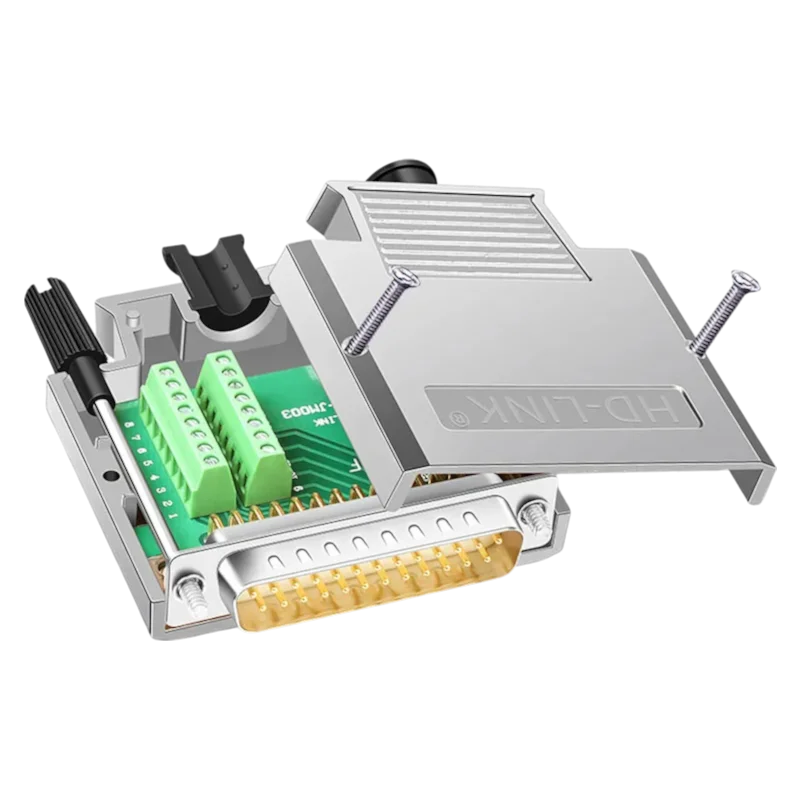

El conector de cable D-SUB DB25 metálico (macho) con tapa roscada está diseñado para la terminación de cables multinúcleo y la creación de una conexión extraíble en aplicaciones con interfaz DB25. El diseño de tornillo/tuerca permite un bloqueo mecánico sólido del conector y un alivio de tensión del cable.
Especificaciones técnicas
Tipo de conector: D-SUB DB25
Diseño: cableado, cuerpo/cubierta de metal
Género: masculino (masculino)
Número de pines: 25
Disposición de los contactos: 2 filas
Montaje de la tapa: atornillado
Bloqueo mecánico en la conexión: tornillos/tuercas
Pasacables: 4 piezas (para diámetros de 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Dimensiones (según la imagen): aprox. 57 mm (ancho), 56 mm (largo), 16 mm (alto)
Funciones y características
Cubierta metálica para mayor resistencia mecánica durante la instalación del cable
El diseño atornillado permite la apertura repetida y la intervención de servicio.
Pasacables intercambiables para adaptar el diámetro del cable y aliviar la tensión básica
Tornillos/tuercas para apretar firmemente el conector a la pieza de acoplamiento y limitar el aflojamiento espontáneo
Ideal para
Producción y reparación de cables con interfaz DB25
Equipos industriales, tecnología de medición y sistemas de control
Cableado de servicio y laboratorio donde se requiere bloqueo mecánico de conectores
Contenido del paquete
1 conector D-SUB DB25 (macho) con tapa metálica atornillada
4 prensaestopas (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2× tornillo
2× nueces
¿Por qué elegir este producto?
Diseño DB25 estándar para compatibilidad con contrapartes comunes
Tapa metálica atornillable adecuada para instalaciones con mayores exigencias de resistencia mecánica
Posibilidad de elegir el casquillo en función del diámetro del cable.
Bloqueo mecánico del conector mediante tornillos/tuercas
Instrucciones de instalación y funcionamiento
Antes de la instalación, seleccione un ojal según el diámetro del cable y colóquelo en la salida de la carcasa.
Acorte los cables a la longitud requerida, conéctelos a los contactos del conector y verifique la secuencia de señal correcta.
Después de la conexión, cierre la tapa, apriete los tornillos y compruebe que el cable no esté sometido a tensión mecánica en la tapa.
Al conectarlo a la pieza de acoplamiento, utilice tornillos/tuercas para asegurar firmemente el conector.
Aviso de seguridad
El producto está diseñado para la conexión de señales y datos; desconecte el dispositivo de la alimentación antes de manipularlo.
Asegúrese de conectar los pines correctamente según la interfaz utilizada para evitar dañar los dispositivos conectados.
Evite cortocircuitos entre conductores y contactos con partes conductoras de la carcasa.
