Description

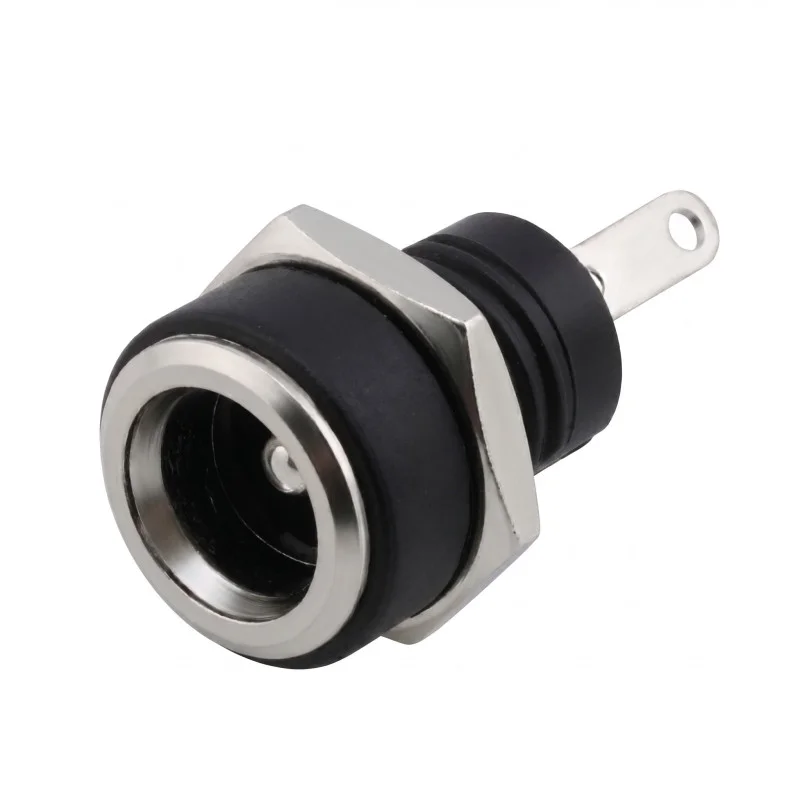

Toma de CC para panel (hembra) para suministrar alimentación de CC a dispositivos mediante un conector estándar de 5,5 × 2,1 mm. Está diseñada para montaje en panel y es adecuada para entradas de alimentación de dispositivos, cajas de distribución, dispositivos de medición y aplicaciones integradas.
Especificaciones técnicas
Tipo de conector: Toma de corriente CC (hembra), montaje en panel
Tamaño del conector: 5,5 × 2,1 mm
Número de modelo: DC-220B
Montaje: roscado, con tuerca para fijación en el panel.
Cuerpo aislante: plástico
Diseño frontal: collar de metal
Temperatura de trabajo: -30 a +70 °C
Resistencia del aislamiento eléctrico: CA 50 V (50 Hz), 1 min
Resistencia de aislamiento: 100 M
Resistencia de contacto: 0,03
Vida mecánica: 5000 ciclos
Funciones y características
Tamaño estándar de 5,5 × 2,1 mm para adaptadores de corriente CC comunes
Diseño de panel para conexión de potencia fija y repetible
La conexión de 3 pines permite variantes de conexión que incluyen un contacto conmutado (según el diseño del conector interno)
Diseño adecuado para soldar cables o montarlos en un conjunto.
Ideal para
Entradas de potencia para dispositivos y módulos electrónicos
Cajas de proyectos y aplicaciones integradas
Accesorios de servicio y prueba
LED y distribución de CC de bajo voltaje dentro del dispositivo
Contenido del paquete
1 × toma de CC de panel de 5,5 × 2,1 mm + tuerca de fijación
¿Por qué elegir este producto?
Dimensionalmente compatible con enchufes de CC estándar de 5,5 × 2,1 mm
El montaje en panel roscado garantiza un montaje mecánico estable
Parámetros adecuados para una fuente de alimentación de CC de bajo voltaje común en electrónica
Instrucciones de instalación y funcionamiento
Antes de realizar el montaje, verifique las dimensiones de la abertura del panel y el espacio disponible para el cuerpo del conector y los pines.
Antes de conectar, identifique los contactos y cualquier función de conmutación del terminal mediante medición o según el diagrama de su aplicación.
Preste atención a la polaridad correcta de la fuente de alimentación y al alivio mecánico de los cables conectados.
Aviso de seguridad
Diseñado para alimentación de corriente continua (CC); no conectar a la tensión de red
Realice la instalación con la alimentación desconectada y verifique que no haya cortocircuitos ni polaridad después de la conexión.
