Description

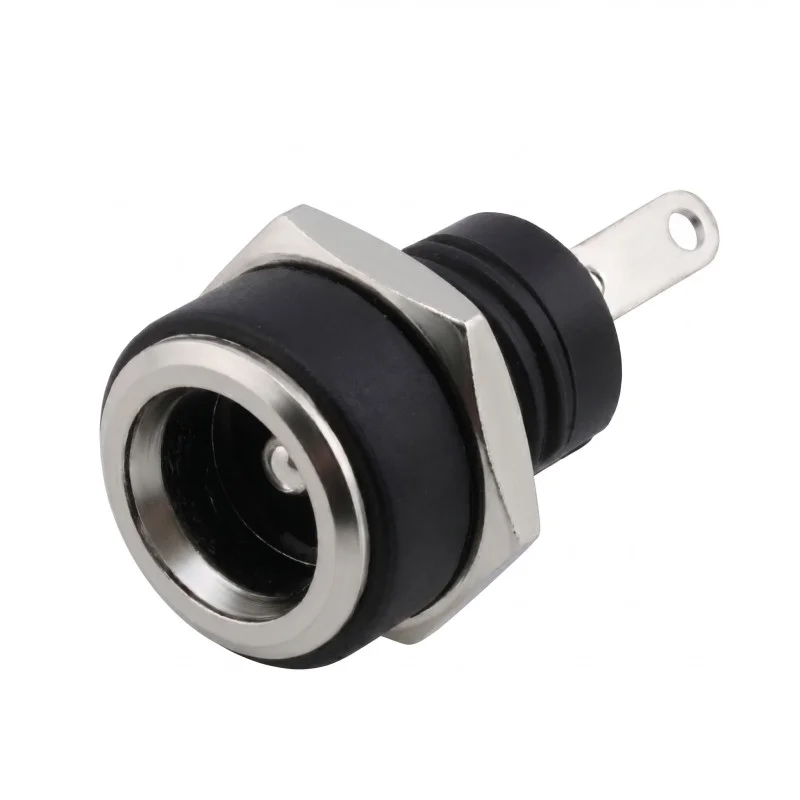

Priză CC pentru panou (mamă) pentru alimentarea cu curent continuu a dispozitivelor prin intermediul unui conector standard de 5,5×2,1 mm. Este destinată montării pe panou și este potrivită pentru intrările de alimentare ale dispozitivelor, cutiilor de distribuție, dispozitivelor de măsurare și aplicațiilor încorporate.
Specificații tehnice
Tip conector: mufă de curent continuu (mamă), montare pe panou
Dimensiunea conectorului: 5,5 × 2,1 mm
Număr model: DC-220B
Montare: filetată, cu piuliță pentru fixare în panou
Corp izolator: plastic
Design frontal: guler metalic
Temperatura de funcționare: -30 până la +70 °C
Rezistența izolației electrice: AC 50 V (50 Hz), 1 min
Rezistență de izolație: 100 M
Rezistență de contact: 0,03
Durată de viață mecanică: 5000 de cicluri
Funcții și caracteristici
Dimensiune standard 5,5 × 2,1 mm pentru adaptoarele de curent continuu obișnuite
Designul panoului pentru conexiune de alimentare fixă și repetabilă
Conexiunea cu 3 pini permite variante de conectare, inclusiv un contact comutat (conform designului intern al conectorului)
Design potrivit pentru lipirea firelor sau montarea într-un ansamblu
Ideal pentru
Intrări de alimentare pentru dispozitive și module electronice
Casete de proiect și aplicații încorporate
Dispozitive de service și testare
Distribuție LED și DC de joasă tensiune în interiorul dispozitivului
Conținutul pachetului
1× priză DC pentru panou 5,5×2,1 mm + piuliță de fixare
De ce să alegeți acest produs?
Compatibil dimensional cu mufele standard de curent continuu de 5,5 × 2,1 mm
Suportul filetat pe panou asigură o montare mecanică stabilă
Parametri adecvați pentru sursele comune de alimentare cu curent continuu de joasă tensiune în electronică
Instrucțiuni de instalare și utilizare
Înainte de montare, verificați dimensiunile deschiderii panoului și spațiul disponibil pentru corpul și pinii conectorului.
Înainte de conectare, identificați contactele și orice funcție de comutare a terminalului prin măsurători sau conform schemei aplicației dumneavoastră.
Acordați atenție polarității corecte a alimentării cu energie electrică și detensionării mecanice a firelor conectate.
Notificare de siguranță
Proiectat pentru curent continuu (CC); nu conectați la tensiunea rețelei electrice
Efectuați instalarea cu alimentarea deconectată și verificați dacă există scurtcircuite și polaritatea după conectare.
