Description
Le connecteur D-SUB DB15 mâle avec bornier à vis est un adaptateur pratique permettant un raccordement rapide et précis des fils sans soudure. Il convient aux interventions de maintenance, au prototypage et aux installations fixes, où une connexion fiable et une identification aisée des broches sont essentielles.
Spécifications techniques
Type de connecteur : D-SUB DB15 mâle (fiche)
Nombre d’épingles : 15 (2 rangées)
Type de connexion des fils : bornier à vis
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Matériau : connecteur métallique + couvercle en plastique (ABS)
Fixation de la contre-pièce : vis filetées (vis de levage)
Boîtier : plastique, verrouillable, avec vis
Dimensions : 76 × 42 × 20 mm
Fonctions et caractéristiques
Connexion rapide sans soudure grâce à des bornes
Les bornes permettent des connexions répétées et des modifications de câblage
Le boîtier verrouillable protège le bornier et les câbles.
Fixation mécanique fixe du connecteur à l’aide de vis
Adapté au passage clair des câbles dans les installations et les tableaux de distribution.
Idéal pour
technologies de contrôle et d’automatisation
applications industrielles et équipements de laboratoire
Services et tests
Prototypage et câblage de signalisation temporaire
Contenu de l’emballage

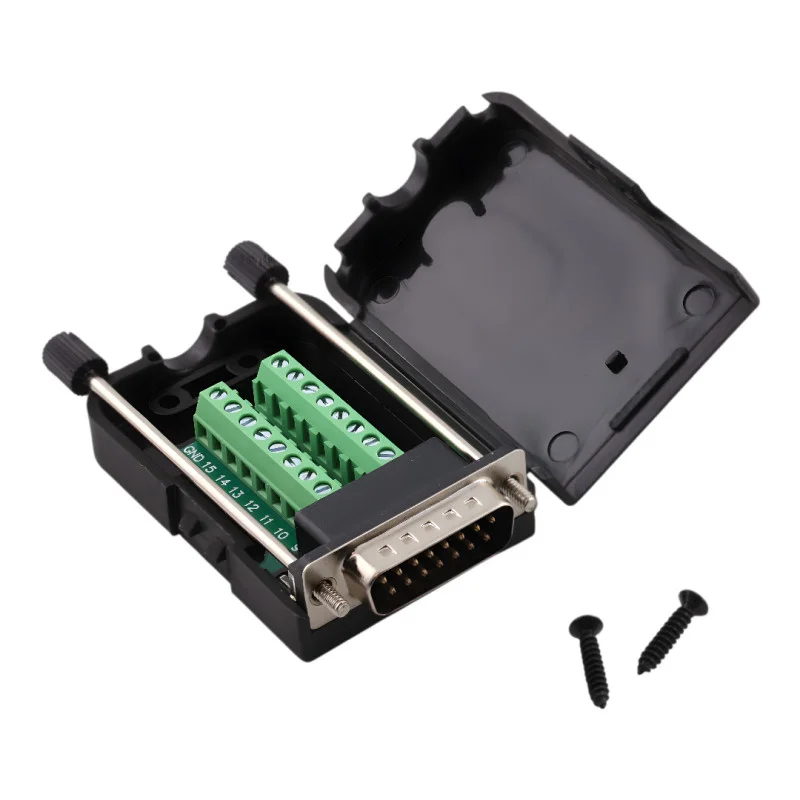

Connecteur D-SUB DB15 mâle avec bornier à vis intégré dans un boîtier.
Vis de fixation pour boîtier
Pourquoi choisir ce produit ?
Permet de connecter des fils sans soudure et sans outils spéciaux
Simplifie l’entretien et le diagnostic grâce à des modifications de câblage faciles.
Conception mécaniquement stable avec fixation par vis
Le boîtier fermé renforce la protection des câbles connectés.
Instructions d’installation et d’utilisation
Avant l’assemblage, vérifiez l’affectation des broches conformément à la documentation de votre application et de votre appareil.
Dénudez les fils à la longueur appropriée et serrez fermement les bornes.
Après le branchement, vérifiez qu’aucun fil ne dépasse et ne risque de provoquer un court-circuit.
Fixez le connecteur à la pièce correspondante à l’aide de vis pour assurer un contact fiable.
Avis de sécurité
Ce produit est destiné aux applications de signalisation et de basse tension ; vérifiez toujours les conditions électriques de votre appareil avant utilisation.
Effectuez l’installation avec l’alimentation électrique coupée et respectez les principes de fonctionnement des appareils électriques.
