Description
Ce connecteur D-SUB DE15 (souvent appelé à tort DB15/VGA) permet des connexions rapides et sans soudure grâce à des bornes à vis. Il convient à la maintenance, au prototypage et à la conversion de câblage vers une interface femelle standard à 15 broches avec écrous de blocage.
Spécifications techniques
Type de connecteur : D-SUB DE15 (HD15), femelle , 3 rangées de contacts
Verrouillage mécanique : écrou intégré (vissé sur la contrepartie)
Dimensions : 76 × 42 × 20 mm
Espacement entre les rangées de broches : 2,84 mm
Espacement horizontal des broches sur une même rangée : 2,77 mm
Matériau : connecteur métallique + couvercle en plastique (ABS)
Connexion des fils : bornier à vis (sans soudure)
Fonctions et caractéristiques
Raccordement rapide des câbles sur DE15 à l’aide de bornes, adapté aux câblages répétés.
Protection mécanique et décharge de traction du câble dans un boîtier en plastique
Verrouillage par vis du connecteur sur la pièce correspondante pour une connexion stable
Désignation : en pratique, vous pouvez rencontrer les noms « DB15 », « VGA », « Canon-9 » ou « Canon9 » ; la désignation techniquement correcte est D-SUB DE15
Idéal pour
Outils de service et de diagnostic avec interface DE15
Prototypage et câblage de laboratoire sans soudure
installations industrielles nécessitant un montage par connecteur à vis
Conversion du câblage en D-SUB DE15 dans les faisceaux de câbles
Contenu de l’emballage

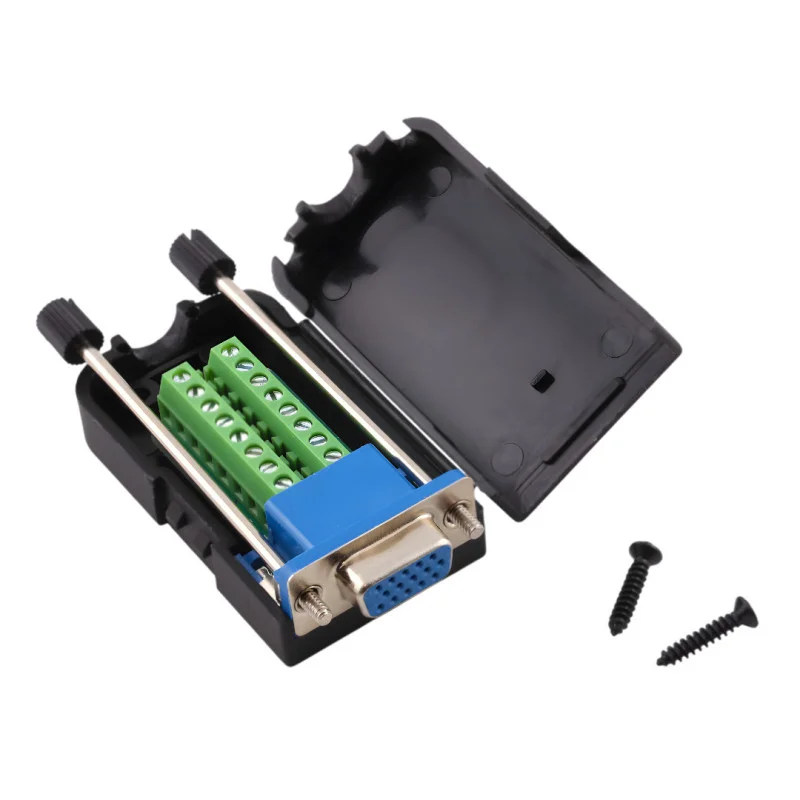

Connecteur D-SUB DE15 femelle avec bornier intégré.
Pourquoi choisir ce produit ?
Permet le raccordement de fils sans soudure grâce à un bornier.
Mécanismes D-SUB standard avec écrous pour un ajustement ferme
Combinaison d’un connecteur métallique et d’un boîtier en ABS pour usage technique général
Solution adaptée pour un montage, un entretien et des tests rapides
Instructions d’installation et d’utilisation
Avant l’assemblage, vérifiez l’affectation des broches conformément à la documentation de votre application et de votre appareil.
Dénudez les fils correctement et serrez les bornes afin qu’elles ne se desserrent pas à cause des vibrations.
Après le branchement, refermez le couvercle et vérifiez que les fils n’entrent pas en contact avec la partie métallique du connecteur en dehors des points désignés.
Avis de sécurité
Ce produit est destiné au raccordement de signaux ; avant utilisation, vérifiez que les valeurs nominales de tension et de courant conviennent à votre application.
Effectuez l’installation avec l’appareil débranché.
