Description

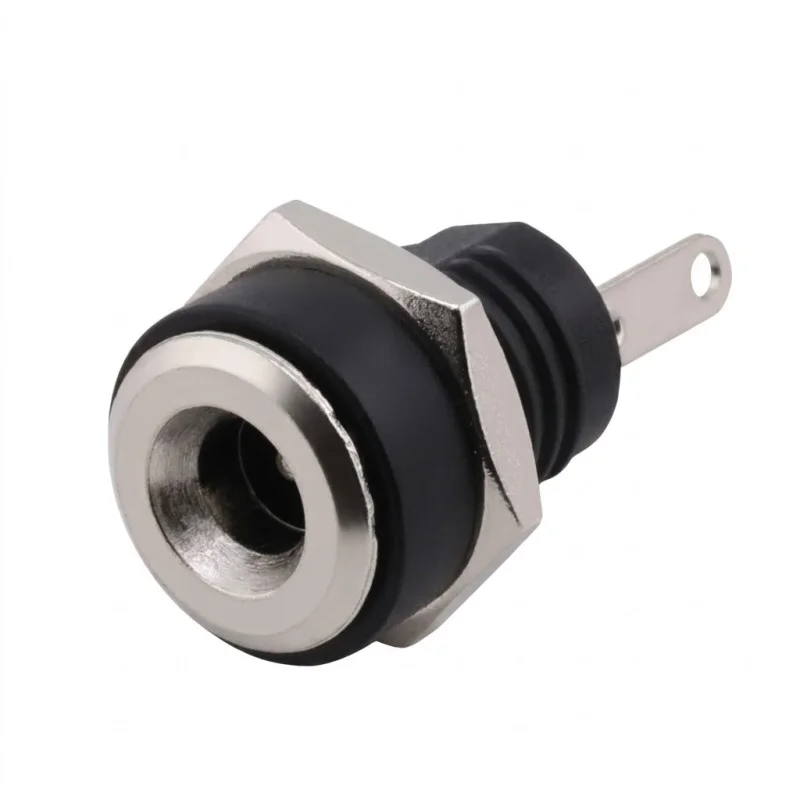

Prise d’alimentation CC pour panneau, destinée à alimenter les appareils en tension continue. Le modèle 3,5 × 1,35 mm est adapté aux adaptateurs secteur compacts et aux applications à faible consommation, nécessitant un montage sur panneau et un raccordement par bornes à souder.
Spécifications techniques
Type de connecteur : prise dalimentation CC (femelle), montage sur panneau
Dimensions du connecteur : 3,5 × 1,35 mm
Numéro de modèle : DC-220B
Tension nominale : 30 V CC
Courant nominal : 0,5 A
Filetage de montage : M8,0 × 0,75
Rigidité diélectrique : CA 50 V (50 Hz), 1 minute
Résistance de contact : 0,03
Résistance d’isolement : 100 M
Durée de vie : 5000 cycles
Température de fonctionnement : -30 °C à +70 °C
Fonctions et caractéristiques
Montage sur panneau avec filetage et écrou pour une fixation mécaniquement stable
Bornes à souder pour connecter les fils ou les câbles à l’intérieur de l’appareil
Conception compacte adaptée aux appareils et aux entrées d’alimentation plus petits.
Idéal pour
Alimentations pour petits appareils électroniques
Électronique DIY, prototypes et réparations
Passe-câbles pour alimentation CC dans les tableaux et armoires basse tension
Contenu de l’emballage
1 prise CC de panneau 3,5 × 1,35 mm + écrou de fixation
Pourquoi choisir ce produit ?
Taille standardisée 3,5 × 1,35 mm pour la compatibilité avec les fiches CC correspondantes
Montage sur panneau avec filetage M8.0 × 0.75 pour montage fixe
Instructions d’installation et d’utilisation
Avant l’installation, vérifiez la taille de la pièce d’accouplement (fiche CC) 3,5 × 1,35 mm et la compatibilité mécanique avec le panneau.
Lors du soudage des bornes, choisissez la procédure et la température de manière à ne pas endommager l’isolant du connecteur.
Après l’installation, vérifiez le serrage de l’écrou et le dispositif anti-traction du câblage.
Avis de sécurité
Ce produit est conçu pour une alimentation en courant continu dans les limites de la tension et du courant nominaux ; le dépassement de ces paramètres peut entraîner une surchauffe ou une panne.
Procédez à l’installation avec l’alimentation électrique débranchée et, après le branchement, vérifiez la polarité et le bon fonctionnement de l’ensemble.
