Description

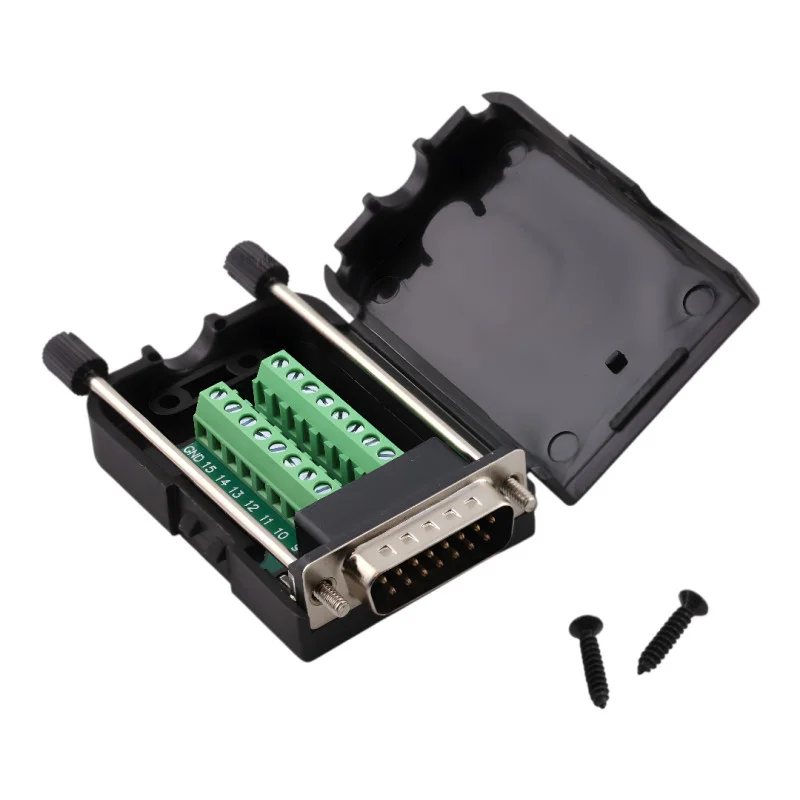

Il connettore D-SUB DB15 maschio con morsettiera a vite è un pratico adattatore per connettori che consente un collegamento rapido e chiaro dei cavi senza necessità di saldatura. È adatto per interventi di manutenzione, prototipazione e installazioni fisse, dove sono richiesti un fissaggio affidabile del connettore e una facile identificazione dei singoli pin.
Specifiche tecniche
Tipo di connettore: D-SUB DB15 maschio (spina)
Numero di pin: 15 (2 file)
Tipo di collegamento dei cavi: morsettiera a vite
Passo tra le file di pin: 2,84 mm
Passo dei perni orizzontali in fila: 2,77 mm
Materiale: connettore in metallo + copertura in plastica (ABS)
Fissaggio del contropezzo: viti filettate (martinetti)
Custodia: plastica, bloccabile, con viti
Dimensioni: 76 × 42 × 20 mm
Funzioni e caratteristiche
Collegamento rapido senza saldatura tramite terminali
I terminali consentono ripetuti collegamenti e modifiche del cablaggio
La custodia bloccabile protegge il morsetto e i fili
Fissaggio meccanico fisso del connettore tramite viti
Adatto per il passaggio trasparente dei cavi in installazioni e quadri elettrici
Ideale per
Tecnologia di controllo e automazione
Applicazioni industriali e apparecchiature di laboratorio
Scopi di servizio e di prova
Prototipazione e cablaggio temporaneo del segnale
Contenuto della confezione
D-SUB DB15 maschio con morsettiera a vite nell’alloggiamento
Viti di montaggio per l’alloggiamento
Perché scegliere questo prodotto?
Permette il collegamento dei fili senza saldatura e senza utensili speciali
Semplifica la manutenzione e la diagnostica grazie a facili modifiche del cablaggio
Design meccanicamente stabile con fissaggio a vite
L’alloggiamento chiuso aumenta la protezione dei cavi collegati
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare l’assegnazione dei pin in base alla documentazione dell’applicazione e del dispositivo.
Spelare i fili alla lunghezza appropriata e serrare saldamente i terminali.
Dopo il collegamento, verificare che non vi siano fili sporgenti che potrebbero causare un cortocircuito.
Fissare il connettore al pezzo di accoppiamento con viti per garantire un contatto affidabile.
Avviso di sicurezza
Il prodotto è destinato ad applicazioni di segnale e bassa tensione; verificare sempre le condizioni elettriche del dispositivo prima dell’uso
Eseguire l’installazione con l’alimentazione scollegata e seguire i principi di lavoro con i dispositivi elettrici.
