Connettore D-SUB DE15 (DB15) 3 file, cavo, maschio con dadi, vite-Spedizione veloce

Description

Il connettore D-SUB tipo DE15 (spesso denominato VGA) con connettore maschio è progettato per la terminazione e la connessione rapida dei cavi senza saldatura. Il design con coperchio in plastica e morsettiera a vite integrata facilita l’assemblaggio in applicazioni di assistenza, prototipazione e produzione di adattatori per cavi.

Specifiche tecniche

Tipo di connettore: D-SUB DE15 (3 file), maschio

Numero di pin: 15

Dimensioni: 66 × 42 × 20 mm

Passo tra le file di pin: 2,84 mm

Passo dei perni orizzontali in fila: 2,77 mm

Materiale: connettore in metallo + copertura in plastica (ABS)

Fissaggio: connettore con dadi filettati (per viti a testa svasata)

Funzioni e caratteristiche

Morsetti a vite per il collegamento dei fili senza saldatura

Copertura protettiva per bloccaggio meccanico e protezione di base del cablaggio

Corpo del connettore schermato in metallo per installazioni D-SUB standard

Adatto alla fabbricazione di adattatori e collegamenti di servizio di linee di segnale

Ideale per

Adattatori per cavi VGA (DE15) e dispositivi di prova

Cablaggio di servizio e di laboratorio dove è richiesto un montaggio rapido

Prototipazione e interconnessione temporanea del segnale tramite interfaccia D-SUB

Applicazioni industriali e di misura che utilizzano connettori D-SUB

Contenuto della confezione

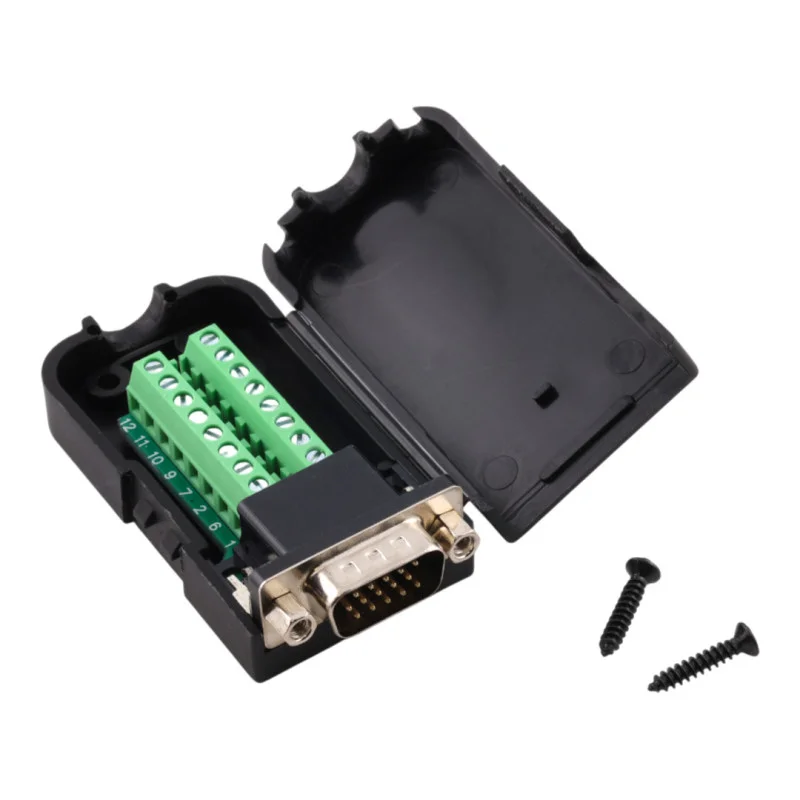

Connettore maschio D-SUB DE15 con morsettiera e coperchio

Perché scegliere questo prodotto?

Progettazione tecnicamente corretta DE15 (3 righe, 15 pin) per interfaccia VGA

L’assemblaggio senza saldatura riduce i tempi di installazione e semplifica la manutenzione

L’alloggiamento in ABS garantisce un design compatto e una protezione meccanica

I dadi filettati consentono il bloccaggio standard nel pezzo di accoppiamento D-SUB

Istruzioni per l’installazione e l’uso

Prima del montaggio, verificare la numerazione dei pin e l’assegnazione dei fili in base all’applicazione.

Spelare i fili fino alla lunghezza appropriata e serrare saldamente i terminali per evitare che si allentino.

Dopo il collegamento, verificare che nessun filo sporgano nello spazio dell’alloggiamento e che non vi sia alcun cortocircuito.

Fissare il connettore nel pezzo di accoppiamento utilizzando i dadi laterali per ridurre al minimo la sollecitazione sui fili.

Avviso di sicurezza

Il prodotto è destinato principalmente ad applicazioni di segnale; prima dell’uso, verificare i parametri elettrici e l’idoneità del cablaggio.

Eseguire l’installazione con l’alimentazione scollegata per evitare danni al dispositivo o cortocircuiti.
