Description

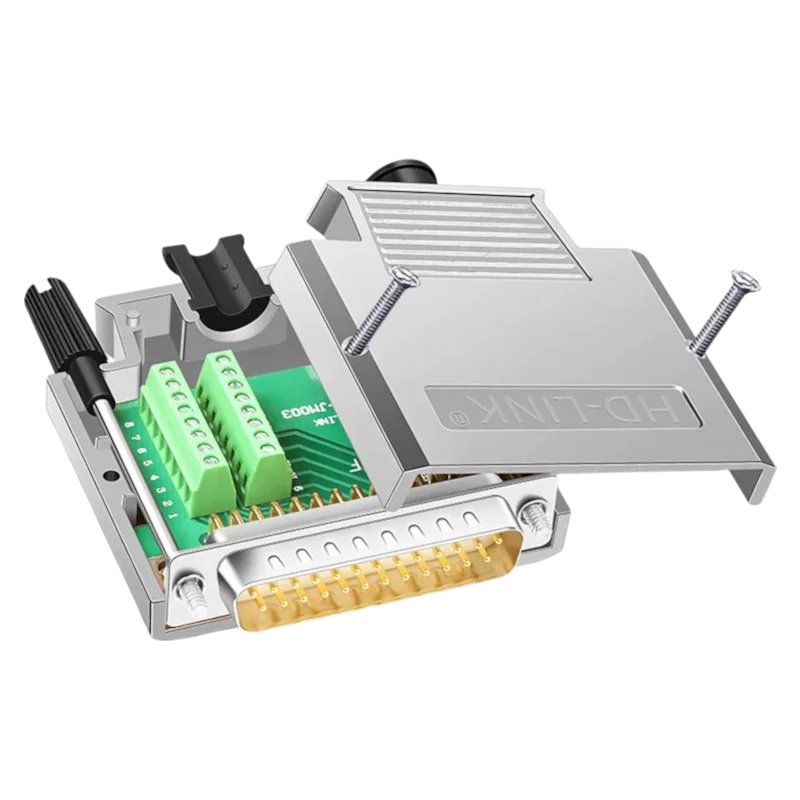

Il connettore per cavo D-SUB DB25 in metallo (maschio) con coperchio a vite è progettato per terminare cavi multipolari e creare una connessione rimovibile in applicazioni con interfaccia DB25. Il design a vite/dado consente un solido bloccaggio meccanico del connettore e un sistema antistrappo del cavo.
Specifiche tecniche
Tipo di connettore: D-SUB DB25
Design: cablato, corpo/copertura in metallo
Genere: maschile (maschio)
Numero di pin: 25
Disposizione dei contatti: 2 file
Montaggio del coperchio: a vite
Bloccaggio meccanico nella connessione: viti/dadi
Passacavi: 4 pezzi (per diametri 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Dimensioni (come da immagine): circa 57 mm (larghezza), 56 mm (lunghezza), 16 mm (altezza)
Funzioni e caratteristiche
Copertura metallica per una maggiore resistenza meccanica durante l’installazione dei cavi
Il design a vite consente ripetuti interventi di apertura e manutenzione
Passacavi intercambiabili per adattare il diametro del cavo e lo scarico della trazione di base
Viti/dadi per il serraggio stretto del connettore al pezzo di accoppiamento e per limitare l’allentamento spontaneo
Ideale per
Produzione e riparazione di cavi con interfaccia DB25
Apparecchiature industriali, tecnologie di misurazione e sistemi di controllo
Cablaggio di servizio e di laboratorio in cui è richiesto il bloccaggio meccanico del connettore
Contenuto della confezione
1× connettore D-SUB DB25 (maschio) con coperchio metallico avvitabile
4× pressacavi (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2× vite
2× noci
Perché scegliere questo prodotto?
Progettazione DB25 standard per la compatibilità con le controparti comuni
Coperchio metallico avvitabile adatto per installazioni con elevate esigenze di resistenza meccanica
Possibilità di scegliere la boccola in base al diametro del cavo
Bloccaggio meccanico del connettore tramite viti/dadi
Istruzioni per l’installazione e l’uso
Prima dell’installazione, selezionare un passacavo in base al diametro del cavo e inserirlo nell’uscita dell’alloggiamento.
Accorciare i fili alla lunghezza desiderata, collegarli ai contatti del connettore e verificare la corretta sequenza dei segnali.
Dopo il collegamento, chiudere il coperchio, stringere le viti e verificare che il cavo non sia sottoposto a sollecitazioni meccaniche nel coperchio.
Durante il collegamento al pezzo di accoppiamento, utilizzare viti/dadi per fissare saldamente il connettore.
Avviso di sicurezza
Il prodotto è destinato alla connessione di segnali e dati; scollegare il dispositivo dall’alimentazione prima di maneggiarlo.
Assicurarsi di collegare correttamente i pin in base all’interfaccia utilizzata per evitare di danneggiare i dispositivi collegati.
Evitare cortocircuiti tra i conduttori e contatti con parti conduttive dell’alloggiamento.
