Description

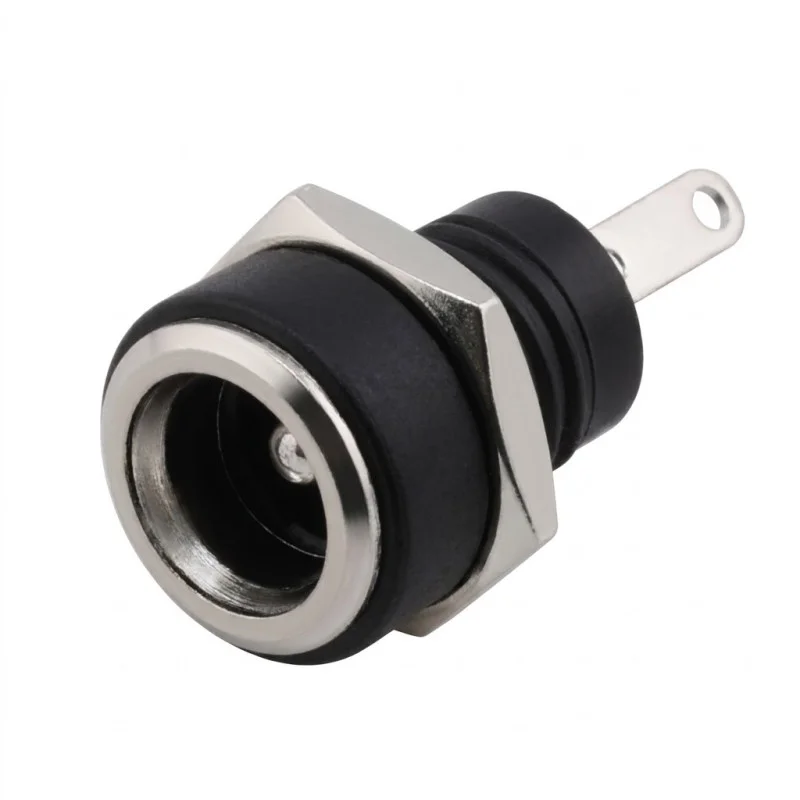

La presa di alimentazione CC da pannello per montaggio passante è progettata per il collegamento dell’alimentazione tramite adattatori CC comuni. La variante da 5,5×2,5 mm è adatta per dispositivi che richiedono un collegamento meccanicamente robusto e ripetibile del cavo di alimentazione tramite un connettore filettato.
Specifiche tecniche
Tipo di connettore: presa jack CC (pannello, montaggio passante)
Dimensioni del connettore: 5,5 × 2,5 mm
Numero di modello: DC-220B
Tensione nominale: 30 V
Corrente nominale: 0,5 A
Resistenza di isolamento: 100 M
Resistenza di contatto: 0,03
Durata: 5000 cicli
Rigidità dielettrica: CA 50 V (50 Hz), 1 min
Temperatura di esercizio: da -30°C a +70°C
Filettatura di montaggio: M8
Collegamento: pin di saldatura
Funzioni e caratteristiche
Montaggio a pannello con filettatura e dado per un’installazione meccanica stabile
Design adatto per il montaggio passante nei pannelli frontali e negli armadi delle apparecchiature
Contatti a saldare per il collegamento diretto dei cavi o l’inserimento nel cablaggio
Progettato per la connessione e la disconnessione ripetute del connettore di alimentazione
Ideale per
Ingressi di alimentazione per dispositivi elettronici con adattatore CC
Strumenti industriali e di laboratorio, unità di controllo e dispositivi di prova
Progetti fai da te ed elettronica personalizzata con connettore per montaggio a pannello
Contenuto della confezione
1× presa CC da pannello 5,5×2,5 mm + dado di fissaggio
Perché scegliere questo prodotto?
Fissaggio meccanico al pannello tramite filettatura M8
Dimensioni standardizzate 5,5×2,5 mm per compatibilità con le spine CC corrispondenti
Istruzioni per l’installazione e l’uso
Prima dell’installazione, verificare le dimensioni dell’apertura nel pannello e la compatibilità con lo spessore del materiale.
Durante la saldatura, utilizzare la temperatura e il tempo di riscaldamento appropriati per evitare di danneggiare gli isolanti del connettore.
Prima della messa in funzione, verificare la polarità del collegamento in base all’alimentazione elettrica e al dispositivo utilizzato.
Avviso di sicurezza
Il prodotto è destinato ad applicazioni CC a bassa tensione; non superare la tensione e la corrente nominali.
Eseguire l’installazione con l’alimentazione scollegata ed evitare cortocircuiti sui terminali di saldatura.
