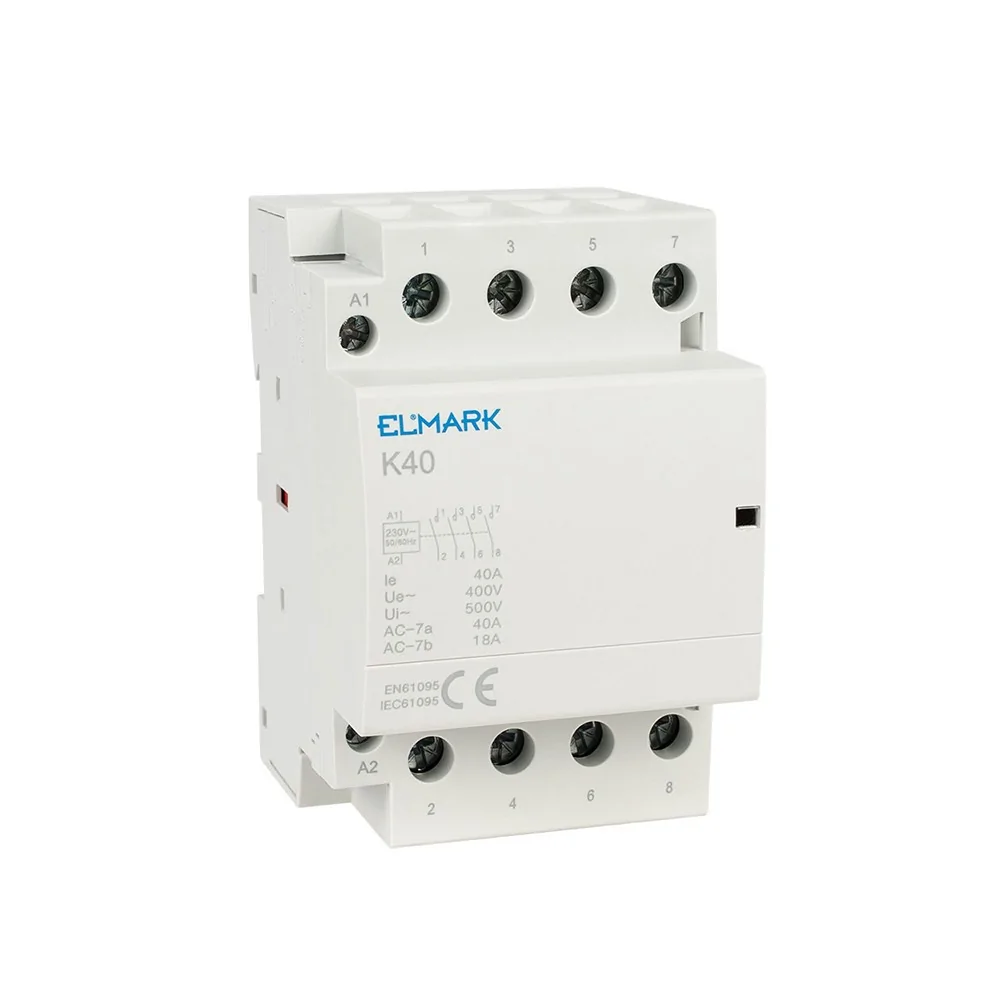

Questo contattore modulare ELMARK 23409 si monta su guida DIN nel quadro elettrico ed è la versione quadripolare 40A per il comando a distanza di carichi trifase di potenza media: pompe trifase industriali, motori trifase di una certa portata, climatizzatori e pompe di calore, riscaldamento elettrico trifase, oppure per comandare contemporaneamente 4 linee monofase distinte di consistente assorbimento.
Il contattore ha due parti: la bobina di comando a 230V, che colleghi a timer, termostato, pressostato, centralina o pulsante, e i quattro contatti di potenza, che aprono e chiudono insieme le 3 fasi più il neutro (oppure 4 linee separate). Quando il dispositivo di comando dà tensione alla bobina, il contattore scatta (senti un piccolo “clack”) e tutte e 4 le linee si chiudono insieme; quando la toglie, si aprono insieme.
A cosa serve un contattore modulare 4x40A
La versione quadripolare 40A è la taglia “media” delle applicazioni trifase: pompe industriali per acqua o liquidi, motori trifase per macchinari di laboratorio o piccola produzione, climatizzatori e pompe di calore con assorbimento sostenuto, ventilazione meccanica controllata centralizzata, riscaldamento elettrico trifase di stanze grandi o capannoni piccoli. Lavorando largo (la regola pratica è restare il 20-30 per cento sotto il limite) copri carichi reali fino a circa 28-32A per fase in continuo.
Domande frequentiPosso usarlo per una pompa di calore o un climatizzatore trifase?
Sì, se l’apparecchio è trifase 400V e l’assorbimento di spunto e di funzionamento rientra nei limiti del contattore. Verifica sempre la corrente massima indicata sulla targhetta della macchina e considera lo spunto del compressore, che può essere temporaneamente più alto della corrente nominale.
La bobina è davvero a 230V anche se il carico è trifase 400V?
Sì. La bobina di comando lavora a 230V (una fase + neutro), indipendentemente dal fatto che i contatti di potenza commutino un carico trifase. È uno dei vantaggi del contattore: separa il circuito di comando da quello di potenza, così puoi pilotarlo con qualsiasi dispositivo standard a 230V.
Posso usarlo con un timer o un termostato?
Sì. Timer modulari, termostati, pressostati, centraline: tutti danno i 230V alla bobina del contattore, che commuta le 4 linee di potenza insieme. La bobina è di tipo induttivo e i dispositivi di comando moderni la pilotano senza problemi.
Per altri amperaggi e configurazioni vai alla categoria Contattori modulari.
L’installazione sull’impianto fisso deve essere eseguita da un installatore abilitato secondo il DM 37/08.
