Description
Le contrôleur PWM est conçu pour la régulation de la vitesse d’un moteur à courant continu alimenté entre 9 et 60 V. Ce module utilise une régulation continue de 0 à 100 % et est équipé d’un affichage numérique indiquant le niveau de régulation sélectionné. Il comprend un potentiomètre avec bouton de réglage et un interrupteur à bascule séparé. Sa conception, avec composants de puissance intégrés et borniers à vis, le rend adapté à une installation dans des équipements et applications techniques utilisant des moteurs à courant continu.
Spécifications techniques
Type de produit : Contrôleur de vitesse pour moteur CC PWM
Conçu pour : moteur à courant continu
Tension de fonctionnement : 9-60 V
Plage de contrôle de la vitesse : 0-100 %
Courant maximal : 60 A
Courant nominal : 35 A à 12 V
Sortie : linéaire sous charge
Affichage : numérique, à trois chiffres
Connexion : bornier à vis pour le moteur et lalimentation
Marquage des bornes : 2 moteurs, pôle négatif, pôle positif
Dimensions du plateau : 100 × 76 mm
Entraxe des trous de fixation dans le sens du côté le plus long : 90 mm
Entraxe des trous de fixation dans le sens du côté le plus court : 65 mm
Dimensions de l’écran : 23 × 14 mm
Diamètre de l’axe du potentiomètre : 6,8 mm
Désignation du modèle sur la base : Contrôleur de vitesse 40A
Fonctions et caractéristiques
Commande électronique de vitesse PWM d’un moteur à courant continu
Affichage numérique du point de consigne de régulation
Commande via potentiomètre externe avec bouton
Interrupteur séparé dans la version câble
Carte équipée de composants d’alimentation avec dissipateurs thermiques
Bornes à vis pour le raccordement fixe de l’alimentation et du moteur
Ce produit nécessite une charge connectée ; il ne doit pas être testé sans charge.
Idéal pour
Commande de vitesse des moteurs à courant continu dans les applications d’atelier et de loisirs
Installation dans les appareils avec variateur CC
Commande de moteurs dans les projets techniques nécessitant un réglage manuel de la puissance
Contenu de l’emballage

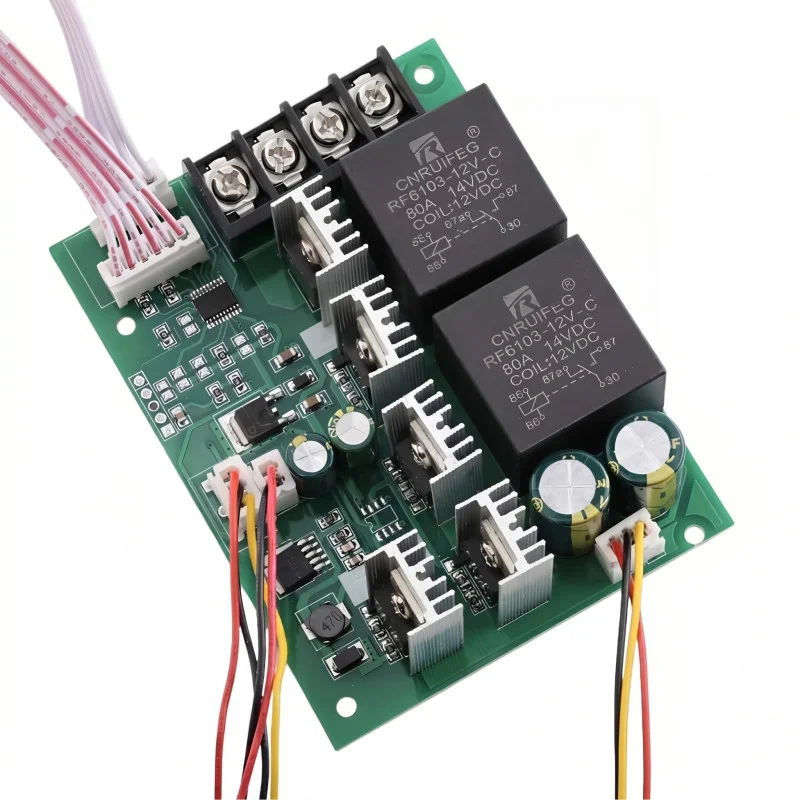

Module de commande PWM sur circuit imprimé
Potentiomètre avec fil de connexion
Bouton de commande
Affichage numérique avec câble de connexion
Interrupteur à bascule avec fils
Pourquoi choisir ce produit ?
Permet la commande de moteurs à courant continu sur une large plage de tensions de fonctionnement
L’affichage numérique simplifie le réglage répété du niveau de contrôle
Les bornes de connexion et les commandes séparées facilitent l’intégration dans un panneau ou une armoire.
Ce dispositif est conçu spécifiquement pour alimenter et contrôler un moteur à courant continu.
Instructions d’installation et d’utilisation
Raccordez le moteur aux deux bornes prévues à cet effet et l’alimentation électrique aux bornes négative et positive.
Respectez la polarité correcte de l’alimentation électrique.
N’utilisez le contrôleur qu’avec une charge connectée.
Lors de l’installation, assurez-vous d’une ventilation suffisante et d’une fixation mécanique adéquate du module.
Pour les charges de courant plus élevées, utilisez des fils appropriés et des bornes fermement serrées.
Avis de sécurité
Un câblage incorrect peut endommager le contrôleur, le moteur ou l’alimentation électrique.
En fonctionnement, il existe un risque d’échauffement des composants et des bornes de puissance.
Un court-circuit au niveau des bornes de sortie ou d’alimentation peut endommager l’appareil et les câbles.
L’installation et le raccordement doivent être effectués avec l’alimentation électrique débranchée.
Ce produit n’est pas conçu pour être branché directement sur le secteur.
Lorsqu’il est intégré à un appareil, il est nécessaire d’assurer une protection contre tout contact avec des pièces sous tension et contre les dommages mécaniques.
