Description

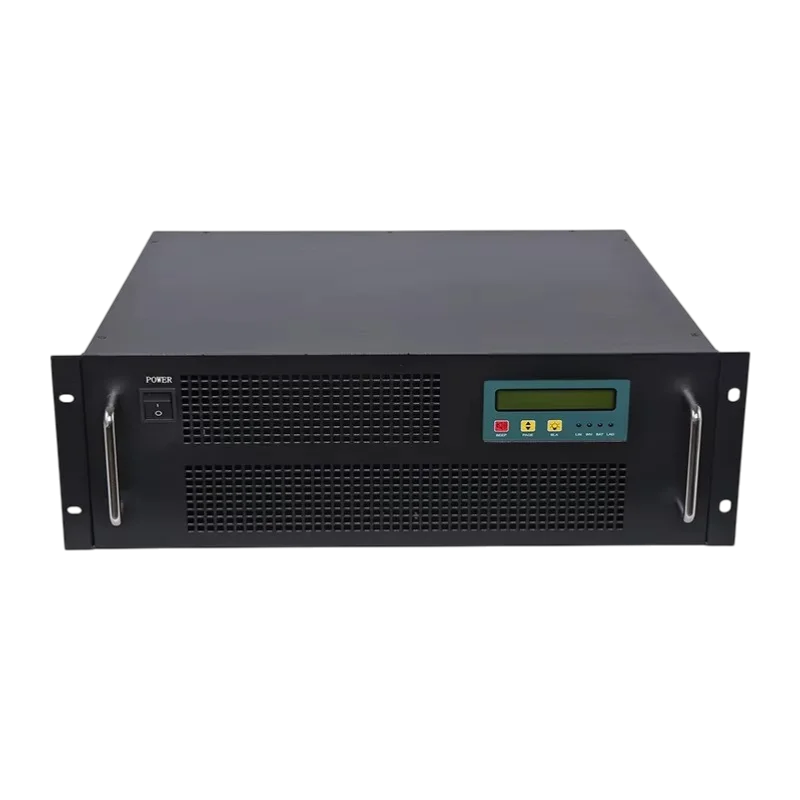

El convertidor de voltaje se utiliza para convertir 48 V CC a 220240 V CA. La versión para rack de 19″ y 4U está diseñada para su instalación en cuadros eléctricos, armarios de tecnología y sistemas de respaldo o de energía donde se requiere un convertidor de potencia centralizado con una interfaz de comunicación RS485.
Especificaciones técnicas
Modelo: IPS-DTA10000-482-4U
Tipo de dispositivo: convertidor de voltaje CC/CA
Tensión de entrada: 48 V CC
Rango de tensión de entrada de funcionamiento: 4058,8 V CC
Rango de tensión de arranque: 42-57 V CC
Entrada de derivación de CA: 230 VCA
Tensión de salida: 230 V CA
Frecuencia de salida: 50 Hz
Forma de la tensión de salida: onda sinusoidal pura
Potencia nominal: 10 kVA
Potencia activa: 8000 W
Diseño: Rack de 19″.
Altura: 4U
Interfaz de comunicación: RS485
Tiempo de conmutación de derivación: hasta 5 ms
Resistencia de aislamiento entre entrada y salida: 1500 VCA durante 1 minuto
Nivel de ruido a una distancia de 1 m: hasta 65 dB
Temperatura de funcionamiento: -20 °C a +50 °C
Humedad de funcionamiento: 0-90%, sin condensación
Altitud máxima de funcionamiento: 2000 m
Eficiencia en modo inversor con una carga resistiva del 80%: al menos 85%.
Funciones de protección: protección contra subtensión y sobretensión de entrada, protección contra sobrecarga y cortocircuito de salida.
Capacidad de sobrecarga: 100-120% durante 60 s
Capacidad de sobrecarga: 121-150% durante 10 s
Funciones y características
Convierte un voltaje de CC de 48 V en voltaje de red de CA para alimentar los dispositivos conectados.
El diseño del rack de 19 pulgadas permite la instalación en armarios y cuadros de distribución estandarizados.
La salida con onda sinusoidal pura está diseñada para alimentar dispositivos sensibles a la calidad de la tensión de alimentación.
La interfaz RS485 integrada permite la conexión a un sistema de control o monitorización de nivel superior.
La función de derivación con un tiempo de conmutación corto permite el funcionamiento en aplicaciones donde la continuidad del suministro eléctrico es importante.
El diseño está pensado para aplicaciones de potencia con un bus de alimentación de 48 V CC.
Ideal para
Sistemas de alimentación de respaldo con bloques de baterías de 48 V.
Instalaciones de telecomunicaciones y datos en rack de 19″.
Cuadros de distribución industriales y tecnológicos.
Sistemas de alimentación que requieren conversión de 48 V CC a 220240 V CA.
Fuente de alimentación central para dispositivos en montajes en bastidor.
Contenido del paquete
Convertidor de voltaje de 48 V CC / 220240 V CA en formato 4U de 19 pulgadas.
¿Por qué elegir este producto?
Combina una potencia de 10 kVA / 8000 W con un diseño de rack de 19 pulgadas.
Admite la comunicación a través de RS485 para su integración en sistemas técnicos.
La señal de salida de onda sinusoidal pura indicada es adecuada para una amplia gama de cargas de corriente alterna.
Las funciones de protección enumeradas abordan la sobretensión, la subtensión, la sobrecarga y el cortocircuito.
Los parámetros de funcionamiento incluyen un rango de temperaturas y humedad aplicable a nivel industrial, sin condensación.
Instrucciones de instalación y funcionamiento
La instalación debe realizarse en un rack de 19 pulgadas u otra estructura con capacidad de carga adecuada y que garantice la disipación del calor.
Es necesario respetar la polaridad y el dimensionamiento correctos de la fuente de alimentación de 48 V CC.
La conexión de corriente alterna debe cumplir con las normativas eléctricas locales.
Conecte la interfaz de comunicación RS485 únicamente con dispositivos compatibles y con un cableado correctamente instalado.
Utilice el dispositivo en un entorno libre de condensación de humedad y dentro del rango de temperatura prescrito.
Aviso de seguridad
El dispositivo funciona con voltajes de entrada y salida peligrosos. Existe riesgo de descarga eléctrica, cortocircuito y daños a los dispositivos conectados.
La instalación, conexión y puesta en marcha deben ser realizadas por una persona con la cualificación eléctrica adecuada.
Antes de cualquier intervención, desconecte la alimentación de CC y CA y verifique que no haya voltaje.
Una conexión de polaridad incorrecta en la entrada de CC o una conexión incorrecta de la salida de CA pueden dañar el dispositivo.
No cubra los orificios de ventilación y no instale el dispositivo en una zona sin suficiente refrigeración.
No utilice el dispositivo en un entorno con condensación, agua o polvo conductor.
