Description

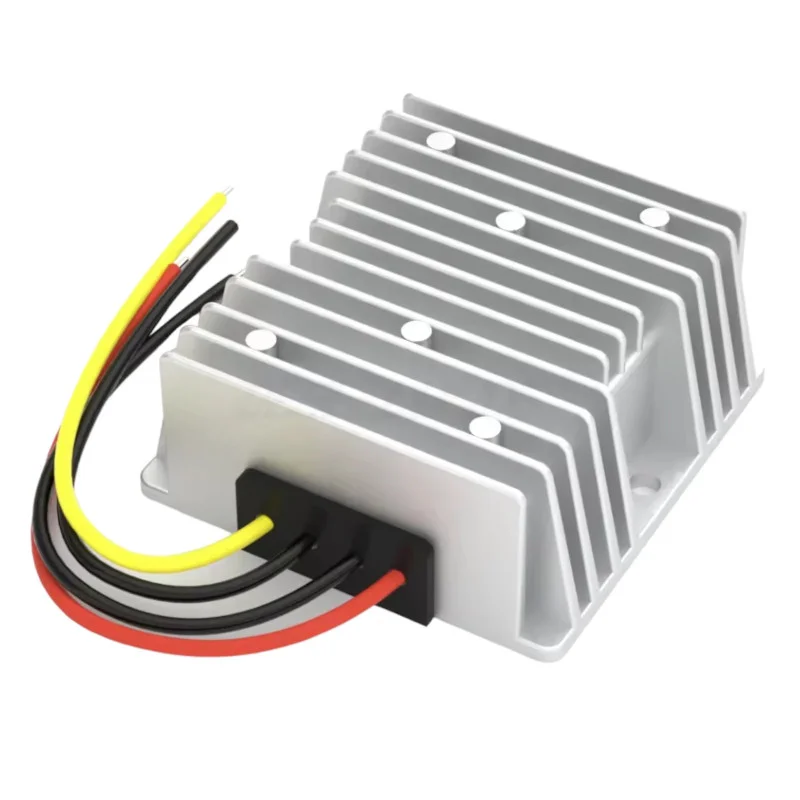

Le convertisseur de tension DC-DC NP-DTD1224S303 sert à convertir une tension d’entrée continue allant de 10 à 25 V DC en une tension de sortie de 30 V DC. Il est conçu pour alimenter des appareils à courant continu nécessitant une tension stabilisée de 30 V DC et un courant jusqu’à 3 A, dans des conditions de fonctionnement et de câblage appropriées.
Spécifications techniques
Type de produit : Convertisseur de tension DC-DC
Modèle : NP-DTD1224S303
Tension d’entrée : 10-25 V DC
Tension de sortie : 30 V DC
Courant de sortie : 3 A
Puissance de sortie : 90 W
Certifications : CE, RoHS
Indice de protection : IP68
Dimensions : 74x74x32 mm
Poids : 250 g
Fonctions et caractéristiques
Conversion d’une tension continue d’un niveau d’entrée inférieur vers une sortie de 30 V DC.
Conçu pour une utilisation dans des circuits électriques et électroniques à alimentation continue.
Idéal pour les systèmes où la tension d’entrée disponible est de 10-25 V DC et où la charge nécessite 30 V DC.
Pour un fonctionnement correct, il est impératif de respecter la polarité d’entrée et de sortie.
Idéal pour
Les systèmes d’alimentation avec une entrée continue comprise entre 10 et 25 V DC.
Les projets électroniques nécessitant une tension de sortie de 30 V DC.
Les applications de maintenance et de développement nécessitant une conversion de tension continue.
L’intégration dans des équipements après vérification des exigences électriques de la charge connectée.
Contenu de l’emballage
1x Convertisseur de tension DC-DC NP-DTD1224S303
Pourquoi choisir ce produit
Plage d’entrée de 10-25 V DC et sortie de 30 V DC.
Le courant de sortie de 3 A permet d’alimenter une charge correspondant à ces valeurs.
La désignation du modèle NP-DTD1224S303 permet une identification claire du convertisseur lors de la conception ou de la maintenance du circuit.
Convient aux applications où une source directe de 30 V DC n’est pas disponible.
Instructions d’installation et d’utilisation
Avant le branchement, vérifiez que la tension d’entrée ne dépasse pas la plage de 10-25 V DC.
La charge connectée doit correspondre aux valeurs de sortie de 30 V DC et 3 A.
Respectez la polarité correcte des connexions d’entrée et de sortie.
Installez le convertisseur de manière à éviter tout court-circuit, dommage mécanique ou contact avec des objets conducteurs.
Nécessite une installation professionnelle par une personne ayant des connaissances en circuits d’alimentation à courant continu.
Avertissements de sécurité
Un câblage incorrect peut endommager le convertisseur, la charge connectée ou la source d’alimentation.
En cas de surcharge, de court-circuit ou de refroidissement insuffisant, il y a un risque de surchauffe.
N’utilisez pas le convertisseur en dehors de la plage d’entrée spécifiée de 10-25 V DC.
Avant toute manipulation, débranchez l’alimentation et vérifiez l’absence de tension sur les bornes ou les fils.
Le produit n’est pas destiné à être connecté directement à la tension du secteur.
