Description

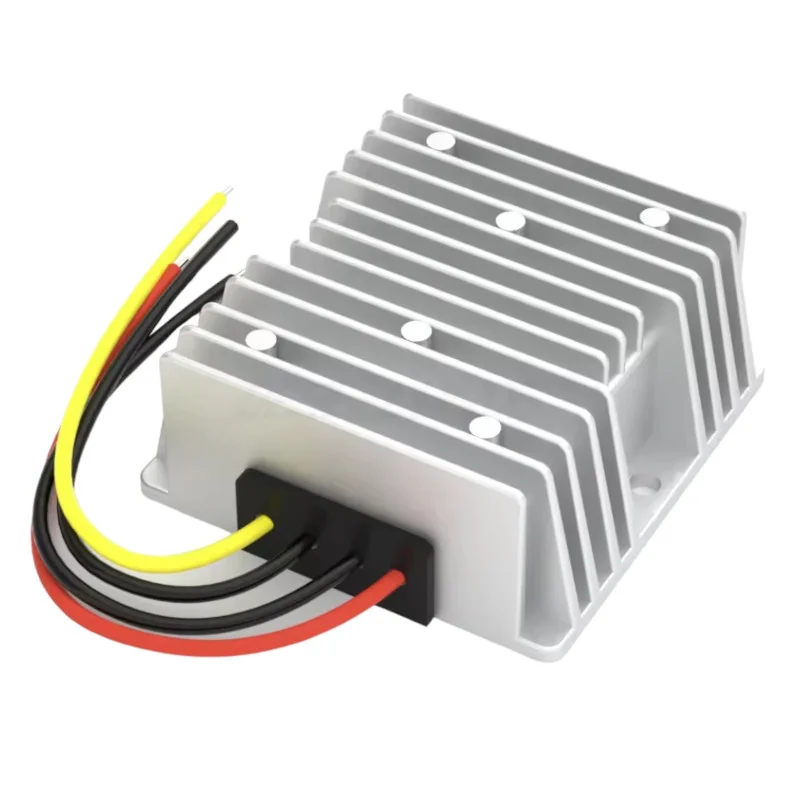

Le convertisseur de tension DC-DC sert à la conversion de la tension d’entrée continue de 12/24 V DC en une tension de sortie stabilisée de 5 V DC. Il est destiné à l’alimentation d’équipements nécessitant une basse tension continue et un courant de sortie plus élevé, par exemple dans les applications automobiles, de service, industrielles ou d’installation.
Spécifications techniques
Type de produit : Convertisseur de tension DC-DC
Tension d’entrée : 12/24 V DC (10-30V DC)
Tension de sortie : 5 V DC
Courant de sortie : 20 A
Puissance de sortie : 100 W
Indice de protection : IP68
Dimensions : 74 x 74 x 32 mm
Poids : 250 g
Certification : CE, RoHS
Fonctions et caractéristiques
Conversion de la tension continue de 12/24 V DC vers une sortie de 5 V DC.
Destiné à une utilisation dans des équipements électriques et électroniques avec alimentation continue.
Conception dans un boîtier fermé avec des fils pour la connexion de l’entrée et de la sortie.
L’indice de protection IP68 permet une utilisation dans des environnements avec des exigences accrues en matière de protection contre la poussière et l’eau.
La puissance de sortie de 100 W est donnée par la tension de sortie de 5 V DC et le courant de sortie de 20 A.
Idéal pour
L’alimentation d’équipements 5V DC à partir d’un système d’alimentation continu de 12/24 V DC.
Les installations électriques automobiles et de bord avec tension continue.
Les applications de service et de développement où une conversion vers une tension stabilisée de 5 V DC est nécessaire.
Les projets électroniques avec une exigence de courant de sortie plus élevé à une tension de 5 V DC.
Contenu de l’emballage
1x Convertisseur de tension DC-DC 12/24 V DC à 5 V DC, 20 A
Pourquoi choisir ce produit
La tension d’entrée de 12/24 V DC correspond aux systèmes d’alimentation continus courants.
La sortie de 5 V DC et 20 A permet l’alimentation d’équipements avec une exigence de consommation de courant plus élevée.
La conception fermée avec indice de protection IP68 est adaptée aux installations avec des exigences plus élevées en matière de résistance du boîtier.
La puissance de sortie de 100 W est basée sur le calcul vérifiable de 5 V x 20 A.
Instructions d’installation et de fonctionnement
Avant la connexion, vérifiez que la tension d’entrée correspond à la valeur de 12/24 V DC.
La charge connectée ne doit pas dépasser les valeurs de sortie de 5 V DC et 20 A.
Respectez la polarité correcte des connexions d’entrée et de sortie.
Pour un courant de 20 A, utilisez des fils et des bornes correspondant à la charge de courant.
Installez le convertisseur de manière à éviter tout court-circuit, dommage mécanique ou contact avec des objets conducteurs.
L’installation doit être effectuée par une personne ayant des connaissances dans le travail avec des circuits d’alimentation continus.
Avertissements de sécurité
Une connexion incorrecte entraîne des dommages au convertisseur, à la charge connectée ou à la source d’alimentation.
En cas de surcharge, de court-circuit ou de refroidissement insuffisant, il y a un risque de surchauffe.
Ne connectez pas le convertisseur en dehors de la tension d’entrée indiquée de 12/24 V DC.
Avant toute manipulation, déconnectez l’alimentation et vérifiez l’absence de tension sur les fils.
Le produit n’est pas destiné à une connexion directe à la tension du réseau.
