Description

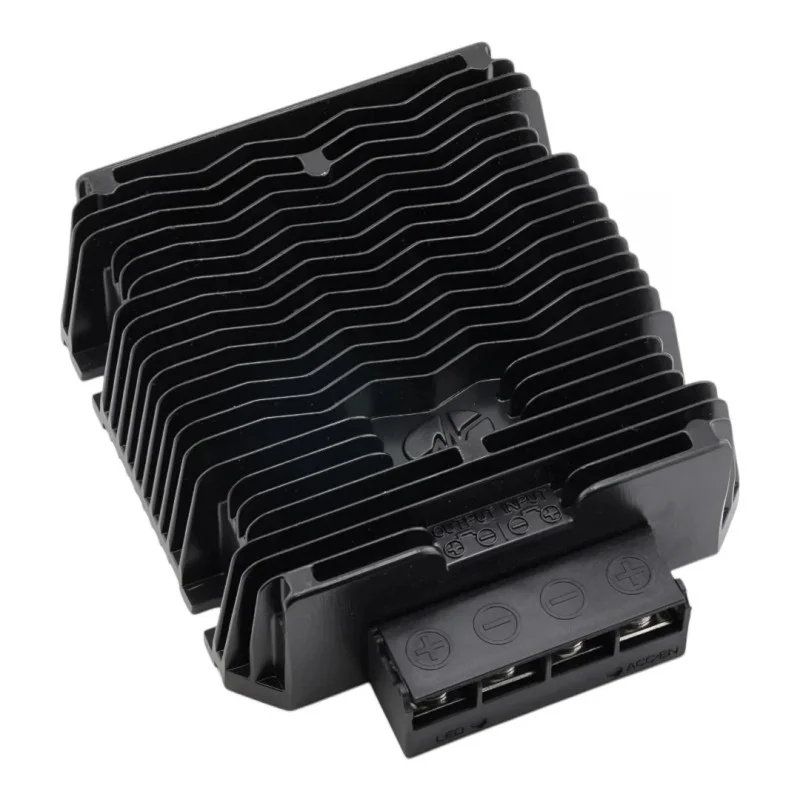

Convertitore di potenza CC/CC per la conversione di una tensione di ingresso CC da 1044 V CC a una tensione CC stabilizzata di 24 V CC. È progettato per alimentare dispositivi e sistemi che richiedono un’elevata corrente di uscita fino a 30 A. Il prodotto è adatto per l’uso in applicazioni industriali, tecnologie di trasporto, sistemi energetici e altre installazioni con alimentazione CC.
Specifiche tecniche
Tipo di dispositivo: convertitore CC/CC non isolato
Tensione di ingresso: 10-44 V CC
Tensione di uscita: 24 V CC
Corrente di uscita massima: 30 A
Potenza massima in uscita: 720 W
Efficienza: fino al 95,3%
Dimensioni: 140 × 120 × 42,5 mm
Intervallo di temperatura ambiente di funzionamento: da -40 a +55 °C
Intervallo di temperatura della superficie dell’alloggiamento: da -40 a +80 °C
Temperatura di conservazione: da -55 a +100 °C
Umidità di esercizio: 5-95% senza condensa
Tensione di ingresso massima: 45 V CC
Spegnimento per sottotensione in ingresso: 810 V
Recupero da sottotensione: 1011 V
Corrente di ingresso massima: 78 A a 10 V e a pieno carico
Corrente a vuoto: 150180 mA a 12 V
Precisione della tensione di uscita: ±2%
Regolazione della tensione: ±2%
Regolazione al variare del carico: ±2%
Protezione da sovracorrente in uscita: 2931 A
Ondulazione e rumore in uscita: 201400 mVpp
Tempo di salita della tensione di uscita: 515600 ms
Ritardo di avvio: 1,2-3 ms
Protezione contro il surriscaldamento: attivazione a una temperatura dell’involucro di 98 °C
Protezione da cortocircuito: sì, modalità singhiozzo
Frequenza di commutazione: 130 ±10 kHz
Classe di protezione indicata nell’input: IP68
Peso: fino a 1,2 kg
Funzioni e caratteristiche
Rettifica sincrona per una maggiore efficienza.
Connessione non isolata tra ingresso e uscita.
Potenza di uscita completamente caricabile su tutta la gamma di corrente nominale.
Protezione integrata contro sottotensione, sovraccarico, cortocircuito e surriscaldamento.
Ripresa automatica del funzionamento dopo l’eliminazione della condizione di guasto.
Raffreddamento naturale senza ventola.
Fusibile di ingresso integrato da 120 A.
Funzione opzionale di accensione/spegnimento remoto tramite ingresso EN.
Progettato per funzionare in condizioni più impegnative.
Ideale per
Alimentazione di dispositivi a 24 V da sistemi integrati e a batteria con tensione da 10 a 44 V CC.
Sistemi di distribuzione CC industriali.
Attrezzature per il trasporto, veicoli, carrelli elevatori e golf cart.
Navi e installazioni mobili.
Applicazioni nel settore delle telecomunicazioni e dell’energia.
Alimentatore per sistemi elettromeccanici e a LED con parametri adeguati.
Contenuto della confezione
Convertitore CC/CC da 1044 V CC a 24 V CC
Perché scegliere questo prodotto?
L’ampio intervallo di tensione di ingresso consente l’utilizzo in diversi sistemi a corrente continua.
L’uscita a 24 V CC con una corrente fino a 30 A è adatta per alimentare dispositivi che richiedono maggiore potenza.
Le funzioni di protezione integrate riducono il rischio di danni in caso di guasto o di condizioni operative non corrette.
Il design non isolato è adatto laddove non sia richiesto l’isolamento galvanico.
Le dimensioni compatte facilitano l’integrazione in assemblaggi tecnici e quadri di distribuzione.
Istruzioni di installazione e funzionamento
Durante l’installazione, è necessario rispettare la corretta polarità dell’ingresso e dell’uscita.
Si consiglia di utilizzare un filo di sezione 4 AWG per il collegamento in ingresso e di sezione 12 AWG per il collegamento in uscita.
Per cablaggi più lunghi, è necessario tenere conto della caduta di tensione sulla linea e selezionare la sezione del filo appropriata.
Il produttore raccomanda di utilizzare cavi più lunghi sul lato con la corrente più bassa, in questo caso sul lato di ingresso.
Per un funzionamento affidabile, è necessario garantire una dissipazione del calore sufficiente e uno spazio adeguato per il raffreddamento.
Le condizioni di temperatura dell’impianto devono corrispondere ai limiti di funzionamento del dispositivo.
Avviso di sicurezza
Il dispositivo è un convertitore di potenza elettrica e richiede un’installazione professionale.
Il prodotto non è isolato galvanicamente, l’ingresso e l’uscita non sono isolati. Questa caratteristica deve essere tenuta in considerazione durante la progettazione del collegamento.
Un cablaggio errato può causare cortocircuiti, surriscaldamento, danni alle apparecchiature collegate o danni all’inverter.
Quando si opera con correnti elevate, è necessario utilizzare conduttori con una sezione adeguata e connessioni meccaniche dei terminali affidabili.
Non coprire la superficie dell’inverter né installarlo in un’area priva di dissipazione del calore.
Scollegare sempre l’alimentazione prima di effettuare montaggio, manutenzione o modifiche al cablaggio.
