Description

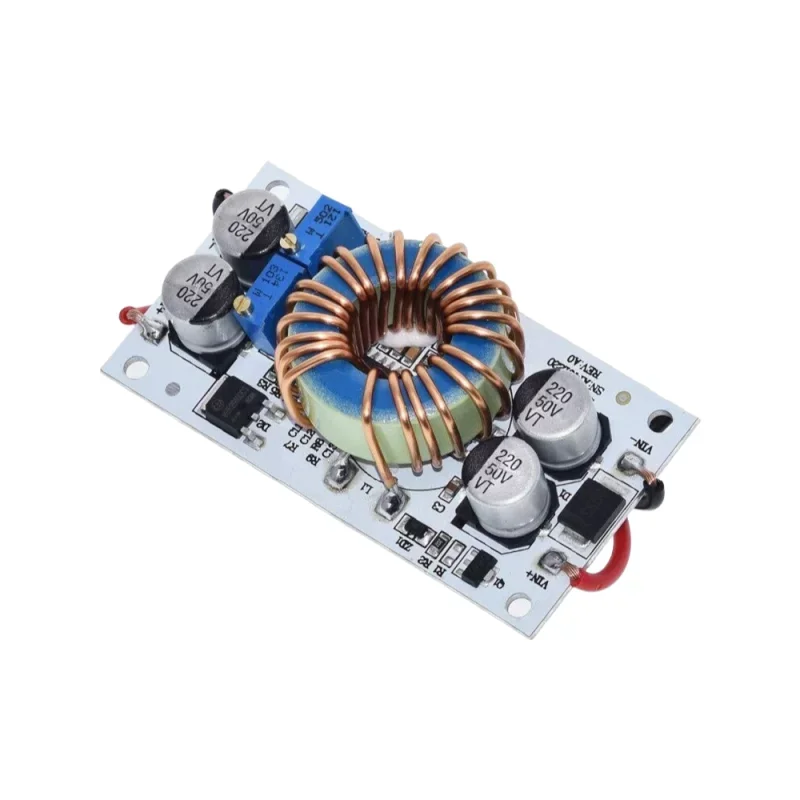

Convertitore boost (step-up) DC/DC non isolato per aumentare e stabilizzare la tensione DC in applicazioni con ingresso variabile. La tensione di uscita è regolabile in continuo tramite trimmer; il modulo è progettato per l’integrazione in dispositivi e alimentatori da fonti DC (ad esempio batterie, linee elettriche, distribuzione DC industriale).
Specifiche tecniche
Tipo di inverter: boost (step-up), non isolato
Tensione di ingresso: CC 8,5-48 V
Tensione di uscita: DC 10-50 V, regolabile in continuo
Potenza di uscita massima: 250 W
Corrente max.: fino a 8 A (a seconda della tensione di ingresso/uscita e del raffreddamento)
Corrente di riposo: circa 10 mA (specificata per 12 V; dipende dall’impostazione dell’uscita)
Frequenza di commutazione: 150 kHz
Efficienza: fino al 96%
Temperatura di esercizio: da -40 a +85 °C
Protezione: IP20
Protezioni: protezione da sovracorrente, protezione da inversione di polarità in ingresso, protezione da cortocircuito in uscita, protezione termica (fusibile termico 100 °C)
Collegamento: terminali di ingresso e di uscita
Montaggio: 4 fori di montaggio per viti (3 mm)
Dimensioni: 70 × 36 × 13 mm
Peso: 65 g
Funzioni e caratteristiche
Regolazione continua della tensione di uscita tramite trimmer
Adatto per aumentare la tensione mantenendo l’alimentazione CC senza isolamento galvanico
Protezioni integrate per condizioni di guasto comuni (sovracorrente, cortocircuito, inversione di polarità)
Per correnti più elevate è necessario garantire un’adeguata dissipazione del calore (raffreddamento)
Ideale per
Alimentazione di dispositivi che richiedono una tensione CC più elevata di quella fornita dalla sorgente (ad esempio da 12 V a 24 V / 36 V / 48 V)
Alimentatori integrati in elettronica industriale, automazione e gruppi di laboratorio
Alimentazione da sistemi di batterie e distribuzione CC entro l’intervallo consentito
Contenuto della confezione
Convertitore CC/CC (boost) 1 pz.
Perché scegliere questo prodotto?
Ampia gamma di tensione di ingresso e tensione di uscita regolabile in modo continuo
Elevata frequenza di commutazione ed efficienza adatte per installazioni compatte
Funzioni di protezione integrate per un funzionamento più stabile nelle applicazioni del mondo reale
Fori di montaggio e morsetti per una comoda installazione nell’apparecchiatura
Istruzioni per l’installazione e l’uso
Prima del collegamento, controllare la polarità dell’ingresso e dell’uscita e impostare la tensione di uscita desiderata senza carico.
Per carichi più elevati, garantire un raffreddamento sufficiente; se il carico supera circa 8 A, la dissipazione del calore deve essere rafforzata secondo le specifiche.
Dimensionare i cavi di alimentazione e i fusibili in base alla corrente prevista; ridurre al minimo le cadute di tensione sulle linee.
Il modulo non è isolato: la terra (GND) dell’ingresso e dell’uscita è comune.
Avviso di sicurezza
La tensione di uscita può raggiungere fino a 50 V CC; osservare le pratiche di lavoro sicure durante l’installazione e la misurazione ed evitare cortocircuiti sull’uscita.
Il modulo è previsto per l’installazione ad incasso (IP20); garantire la protezione contro il contatto e contro l’ingresso di particelle conduttive.
Un cablaggio errato, un raffreddamento insufficiente o un sovraccarico possono causare surriscaldamento e danni al dispositivo.
