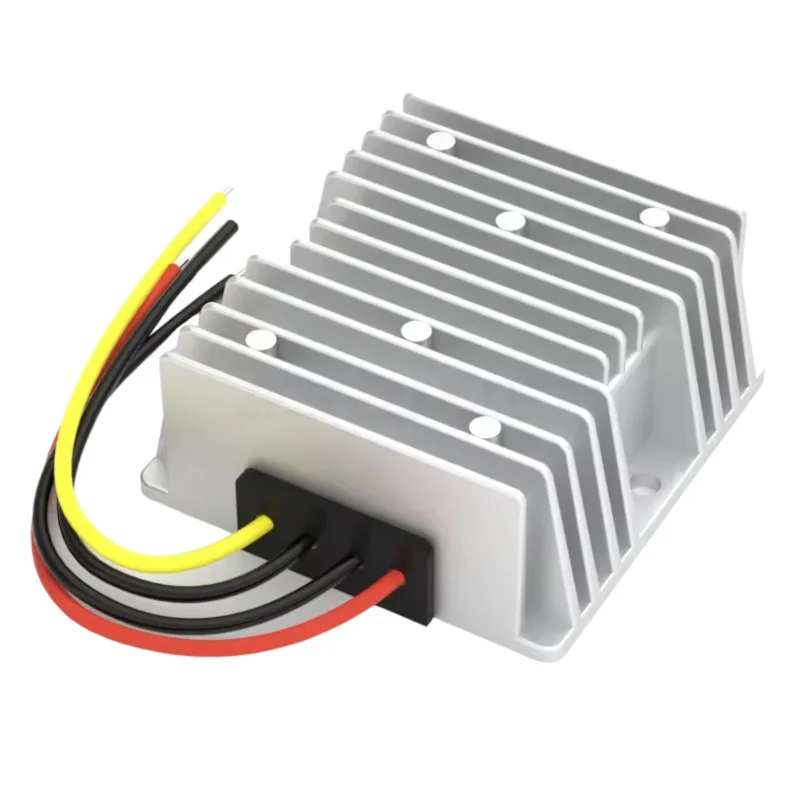

Description
Il convertitore di tensione DC-DC NP-DTD1224S303 serve a trasformare una tensione di ingresso in corrente continua (DC) nellintervallo 10-25 V DC in una tensione di uscita 30 V DC. È progettato per alimentare dispositivi in corrente continua che richiedono una tensione stabilizzata a 30 V DC e una corrente fino a 3 A, con cablaggio corretto e nel rispetto delle condizioni operative.
Specifiche tecniche
Tipo di prodotto: convertitore di tensione DC-DC
Modello: NP-DTD1224S303
Tensione di ingresso: 10-25 V DC
Tensione di uscita: 30 V DC
Corrente di uscita: 3 A
Potenza di uscita: 90 W
Certificazioni: CE, ROHS
Grado di protezione: IP68
Dimensioni: 74x74x32 mm
Peso 250 g
Funzioni e caratteristiche
Conversione della tensione DC da un livello di ingresso inferiore a unuscita 30 V DC.
Progettato per luso in collegamenti elettrici ed elettronici con alimentazione in corrente continua.
Adatto a sistemi in cui è disponibile una tensione di ingresso 10-25 V DC e il carico richiede 30 V DC.
Per il corretto funzionamento è necessario rispettare la polarità di ingresso e di uscita.
Ideale per
Sistemi di alimentazione con ingresso in corrente continua nellintervallo 10-25 V DC.
Progetti elettronici che richiedono una tensione di uscita 30 V DC.
Applicazioni di assistenza e sviluppo in cui è necessaria la conversione di tensione in corrente continua.
Installazione allinterno di dispositivi previa verifica dei requisiti elettrici del carico collegato.
Contenuto della confezione
1x convertitore di tensione DC-DC NP-DTD1224S303
Perché scegliere questo prodotto
Intervallo di ingresso 10-25 V DC e uscita 30 V DC.
La corrente di uscita 3 A consente lalimentazione di un carico compatibile con questi valori.
La sigla NP-DTD1224S303 consente lidentificazione univoca del convertitore in fase di progettazione o assistenza del circuito.
Adatto ad applicazioni in cui non è disponibile una sorgente diretta a 30 V DC.
Istruzioni di installazione e utilizzo
Prima del collegamento verificare che la tensione di ingresso non superi lintervallo 10-25 V DC.
Il carico collegato deve corrispondere ai valori di uscita 30 V DC e 3 A.
Rispettare la corretta polarità sia del collegamento di ingresso sia di quello di uscita.
Installare il convertitore in modo da evitare cortocircuiti, danni meccanici o il contatto con oggetti conduttivi.
Richiede installazione da parte di personale qualificato con conoscenza dei circuiti di alimentazione in corrente continua.
Avvertenze di sicurezza
Un collegamento errato può causare danni al convertitore, al carico collegato o allalimentatore.
In caso di sovraccarico, cortocircuito o raffreddamento insufficiente, sussiste il rischio di surriscaldamento.
Non utilizzare il convertitore al di fuori dellintervallo di ingresso indicato 10-25 V DC.
Prima di intervenire scollegare lalimentazione e verificare lassenza di tensione su morsetti o cavi.
Il prodotto non è destinato al collegamento diretto alla tensione di rete.
