Description

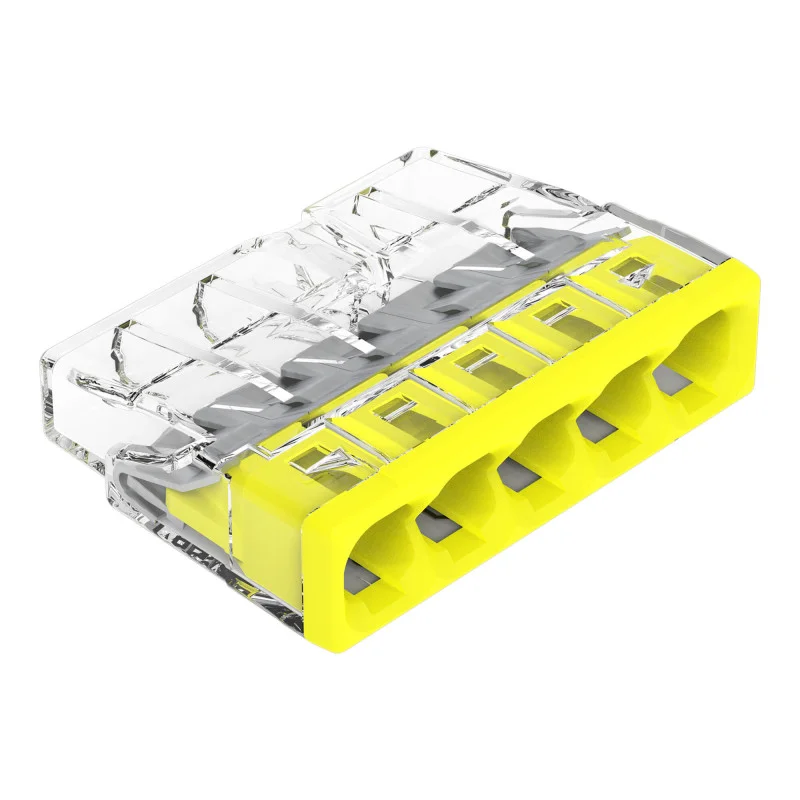

A WAGO 2273 sorozatú szerelősorkapocs tömör vezetők közvetlen érintkezőbe helyezésével történő csatlakoztatására szolgál. Az öt csatlakozási ponttal rendelkező kialakítás lehetővé teszi a vezetők gyors és egyértelmű elágaztatását szerelődobozokban és más korlátozott helyigényű területeken. 1 darabban kapható.
Műszaki adatok
Gyártó: WAGO
Sorozat: 2273
Csatlakozástechnika típusa: TOLÓVEZETÉK
Csatlakozási pontok száma: 5
Potenciálok száma: 1
Szilárd vezetőkhöz tervezve
Vezeték keresztmetszet tartomány: 0,52,5 mm2
Vezetékméret: 20-16 AWG
Csatlakoztatható vezetők anyaga: réz, alumínium
Vezérlési módszer: közvetlen behelyezés
Csupaszítási hossz: 11 mm
Csatlakozási irány: oldalsó
Névleges feszültség: 450 V
Névleges áram: 24 A
Javasolt túlfeszültség: 4 kV
Túlfeszültség kategória: II
Környezeti levegő hőmérséklete üzem közben: +60 °C
Folyamatos üzemi hőmérséklet: 105 °C
Hőmérsékletmegjelölés az EN 60998 szabvány szerint: T60
Szigetelőanyag: polikarbonát (PC)
Tok színe: átlátszó
Borító színe: sárga
Méret: 22 x 5,8 x 16,7 mm
Súly: 1,6 g
Termékszám: 4698551
Funkciók és jellemzők
Kompakt sorkapocs tömör vezetőkhöz elektromos berendezésekben.
A vezetékes csatlakozás közvetlen behelyezéssel, szerszámok használata nélkül történik.
Az átlátszó ház lehetővé teszi a vezeték behelyezésének vizuális ellenőrzését.
Egypotenciálú kialakítás öt vezeték egyetlen csomóponthoz való csatlakoztatásához.
A tesztfurat lehetővé teszi az elektromos tesztelést beépített állapotban.
A kialakítás alkalmas korlátozott helyigényű szerelődobozokban való használatra.
Ideális a következőkhöz:
Lakóépületek és ipari elektromos berendezések fix vezetékeinek csatlakoztatása.
Vezetékek elágazása szerelő- és elosztódobozokban.
Fix villamos elosztórendszerek telepítése, szervizelése és átalakítása.
Olyan alkalmazások, ahol több vezeték gyors és egyértelmű csatlakoztatására van szükség.
A csomag tartalma
1x WAGO 2273 5 pólusú telepítő sorkapocs
Miért válassza ezt a terméket?
A felsorolt elektromos és hőmérsékleti paraméterek a telepítéshez vannak megadva.
Az ötpólusú kialakítás lehetővé teszi több tömör vezető csatlakoztatását egyetlen kompakt elemben.
A PUSH WIRE csatlakozás leegyszerűsíti a telepítést és csökkenti a kábelezési időt.
Az átlátszó test megkönnyíti a vezeték megfelelő behelyezésének ellenőrzését.
Kompakt méretek teszik lehetővé a szűk beépítési helyeken való használatot.
Telepítési és üzemeltetési utasítások
A vezeték behelyezése előtt távolítsa el a szigetelést 11 mm hosszúra.
A sorkapocs a megadott keresztmetszet-tartományon belüli tömör vezetőkhöz készült.
Helyezze be a vezetéket közvetlenül a megfelelő lyukba, amíg meg nem áll.
Leválasztáskor lazítsa meg a vezetéket úgy, hogy meghúzza és felváltva balra és jobbra forgatja.
Vegye figyelembe a termék névleges elektromos és hőmérsékleti paramétereit.
Biztonsági figyelmeztetés
A termék elektromos szerelésekhez készült. A nem megfelelő használat vagy csatlakoztatás áramütést, rövidzárlatot vagy a csatlakozás túlmelegedését okozhatja.
Összeszerelés, szétszerelés vagy ellenőrzés előtt mindig kapcsolja ki a készüléket az áramellátásról.
Csak megfelelő típusú és keresztmetszetű vezetékeket használjon.
A rögzített elektromos berendezések telepítését megfelelő villamossági képesítéssel rendelkező személynek kell elvégeznie.
A telepítés után ellenőrizze a vezeték helyes behelyezését és a csatlakozás szilárdságát.
