Description

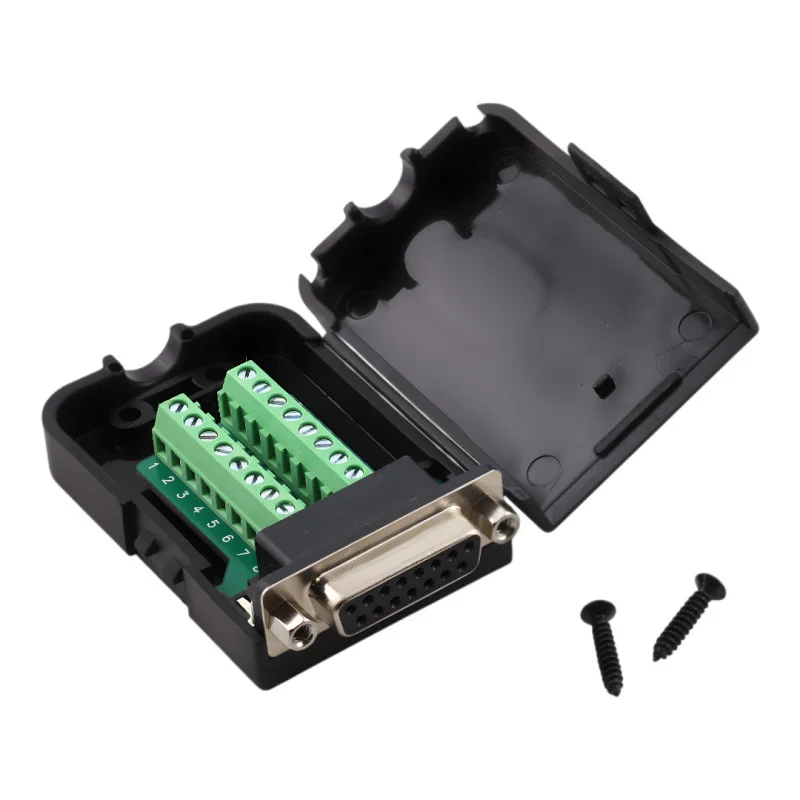

Ženski D-SUB DB15 konektor s terminalnim blokom dizajniran je za brzo i jasno spajanje žica bez lemljenja. Dizajn s vijčanim terminalima i poklopcem olakšava montažu u servisnim i industrijskim primjenama gdje je potrebno pouzdano i ponovljivo ožičenje.
Tehničke specifikacije
Vrsta konektora: D-SUB DB15 ženski (utičnica)
Broj pinova: 15 (2 reda)
Vrsta priključka žice: vijčani terminalni blok
Razmak između redova pinova: 2,84 mm
Horizontalni razmak pinova u redu: 2,77 mm
Montaža: matice i vijci (integrirani u konektor)
Materijal: metalni konektor + plastični poklopac (ABS)
Dimenzije: 66 × 42 × 20 mm
Funkcije i značajke
Beslemno spajanje pomoću vijčanih priključaka
Jasno usmjeravanje kabela unutar kućišta
Mehaničko zaključavanje konektora maticama za stabilnu vezu
Pogodno za servisne intervencije i ponovljena ponovna spajanja
Idealno za
Međusobno povezivanje signala u industrijskoj automatizaciji i upravljačkim sustavima
Laboratorij i ispitni objekti
Servisna i instalacijska upotreba tamo gdje lemljenje nije prikladno
Opće primjene koje koriste D-SUB 15-pinsko sučelje
Sadržaj paketa
Ženski D-SUB DB15 konektor s terminalnim blokom u kućištu
Pričvrsni vijci za zatvaranje poklopca
Zašto odabrati ovaj proizvod?
Omogućuje brzo spajanje žica bez posebnog alata za lemljenje
Vijčani terminali omogućuju čvrsto i kontrolirano zatezanje žice
Poklopac štiti ožičenje i smanjuje rizik od mehaničkih oštećenja žica
Standardni D-SUB DB15 format za široku kompatibilnost u praksi
Upute za instalaciju i uporabu
Prije sastavljanja, ogulite žice na duljinu koja odgovara terminalu i provjerite da nema labavih vlakana u kontaktu.
Pažljivo zategnite terminale kako biste izbjegli oštećenje žice ili terminala.
Nakon spajanja, provjerite ispravnu vezu prema numeriranju pinova i zatvorite poklopac.
Sigurnosna obavijest
Proizvod je namijenjen za primjenu u signalima i niskom naponu; prije upotrebe provjerite prikladnost za vaše naponske i strujne uvjete.
Instalaciju izvršite s isključenim napajanjem i nakon spajanja provjerite da nema kratkog spoja između priključaka.
