Description
Praktični ženski konektor D-SUB DB15 z integriranim vijačnim priključnim blokom omogoča hitro in jasno priključitev žic brez spajkanja. Primeren je za priključitev naprav s 15-pinskim vmesnikom v industrijskih in servisnih aplikacijah, kjer je potrebna enostavna montaža in možnost večkratne priključitve.
Tehnične specifikacije
Vrsta konektorja: D-SUB DB15 ženski (vtičnica)
Število zatičev: 15 (2 vrsti)
Vrsta povezave: vijačni priključni blok
Razmak med vrstami zatičev: 2,84 mm
Vodoravni razmak med zatiči v vrsti: 2,77 mm
Material: kovinski konektor + plastični pokrov (ABS)
Pritrditev: vijaki z maticami za fiksno povezavo
Barva: črna
Dimenzije: 77 × 42 × 20 mm
Funkcije in lastnosti
Hitra povezava brez spajkanja
Oštevilčeni priključki za enostavno prepoznavanje pinov
Zaklepljiv plastični pokrov za zaščito priključkov
Vhod za kabel in odprtina za razbremenitev napetosti
Združljivo z običajnimi moškimi konektorji D-SUB DB15
Idealno za
Tehnologija krmiljenja in avtomatizacije
Industrijska uporaba in laboratorijska oprema
Storitveni in testni nameni
Izdelava prototipov in začasne povezave brez spajkanja
Vsebina paketa

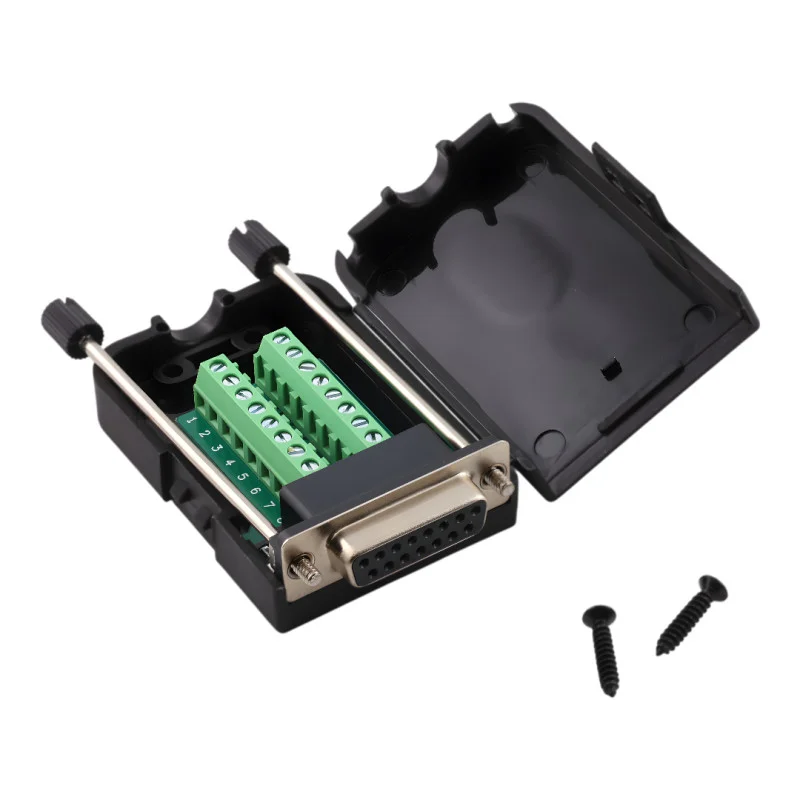

Ženski konektor DB15 z vijačnim priključnim blokom v ohišju
Pritrdilni vijaki
Zakaj izbrati ta izdelek?
Omogoča spajanje žic brez posebnega spajkalnega orodja
Poenostavi servisiranje in spremembe ožičenja zaradi priključnega bloka
Pokrov ščiti priključke in povečuje mehansko odpornost sklopa
Navodila za namestitev in uporabo
Pred sestavljanjem preverite, ali vmesnik (DB15, 2 vrstici) in razporeditev pinov ustrezata vaši aplikaciji.
Odstranite izolacijo z žic na ustrezno dolžino in trdno privijte priključke, da preprečite rahljanje stikov.
Po priključitvi zaprite pokrov in zavarujte prehod kabla, tako da je napetost na sponkah omejena.
