Description

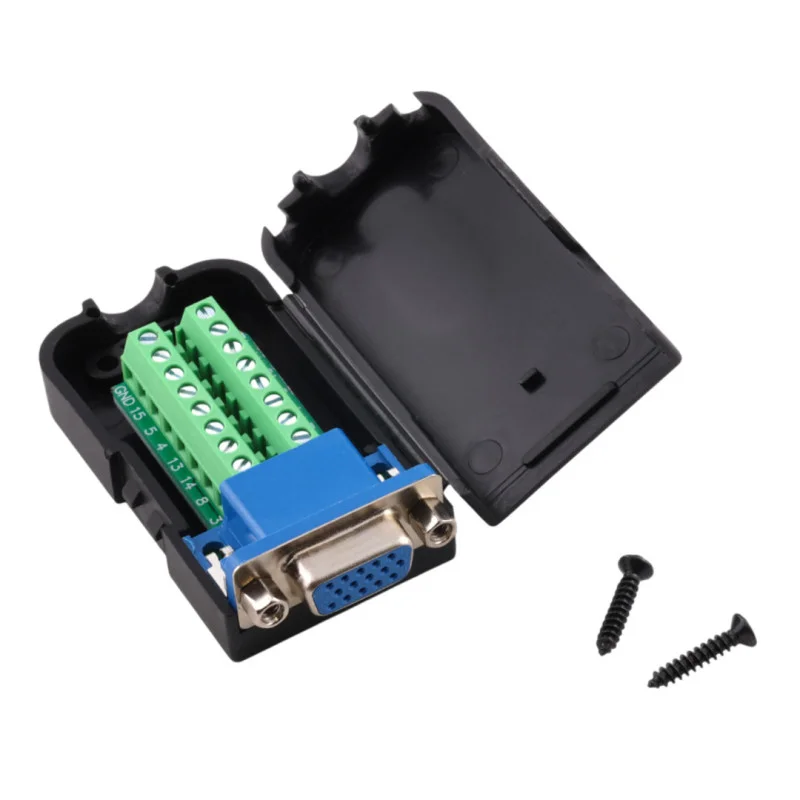

D-SUB DE15 adapter (često nazivan VGA) omogućuje brz i jasan izlaz svih 15 signala s DE15 ženskog konektora na vijčani terminalni blok. Pogodan je za servisne svrhe, izradu prototipova i ožičenje bez potrebe za lemljenjem. Dizajn uključuje metalni konektor, ABS plastični poklopac i matice za pričvršćivanje za fiksnu montažu.
Tehničke specifikacije
Vrsta konektora: D-SUB DE15 (VGA), ženski
Broj pinova: 15
Raspored igala: 3 reda
Dimenzije: 66 x 42 x 20 mm
Razmak između redova pinova: 2,84 mm
Horizontalni razmak pinova u redu: 2,77 mm
Priključak žice: vijčani terminalni blok
Materijal: metalni konektor + plastični poklopac (ABS)
Montaža: integrirane matice za D-SUB vijke
Funkcije i značajke
DE15 adapter za ženski priključak na terminalni blok za spajanje pojedinačnih žica
Vijčani terminali omogućuju ponovljeno ožičenje bez lemljenja
Plastični poklopac štiti terminalni blok i povećava mehaničku otpornost sklopa
Mogućnost fiksnog pričvršćivanja na suprotni dio pomoću D-SUB matica
Ispravna oznaka konektora je D-SUB DE15; oznaka DB15 za VGA se koristi u praksi, ali tehnički nije točna.
Idealno za
Servis i dijagnostika uređaja s DE15 (VGA) sučeljem
Izrada prototipa i laboratorijsko spajanje signala putem D-SUB-a
Industrijske primjene gdje je potreban vijčani spoj vodiča
Brzo spajanje i ispitivanje ožičenja bez krimpovanja ili lemljenja
Sadržaj paketa
D-SUB DE15 ženski na terminalnom bloku s poklopcem
Zašto odabrati ovaj proizvod?
Jasno usmjeravanje svih 15 kontakata do terminala za pregledno ožičenje
Mehanički zaštićen dizajn u ABS kućištu
Standardno DE15 sučelje s mogućnošću fiksne montaže pomoću matica
Prikladno rješenje za instalacije gdje su servisiranje i brza promjena ožičenja prioritet
Upute za instalaciju i uporabu
Prije spajanja žica, isključite uređaj iz napajanja i provjerite spojeve prema dokumentaciji signala.
Pazite na ispravan raspored DE15 pinova na pojedinačnim terminalima prema oznakama na terminalnom bloku.
Skinite izolaciju s žica na odgovarajuću duljinu i pažljivo zategnite terminale kako biste izbjegli oštećenje žice ili terminala.
Nakon spajanja, zatvorite poklopac i provjerite da nema mehanički napregnutih žica.
Sigurnosna obavijest
Proizvod je namijenjen za signalne i niskonaponske primjene prema specifičnom uređaju; nemojte ga koristiti za izravno spajanje na mrežni napon.
Ne spajajte uređaje pod naponom; postoji opasnost od oštećenja.
