D-SUB konektor DE15 (DB15) 3-vrstini, oien, enski z vijaki, vijani tip-Spedizione veloce

Description

Ta konektor D-SUB DE15 (pogosto napačno imenovan DB15/VGA) omogoča hitro, brezspajkano povezavo žic z uporabo vijačnih sponk. Primeren je za servisne namene, izdelavo prototipov in pretvorbo ožičenja v standardni 15-pinski ženski vmesnik z zapornimi maticami.

Tehnične specifikacije

Vrsta konektorja: D-SUB DE15 (HD15), ženski , 3 vrste kontaktov

Mehansko zaklepanje: integrirana matica (privita na protiutež)

Dimenzije: 76 × 42 × 20 mm

Razmak med vrstami zatičev: 2,84 mm

Vodoravni razmak med zatiči v vrsti: 2,77 mm

Material: kovinski konektor + plastični pokrov (ABS)

Priključek žice: vijačni priključni blok (brez spajkanja)

Funkcije in lastnosti

Hitra prekinitev ožičenja na DE15 z uporabo sponk, primerna za večkratno ožičenje

Mehanska zaščita in razbremenitev kabla v plastičnem ohišju

Privijte pritrditev konektorja na nasprotni del za stabilno povezavo

Oznaka: v praksi lahko naletite na imena “DB15”, “VGA”, “Cannon-9” ali “Canon9”; tehnično pravilna oznaka je D-SUB DE15

Idealno za

Servisna in diagnostična orodja z vmesnikom DE15

Izdelava prototipov in laboratorijsko ožičenje brez spajkanja

Industrijske instalacije, kjer je potrebna montaža vijačnih konektorjev

Pretvorba kablov na D-SUB DE15 v kabelskih snopih

Vsebina paketa

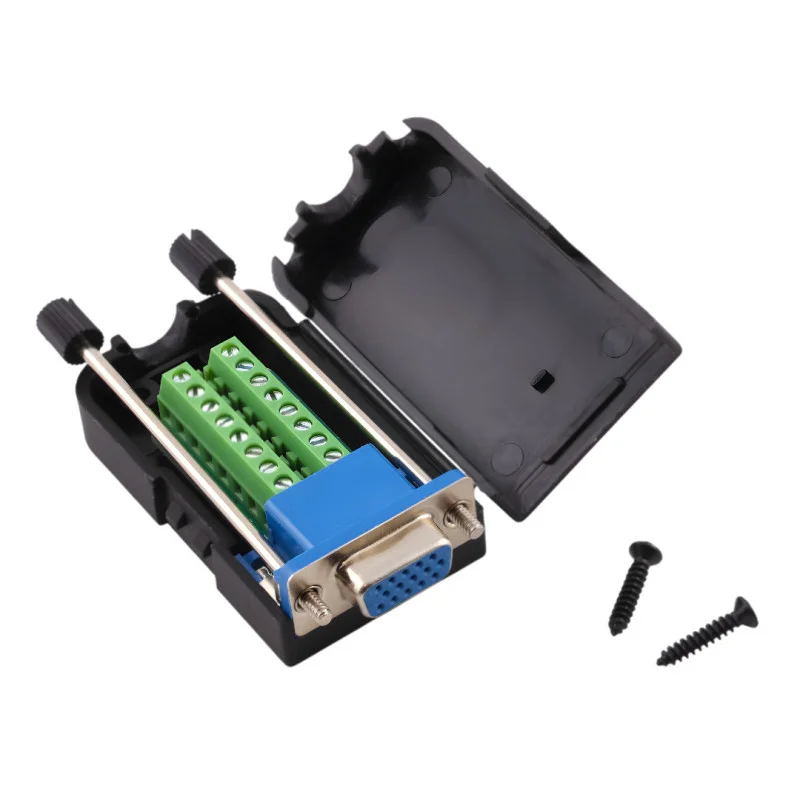

Ženski D-SUB DE15 s priključnim blokom v ohišju

Zakaj izbrati ta izdelek?

Omogoča priključitev žic brez spajkanja z uporabo priključnega bloka

Standardni D-SUB mehanizem z maticami za trdno prileganje

Kombinacija kovinskega konektorja in ABS ohišja za splošno tehnično uporabo

Primerna rešitev za hitro montažo, servisiranje in testiranje

Navodila za namestitev in uporabo

Pred montažo preverite razporeditev priključkov v skladu z vašo aplikacijo in dokumentacijo naprave.

Ustrezno odstranite izolacijo z žic in privijte sponke, da se zaradi vibracij ne zrahljajo.

Po priključitvi zaprite pokrov in preverite, ali se žice ne dotikajo kovinskega dela priključka zunaj za to določenih mest.

Varnostno obvestilo

Izdelek je namenjen za signalno povezavo; pred uporabo preverite, ali sta nazivna napetost in tok ustrezna za vašo uporabo.

Namestitev izvedite, ko je naprava izklopljena iz električnega omrežja.
