Description

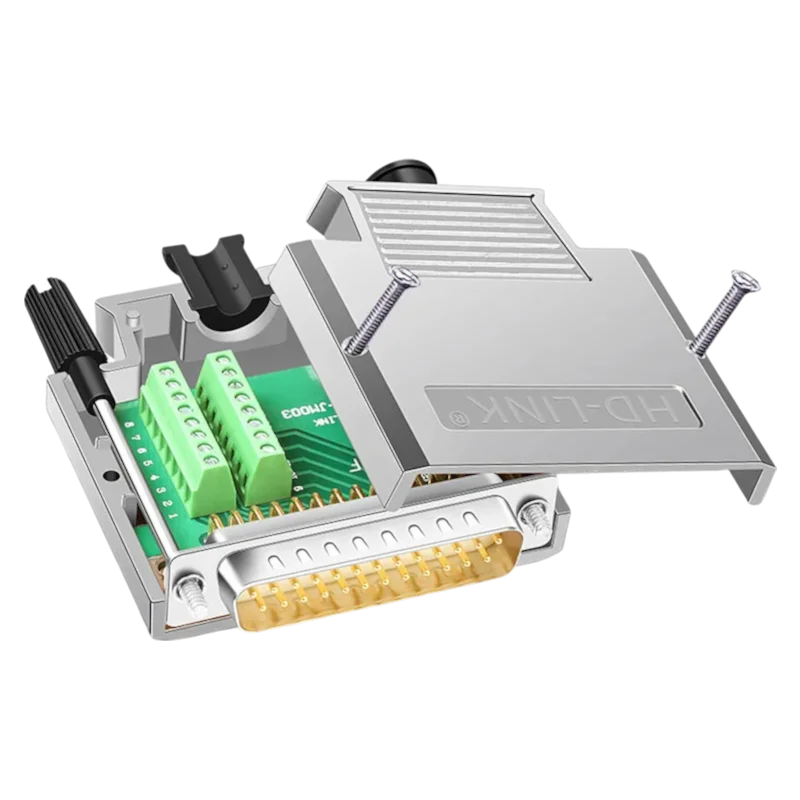

Metalni D-SUB DB25 kabelski konektor (muški) s poklopcem za vijak dizajniran je za završetak višežilnih kabela i stvaranje odvojive veze u primjenama s DB25 sučeljem. Dizajn s vijkom/maticom omogućuje čvrsto mehaničko zaključavanje konektora i rasterećenje kabela od naprezanja.
Tehničke specifikacije
Vrsta konektora: D-SUB DB25
Dizajn: ožičen, metalno tijelo/poklopac
Spol: muški (muški)
Broj pinova: 25
Raspored kontakata: 2 reda
Montaža poklopca: vijčano pričvršćivanje
Mehaničko zaključavanje u spoju: vijci/matice
Kabelske ušice: 4 kom (za promjere 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Dimenzije (prema slici): cca. 57 mm (širina), 56 mm (duljina), 16 mm (visina)
Funkcije i značajke
Metalni poklopac za povećanu mehaničku otpornost tijekom instalacije kabela
Dizajn s vijčanim pričvršćivanjem omogućuje ponovljeno otvaranje i servisne intervencije
Izmjenjive ušice za prilagodbu promjera kabela i osnovno rasterećenje od vlačne sile
Vijci/matice za čvrsto pritezanje konektora na spojni dio i ograničavanje spontanog otpuštanja
Idealno za
Proizvodnja i popravak kabela s DB25 sučeljem
Industrijska oprema, mjerna tehnologija i upravljački sustavi
Servisno i laboratorijsko ožičenje gdje je potrebno mehaničko zaključavanje konektora
Sadržaj paketa
1× D-SUB DB25 konektor (muški) s metalnim poklopcem koji se pričvršćuje na vijak
4× kabelska uvodnica (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2× vijak
2× orašasti plodovi
Zašto odabrati ovaj proizvod?
Standardni DB25 dizajn za kompatibilnost s uobičajenim ekvivalentima
Metalni poklopac s vijcima prikladan za instalacije s većim zahtjevima mehaničke otpornosti
Mogućnost odabira čahure prema promjeru kabela
Mehaničko zaključavanje konektora pomoću vijaka/matica
Upute za instalaciju i uporabu
Prije ugradnje odaberite utičnicu prema promjeru kabela i umetnite je u izlaz kućišta.
Skratite žice na potrebnu duljinu, spojite ih na kontakte konektora i provjerite ispravan slijed signala.
Nakon spajanja, zatvorite poklopac, zategnite vijke i provjerite da kabel nije mehanički napregnut u poklopcu.
Prilikom spajanja na spojni dio, upotrijebite vijke/matice za čvrsto pričvršćivanje konektora.
Sigurnosna obavijest
Proizvod je namijenjen za signalnu i podatkovnu vezu; prije rukovanja isključite uređaj iz napajanja.
Pazite da ispravno spojite pinove prema korištenom sučelju kako biste izbjegli oštećenje spojenih uređaja.
Izbjegavajte kratke spojeve između vodiča i kontakte s vodljivim dijelovima kućišta.
